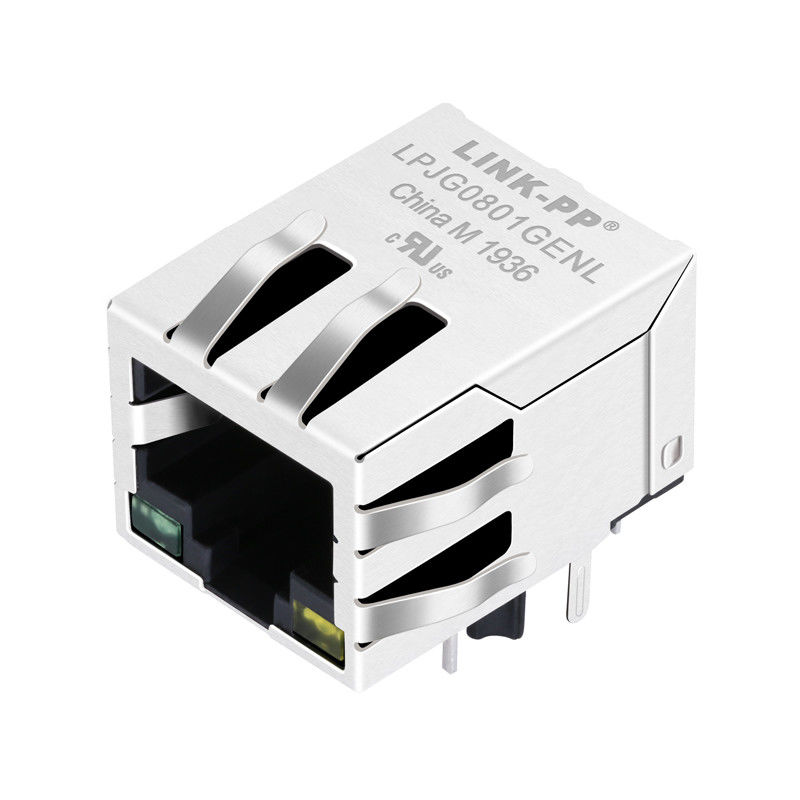

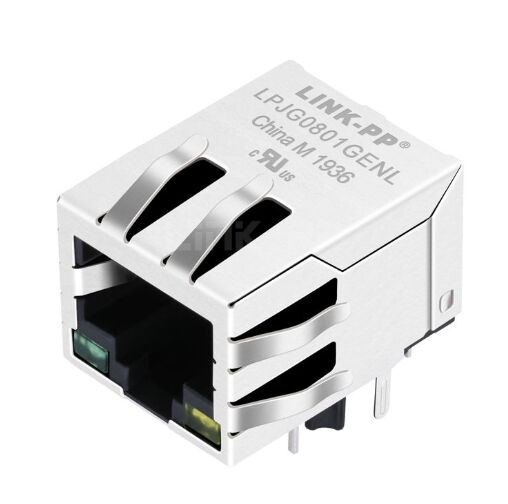

48F-01GYD2NL 1000BASE-T RJ45 Jack Magnético Porta Única Through Hole

O 48F-01GYD2NL é um MagJack RJ45 1000BASE-T de uma única porta com magnéticos integrados, pacote de buraco, conformidade com RoHS e placas de ouro 6u?? para conectividade Ethernet confiável.

48F-01GYD2NL 1000BASE-T RJ45 MagJack Resumo

O48F-01GYD2NL RJ45 1000BASE-T MagJacké umConector Ethernet modular de porta única com magnéticos integradosEste dispositivo foi concebido para um desempenho de rede estável de Gigabit.através de um buraco na tomada RJ45é construído para aplicações LAN exigentes onde a integridade do sinal, o desempenho EMI e a durabilidade a longo prazo importam.

ComConformidade com a RoHS,Revestimento em ouro, e um robustoProjeto de montagem através de um buraco, o48F-01GYD2NLÉ bem adequado para equipamentos de rede que exigemConectividade Ethernet 1000BASE-Tnum formato compacto e favorável à produção.

Por que escolher o 48F-01GYD2NL RJ45 MagJack?

O48F-01GYD2NL 1000 BASE-T RJ45 MagJackCombina o conector modular e as funções do transformador magnético num único componente integrado, o que ajuda a simplificar o projeto do PCB, reduzir o espaço das placas e melhorar a eficiência da montagem.

As principais vantagens incluem:

• Magnéticos integrados para1000BASE-T Ethernet
• Portão único RJ45projeto para layouts compactos
• Embalagem de perfuraçãopara montagem segura de PCB
• Versão RoHSpara projetos ecologicamente conformes
• Revestimento em ouropara melhorar a fiabilidade do contacto
• Suporte LED para indicação de ligação/atividade
• Projetado para operação estável em ambientes industriais e de rede

48F-01GYD2NL RJ45 com magnéticos Especificações

Especificações técnicas

Especificações elétricas a 25°C

Projetado para uma transmissão de Gigabit Ethernet confiável, oConector 48F-01GYD2NL RJ45 com magnéticosFornece um elevado desempenho elétrico na gama de frequências necessária.

1- Gira Ratio:1CT:1CT (± 5%)

2Indutividade:350 μH no mínimo a 100 kHz, 0,1 V, 8 mA

3Perda de inserção:-1,2 dB máximo (0,3 ‰ 100 MHz)

4Perda de retorno:

• -16 dB min (1 ‰ 30 MHz)
• -13,5 dB min (40 MHz)
• - 11,5 dB min (50 MHz)
• -10 dB min (6080 MHz)

5Transmissão:

• -40 dB min (30 MHz)
• -36 dB min (60 MHz)
• -30 dB min (100 MHz)

6Rejeição de modo comum:

• -35 dB min (30 MHz)
• -32 dB min (60 MHz)
• -30 dB min (100 MHz)

7. Hi-Pot / Voltagem de isolamento:1500 Vrms / 0,5 mA / 60 sec ou 1650 Vrms / 0,5 mA / 2 sec

Ficha de dados 48F-01GYD2NL

Ficha de dados RJ45 - Mecânica

Ficha de dados do conector RJ45 - Esquema

48F-01GYD2NL Material e construção Detalhes

O48F-01GYD2NL MagJackÉ construído com materiais duráveis para suportar uma longa vida útil e um desempenho elétrico consistente.

Materiais principais

• Materiais de construção:Nylon 66, UL94V-0, preto
• Material de inserção:Bronze de fósforo C5210 EH, espessura 0,35 mm
• Insira Base:PBT GF, UL94V-0
• Material do quadro:PBT GF, UL94V-0
• Material de contacto:Bronze de fósforo C5210 EH, espessura 0,35 mm
• Escudo Metálico:Outros, de aço inoxidável

Revestimento

• Níquel
• 100% de estanho
• Revestimento em ouro disponível em:3 a 50, com6 u ̊especificado para esta versão

Layout de LED e pin

Isto...MagJack de porta única RJ45O desenho mostra que os dispositivos de comunicação de rede são equipados com um sistema de transmissão de dados.LED esquerdoeLED direitoposições, tornando-o adequado para projetos que necessitem de uma ligação visual clara/retorno de atividade.

O esquema também indica conexões integradas de transformadores e aterragem de escudo, apoiando a implementação prática de PCB para interfaces Gigabit Ethernet.

Perfil recomendado da solda de ondas

Para a montagem, as condições recomendadas de solda por ondas são:

• Temperatura máxima (TP):250 ± 10°C
• Horário de pico de temperatura:Max 5 segundos

Estas condições ajudam a suportar um desempenho de solda fiável durante a produção.

Perguntas frequentes sobre 48F-01GYD2NL através do buraco RJ45 MagJack

Se procura umMagJack 1000BASE-T RJ45 de confiança, o48F-01GYD2NLoferece uma forte combinação de magnéticos integrados, estabilidade através de buracos, conformidade RoHS e revestimento de contato durável.É uma escolha prática para projetos Gigabit Ethernet que precisam de desempenho de sinal confiável, indicação LED clara, e longa vida útil.

1O que é o 48F-01GYD2NL?

O48F-01GYD2NLé umMagJack de porta única RJ45com magnéticos integrados para1000BASE-T Ethernetaplicações.

2O 48F-01GYD2NL é adequado para Gigabit Ethernet?

Sim, foi concebido para1000BASE-Tdesempenho, tornando-o adequado para projetos Gigabit Ethernet.

3Este conector RJ45 suporta LEDs?

O desenho mecânico mostraLED esquerda e direitasuporte à indicação do estado da rede.

4O 48F-01GYD2NL é compatível com a RoHS?

Sim, esta versão é especificada comoVersão RoHS.

5Qual é o tipo de montagem?

O48F-01GYD2NL MagJackutiliza umatravés de um buracoPacote para fixação segura de PCB.
