Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: 5569380-1
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.05-$1.28
Detalhes da embalagem: 45 peças/bandeja
Tempo de entrega: Em estoque. Envio em até 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4200K-PCS/Month
P/N: |
5569380-1 |
LINK-PP Cross P/N: |
LPJE17208DNL |
Categoria do desempenho: |
Gato 5 |
Aplicação: |
Múltiplas Portas RJ45 Jacks |
Rescisão: |
Soldagem |
Lâmpadas LED: |
Sem |
Orientação da montagem do PCB: |
Ângulo reto |
Intervalo de temperatura de funcionamento: |
-40 ∼ 85 °C [ -40 ∼ 185 °F ] |
P/N: |
5569380-1 |
LINK-PP Cross P/N: |
LPJE17208DNL |
Categoria do desempenho: |
Gato 5 |
Aplicação: |
Múltiplas Portas RJ45 Jacks |
Rescisão: |
Soldagem |
Lâmpadas LED: |
Sem |
Orientação da montagem do PCB: |
Ângulo reto |
Intervalo de temperatura de funcionamento: |
-40 ∼ 85 °C [ -40 ∼ 185 °F ] |

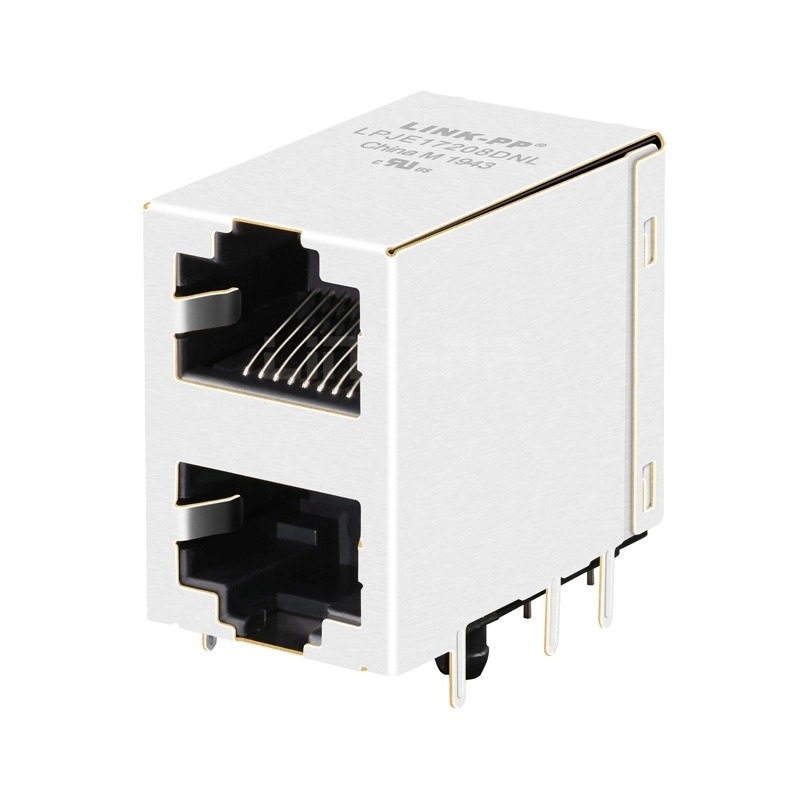

| Categoria do produto: | Conectores modulares de 2 x 1 portas múltiplas |
| Fabricante: | LINK-PPLPJE17208DNLCompatível com o TE5569380-1 |
| RoHS: | - Sim, sim. |
| Códigos USOC: | RJ45 |
| Número de posições: | 8 Posição |
| Número de portos: | 2 Porto |
| Categoria de desempenho: | Cat 5 |
| TOrientação da montagem do PCB | Ângulo reto |
| Proteção: | Escondido |
| Cor da caixa: | Negro |
| Embalagem: | Caixa |
| Material de contacto: | Fósforo Bronze |
| Revestimento de contacto: | Ouro |
| Classificação de inflamabilidade: | UL 94 V-0 |
| Materiais de construção: | Policiclohexilenedemetileno tereftalato (Poliéster PCT) |
| Ângulo de montagem: | Através de um buraco - Soldadura |
t
1Que tipo de conector é o 5569380-1?
O 5569380-1 é umuma capacidade máxima de 50 kW, mas não superior a 50 kWum conector com2 x 1 configuração de porta empilhadaÉ concebido para aplicações de montagem e suportes de PCB.Ethernet de categoria 5desempenho.
2Este conector é adequado para aplicações Ethernet de alta velocidade?
Sim, encontraCategoria 5 (Categorias 5)normas de desempenho, apoiando10/100 Mbps Ethernetaplicações.
3Quantas portas tem o conector?
Este conector possui umDual-port (2 x 1 empilhados)Configuração: dois tomadores RJ45 alinhados verticalmente.
4O 5569380-1 está protegido?
O conector incluiblindagem metálica(Lança sobre cobre numa base de liga de cobre) paraProteção EMI/RFI, tornando-o ideal para ambientes eletricamente barulhentos.
5Qual é o método recomendado de eliminação de PCB?
Este conector foi concebido paraAtravés de um buraco - SoldaduraO sistema de retenção mecânica é um sistema de retenção mecânica.
6Qual é a classificação atual por contacto?
Cada contacto é classificado paraaté 1,5 A, com algumas posições limitadas a0.2 A, dependendo da utilização prevista.
7- Que material é utilizado para os contatos e revestimento?
8Qual é a espessura recomendada de PCB?
O conector é otimizado para1.57 mm (0,062 polegadas)PCB espessos.
9Qual é o intervalo de temperatura de funcionamento?
Pode operar em condições extremas, desde-40°C a +85°C(-40°F a +185°F).
10Inclui LEDs ou indicadores integrados?
O Jack Modular 5569380-1 RJ45não possui indicadores LED.
11Que normas de segurança da indústria cumpre?
É conforme comClassificação de inflamabilidade UL 94V-0.
12. Qual é a linha do centro (pitch) entre os contatos?
O conector apresenta um10,02 mm (0,04 polegadas)Lançamento da linha do centro.
