Especificações: |
749020011A |
Tipo de transformador: |
Transformador LAN WE-LAN |
Turns Ratio: |
Transmissor 1, receptor 1. |
Tipo de montagem: |
Montagem em superfície |
Dimensões: |
C 17,6 XL 12,2 XA 6,0 (mm) |
Amostras grátis: |
3-5 peças grátis |
Apoiar: |
PDF/3D/ISG/Stp/Step/Folha de dados |
Ciclo de vida: |
Mais de 20 anos |
Melhoria da CMRR: |
Sim |
100% Cruzado: |
LINK-PP LP5007NL |
Tensão de isolamento: |
1500 V RMS |
indutância: |
350 µH @ 100 kHz/8 mA polarização CC |
Especificações: |
749020011A |
Tipo de transformador: |
Transformador LAN WE-LAN |
Turns Ratio: |
Transmissor 1, receptor 1. |
Tipo de montagem: |
Montagem em superfície |
Dimensões: |
C 17,6 XL 12,2 XA 6,0 (mm) |
Amostras grátis: |
3-5 peças grátis |
Apoiar: |
PDF/3D/ISG/Stp/Step/Folha de dados |
Ciclo de vida: |
Mais de 20 anos |
Melhoria da CMRR: |
Sim |
100% Cruzado: |
LINK-PP LP5007NL |
Tensão de isolamento: |
1500 V RMS |
indutância: |
350 µH @ 100 kHz/8 mA polarização CC |

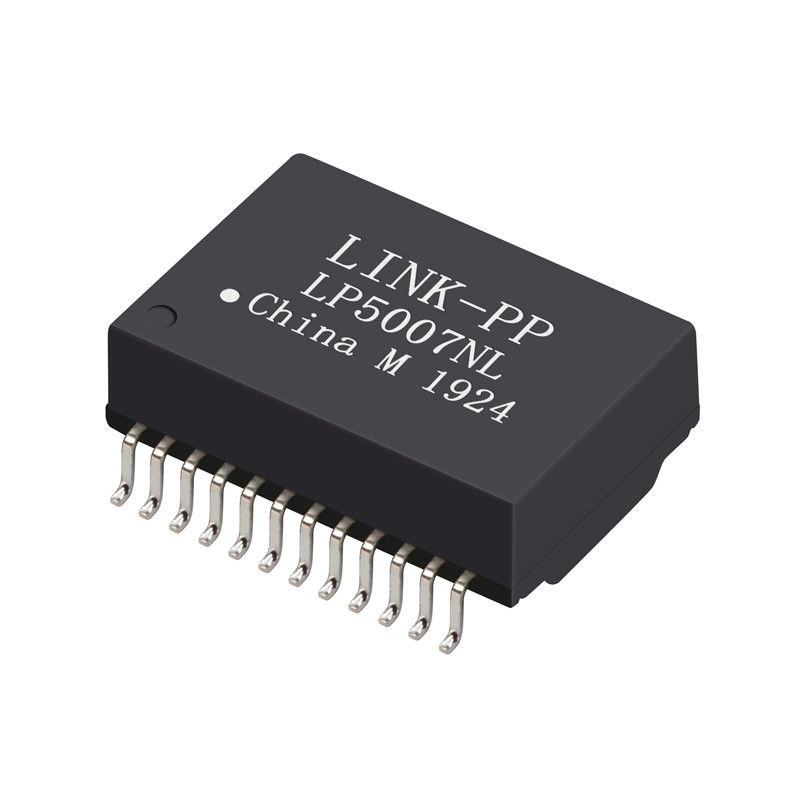

749020011A Transformador WE-LAN LAN para aplicações SMT RJ45 1000Base-T, com isolamento de 1500V, indutividade de 350μH, CMRR melhorado e faixa de temperatura industrial de 40°C a +85°C.Ideal para Ethernet industrial, roteadores, switches, câmaras IP e dispositivos IoT.
O749020011A Transformador LAN WE-LANé umTransformador de isolamento SMT Ethernet de alto desempenhoconcebidos para1000Base-T Gigabit EthernetInterfaces, comSupressão de ruído de modo comum melhorada (CMRR melhorada),Intervalo de temperatura industrial, eExcelente integridade do sinal, este transformador é otimizado paraMódulos de conectores SMT RJ45, Ethernet PHY projetos, e equipamentos de rede industrial.
É amplamente utilizado emSistemas Ethernet industriais, roteadores, switches, dispositivos de automação, câmaras IP e gateways IoT, proporcionando supressão EMI confiável, isolamento do sinal e desempenho Ethernet estável.
É uma escolha ideal paraEquipamento de rede industrial de alta fiabilidade e sistemas Ethernet incorporados.
| Parâmetro | Símbolo | Condições de ensaio | Valor | Unidade |
|---|---|---|---|---|
| Indutividade | L | 100 kHz / 100 mV @ 8 mA DC bias | 350 | μH (min.) |
| Tensão de ensaio de isolamento | VT | Um minuto. | 1500 | V RMS (min.) |
| Perda de inserção | II | 1 ‰ 100 MHz | ¥1 | dB (máximo) |
| Perda de retorno | RL | 1 ̊40 MHz @ 100 Ω | ¥18 | dB (min.) |
| Perda de retorno | RL | 50 MHz @ 100 Ω | ¢16 | dB (min.) |
| Perda de retorno | RL | 60 ̊80 MHz @ 100 Ω | ¥12 | dB (min.) |
| Perda de retorno | RL | 80 ̊100 MHz @ 100 Ω | ¥10 | dB (min.) |
| Diferencial da rejeição do modo comum | DCMR | 1 ̊30 MHz | ¥43 | dB (min.) |
| Diferencial da rejeição do modo comum | DCMR | 30 ̊60 MHz | ¢37 | dB (min.) |
| Diferencial da rejeição do modo comum | DCMR | 60 ̊100 MHz | ¥33 | dB (min.) |
| Transmissão | TC | 1 ̊60 MHz | ¥40 | dB (min.) |
| Transmissão | TC | 60 ̊100 MHz | ¥35 | dB (min.) |
| Relação de voltas | n | - Não. | 1:1 | ± 3% |
| Ponto | Descrição |
|---|---|
| Tipo de produto | Transformador LAN / Transformador de isolamento Ethernet |
| Taxa de dados | 1000Base-T |
| Portos | 1 |
| Instalação | SMT (Montagem de superfície) |
| Apoio ao PoE | - Não, não. |
| Voltagem de isolamento | 1500 V RMS |
| Temperatura de funcionamento | ¥40 °C a +85 °C |
| Condições de armazenagem | < 40 °C, < 75% RH |
| Nível de sensibilidade à umidade | MSL 1 |
| Conformidade com as normas |
IEEE 802.3ab |
O749020011A Transformador LAN WE-LANoferece umasolução de alto desempenho, amigável para SMT e de qualidade industrialpara isolamento Gigabit Ethernet e supressão de ruído.excelente CMRR, ampla gama de temperaturas e ampla compatibilidade PHY, é uma opção ótima paraModulos de conectores SMT RJ45 e projetos de hardware Ethernet industrial.
ComExcelente Rejeição de modo diferencial para modo comum (até 43 dB), o 749020011A suprime eficazmente o ruído do modo comum, reduzindo o EMI e melhorando a estabilidade do sinal emAmbientes industriais eletricamente ruidosos.
Concebido paraFunção de 40 °C a + 85 °C, este transformador LAN garanteEstabilidade a longo prazo e desempenho constante do sinalem condições industriais e ao ar livre.
OImpressão SMTpermite uma integração perfeita comMáquinas magnéticas SMT RJ45, permitindo:
Compatível com a maioria dos circuitos integrados PHY Ethernet convencionais, incluindo:
Isto o torna ideal paraProjetos de referência PHY, módulos Ethernet incorporados e controladores industriais.
