Especificação: |
J0C-0003NL |
Número da peça: |
LPJ19113DNL |
Série: |
Conector RJ45 com magnéticos integrados |
Ethernet: |
10/100BASE-TX |
Montagem: |
Instalação de superfície (SMT) |
Tensão de isolamento: |
1500 Vrms |
Turns Ratio: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |
Especificação: |
J0C-0003NL |
Número da peça: |
LPJ19113DNL |
Série: |
Conector RJ45 com magnéticos integrados |
Ethernet: |
10/100BASE-TX |
Montagem: |
Instalação de superfície (SMT) |
Tensão de isolamento: |
1500 Vrms |
Turns Ratio: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |

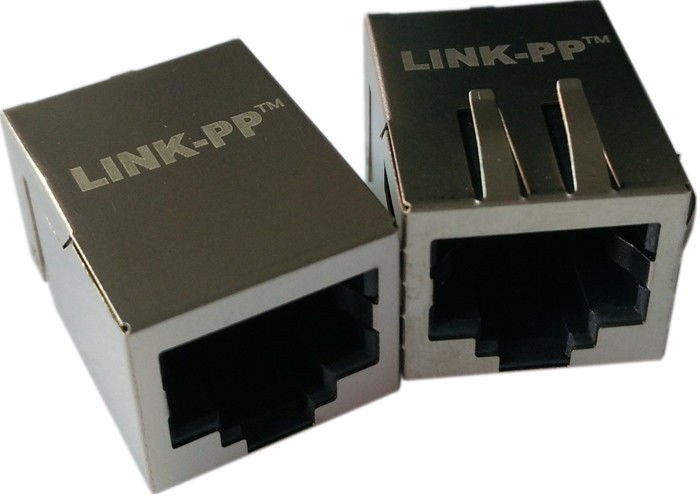

J0C-0003NLé umConector RJ45 de porta única com magnéticos integrados (MagJack)concebidos para10/100Base-TX Ethernet aplicações.
Pertence aoSérie PulseJack J0Ce integra transformadores de isolamento Ethernet e filtragem de modo comum dentro da caixa do conector, simplificando o projeto de PCB e melhorando o desempenho EMI.
O dispositivo utiliza umImpressão da superfície (SMT)e umEstrutura de baixo perfil, tornando-o adequado para dispositivos de rede compactos, como roteadores, set-top boxes e controladores industriais.
| Parâmetro | Especificações |
|---|---|
| Relação de voltas | 1CT:1 (TX), 1CT:1 (RX) |
| Orientação do conector | Tabela para cima |
| Indicadores LED | Verde / Amarelo |
| Dedo EMI | - Sim, sim. |
| Circuito BST | - Não, não. |
| Frequência | Perda de inserção (máximo) |
|---|---|
| 1 ¢ 65 MHz | -1,0 dB |
| Frequência | Perda de retorno (min) |
|---|---|
| 1 ¢ 10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60 ¢ 80 MHz | -12 dB |
| Frequência | Interferência (min) |
|---|---|
| 1 ¢ 10 MHz | -40 dB |
| 30 ¢ 60 MHz | -35 dB |
| 60 ¢ 100 MHz | -30 dB |
| Frequência | CMR (min) |
|---|---|
| 1 ¢ 50 MHz | -30 dB |
| 50 ¢ 130 MHz | -20 dB |
| Parâmetro | Especificações |
|---|---|
| Voltagem de isolamento do Hi-Pot | 1500 Vrs @ 60 Hz |
| Parâmetro | Especificações |
|---|---|
| Tipo de conector | RJ45 com magnéticos integrados |
| Configuração de porta | 1 × 1 |
| Número de contactos | 8P8C |
| Tipo de montagem | Instalação de superfície (SMT) |
| Orientação | Ângulo reto (90°) |
| Proteção | Escondido |
| Material de habitação | Termoplástico de alta temperatura |
| Material de contacto | Fósforo Bronze |
| Revestimento de contacto | Ouro sobre Níquel |
| Altura acima do PCB | ~ 13,6 mm |
OJ0C-0003NLé utilizado emInterfaces Ethernet 10/100Base-TXquando for necessário um conector RJ45 compacto com magnéticos integrados.
Aplicações típicas incluem roteadores, switches e dispositivos de rede incorporados.
- Sim, sim, sim.
O conector integraTransformadores de isolamento LAN e filtragem de modo comum, o que elimina a necessidade de magnéticos externos.
O conector suporta10 Mbps e 100 Mbps Ethernet (10/100Base-TX)redes.
O dispositivo é concebido para:Montagem de PCB de montagem na superfície (SMT), tornando-o adequado para a fabricação automatizada.
Em comparação com as soluções de transformador discreto + RJ45, os conectores MagJack integrados como oJ0C-0003NLoferecem várias vantagens:
Os transformadores Ethernet estão integrados dentro da caixa do conector, reduzindo os requisitos de área da placa.
Os projetistas podem conectar diretamente o Ethernet PHY à interface MagJack sem encaminhamento complexo do transformador.
A filtragem integrada de modo comum melhora a supressão de interferências eletromagnéticas.
Menos componentes externos reduzem a complexidade de fabricação e o custo de montagem.
OJ0C-0003NL conector MagJack integradofornece uma solução compacta e fiável paraInterfaces Ethernet 10/100Base-TX.
Com magnéticos embutidos, alto desempenho EMI e conectividade RJ45 padrão, ele simplifica o design de hardware Ethernet, mantendo a conformidade com os padrões de rede IEEE.
Isto faz com que seja uma excelente escolha paraSistemas de rede incorporados, roteadores, switches e equipamentos Ethernet industriais.
