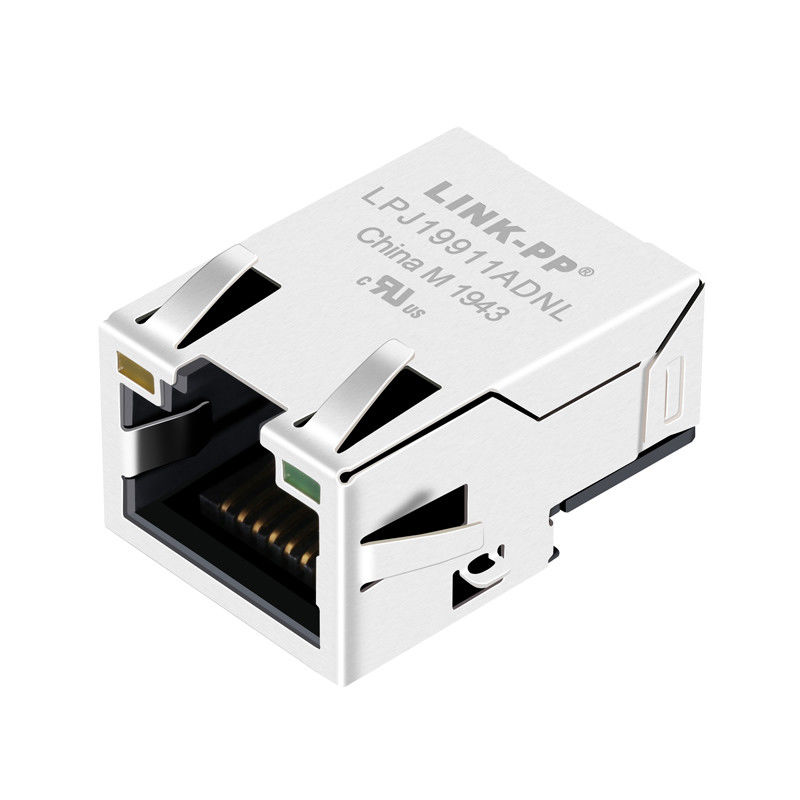

Conector RJ45 SMT LPJ19911ADNL com Magnetismo 10/100BASE-T

LPJ19911ADNL SMT RJ45 com magnetismo 10/100BASE-T integrado, mola de dedo EMI, opção de LED, compatível com reflow, -40 a +85 °C. Folha de dados e referências cruzadas.

Principais características do LPJ19911ADNL SMT Magjack

O Número da peça é um conector RJ45 SMT de porta única e baixo perfil com magnetismo 10/100BASE-T integrado e indicadores LED. Ele integra choke de modo comum e enrolamentos de transformador (relação de espiras 1CT:1CT) atendendo aos requisitos típicos de isolamento e acoplamento Fast Ethernet, enquanto as abas de mola de dedo EMI fornecem opções de aterramento do chassi para reduzir emissões irradiadas. O conector é otimizado para montagem SMT reflow com perfil de reflow IR recomendado e é classificado para operação de -40 °C a +85 °C, tornando-o adequado para aplicações industriais, de telecomunicações e de rede embarcada onde desempenho térmico robusto e produção automatizada são necessários.

• Magnetismo integrado para design simplificado de PCB e redução de BOM (relação de espiras 1CT:1CT).
• Compatível com SMT / reflow — projetado para linhas de montagem de superfície modernas.
• Taxa de dados10/100BASE-T
• ; ideal para aplicações Fast Ethernet.Mola de dedo EMI / abas de blindagem e opção de LED
• para controle de EMI e indicação de link/atividade.Ampla temperatura de operação-40 °C a +85 °C-40 °C a +85 °C
• para implantações industriais.Pegada compacta (C × L × A frontal/traseira): 21,60 ±0,5 mm × 15,6 mm × 11,35 mm (frontal) / 8,9 mm (traseira)
• Suporte PoENão-PoE
• (sem PoE nesta variante) — útil para designs com custo sensível ou com restrição de energia.Referências cruzadas compatíveis

: Würth 7498011122AR / 7498011122.

Especificações Técnicas — Conector RJ45 SMT LPJ19911ADNL

Compatível com RoHS

8,9 mm

-40 °C a +85 °C* Os valores de perda de retorno dependem da frequência; consulte a folha de dados oficial para a tabela completa de perda de retorno.

4. Perfil de Soldagem IR Reflow (SMT)

6. Referência Cruzada / Peças Compatíveis

Desenho do conector RJ45 LPJ19911ADNL

Desenho Mecânico LPJ19911ADNL

Desenho Esquemático LPJ19911ADNL

Layout de PCB recomendado LPJ19911ADNL

FAQ sobre LPJ19911ADNL 10/100BASE-T RJ45 SMT

O LPJ19911ADNL é um conector RJ45 SMT de porta única com magnetismo 10/100BASE-T integrado, status LED, molas de dedo EMI (abas de blindagem) e uma pegada compatível com reflow SMT. Projetado para interfaces LAN que economizam espaço em PCBs de consumo, industriais e embarcados, a peça é projetada para integridade de sinal confiável, operação em ampla temperatura (-40 °C a +85 °C) e montagem SMT automatizada.

P: Quais taxas de dados este conector suporta?

R: 10/100BASE-T (Fast Ethernet). Esta variante não é classificada para PoE.

P: Esta peça é compatível com reflow?

R: Sim — projetada para montagem SMT reflow. Siga o perfil de reflow IR fornecido e valide com seu montador.

P: Em que faixa de temperatura ela pode operar?

R: -40 °C a +85 °C (de acordo com as especificações fornecidas).

P: Existem desenhos mecânicos e uma pegada disponíveis?

R: Sim — inclua um link para a folha de dados/pdf oficial na página do produto e forneça arquivos CAD STEP/2D para download, se disponíveis.
