Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: ISO9001,SGS,UL,CE,REACH163
Número do modelo: J3006G21DNL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 200 PCS
Preço: negociável
Detalhes da embalagem: 50 PCes/bandeja, 24tray /carton/32 *30*31, 9 KG/1200pcs/carton
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
Número da peça: |
J3006G21DNL |
Feito na china: |
LPJ3094ABNL |
Aplicativo: |
10/100 Base-TX, AutoMDIX |
Tipo de montagem: |
Montagem em superfície |
Configuração da porta: |
1×1 |
Hipot: |
1500V |
Número da peça: |
J3006G21DNL |
Feito na china: |
LPJ3094ABNL |
Aplicativo: |
10/100 Base-TX, AutoMDIX |
Tipo de montagem: |
Montagem em superfície |
Configuração da porta: |
1×1 |
Hipot: |
1500V |

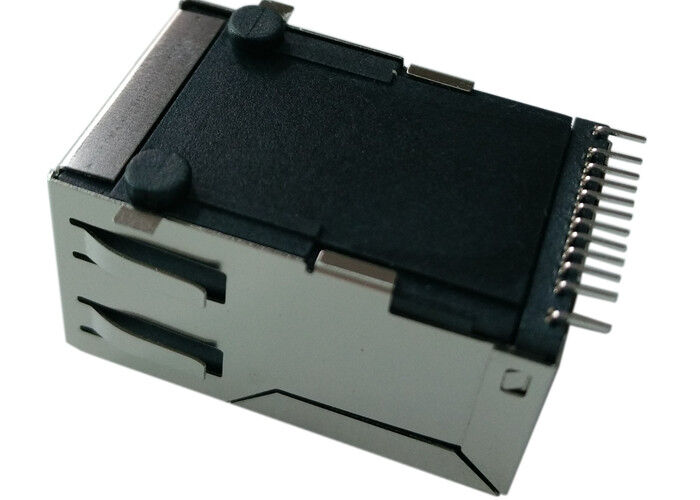

Conector PulseJack RJ45 MagJack 1x1 com montagem em superfície e magnetismo integrado, LEDs verde/amarelo, suporte Auto-MDIX, blindagem EMI e isolamento de 1500Vrms para aplicações Ethernet 10/100Base-TX.
O conector PulseJack RJ45 J3006G21DNL é um RJ45 (MagJack) com magnetismo integrado 1x1 projetado para aplicações de rede Ethernet 10/100Base-TX.
Este conector RJ45 de montagem em superfície (SMT) integra magnetismo LAN, blindagem EMI e LEDs duplos em um pacote compacto, permitindo conectividade Ethernet confiável enquanto reduz o espaço na PCB e a complexidade da montagem.
O J3006G21DNL suporta funcionalidade Auto-MDIX, está em conformidade com os padrões Ethernet IEEE 802.3 e fornece Isolamento de 1500Vrms, garantindo integridade de sinal robusta e excelente supressão de EMI em equipamentos de rede como roteadores, switches e sistemas Ethernet embarcados.
| Parâmetro | Especificação |
|---|---|
| Número da peça | J3006G21DNL |
| Tipo de conector | RJ45 MagJack |
| Configuração da porta | 1 x 1 |
| Velocidade Ethernet | 10/100Base-TX |
| Tipo de montagem | Montagem em superfície (SMT) |
| Orientação | Ângulo reto (90°) |
| Direção da aba | Para cima |
| LED | Verde / Amarelo |
| Blindagem | Blindado com pinos EMI |
| Altura acima da PCB | 13,61 mm |
| Número de núcleos | 4 |
| Temperatura de operação | 0°C a +70°C |
| Parâmetro | Especificação |
|---|---|
| Relação de espiras | 1CT:1CT (TX/RX) |
| Perda de inserção | ≤ -1,0 dB (1–65 MHz) |
| Perda de retorno | ≥ -20 dB (1–10 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (60–80 MHz) | |
| Diafonia | ≥ -40 dB (1–10 MHz) |
| ≥ -35 dB (30–60 MHz) | |
| ≥ -30 dB (60–100 MHz) | |
| Rejeição de modo comum | ≥ -30 dB (1–50 MHz) |
| ≥ -20 dB (50–130 MHz) | |
| Tensão de isolamento | Mínimo de 1500 Vrms @ 60 Hz |
| Componente | Material |
|---|---|
| Carcaça | Termoplástico de alta temperatura |
| Inflamabilidade | UL94-V0 |
| Blindagem | Latão com revestimento de níquel |
| Material do contato | Bronze fosforoso |
| Revestimento do contato | Ouro sobre níquel |
| Espessura do contato | Ouro de 15 µin |
| Item de teste | Especificação |
|---|---|
| Durabilidade | 750 ciclos de acoplamento |
| Força de acoplamento | ≤ 5 lbs (2,27 kg) |
| Força de desacoplamento | ≤ 5 lbs (2,27 kg) |
| Retenção do plugue | ≥ 20 lbs (9,07 kg) |
| Parâmetro | Especificação |
|---|---|
| Temperatura de operação | 0°C a +70°C |
| Temperatura de pico de reflow | 245°C |
| Conformidade RoHS | Sim |
| Classificação MSL | Nível 1 |
O MagJack PulseJack J3006G21DNL foi projetado para atender aos principais padrões Ethernet e regulatórios:
O conector MagJack RJ45 J3006G21DNL é amplamente utilizado em equipamentos de rede Ethernet, incluindo:
O J3006G21DNL oferece uma alternativa SMT compacta e otimizada em custo para conectores RJ45 integrados maiores, mantendo alto desempenho de sinal e proteção EMI.
As principais vantagens incluem:
Um PulseJack é um conector RJ45 que integra magnetismo Ethernet (transformadores e indutores de modo comum) diretamente na carcaça do conector. Este design simplifica o layout da PCB e melhora o desempenho de EMI.
O J3006G21DNL suporta aplicações Ethernet 10Base-T e 100Base-TX em conformidade com os padrões IEEE 802.3.
Sim. O conector é projetado para interfaces PHY Ethernet que suportam Auto-MDIX, permitindo a detecção automática de crossover entre dispositivos de rede.
O magnetismo integrado fornece isolamento mínimo de 1500Vrms, atendendo aos requisitos de segurança Ethernet e integridade de sinal.
