Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: GST5009 LF
Documento: LP82440ANL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$0.5
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
GST5009 LF |
Substituto: |

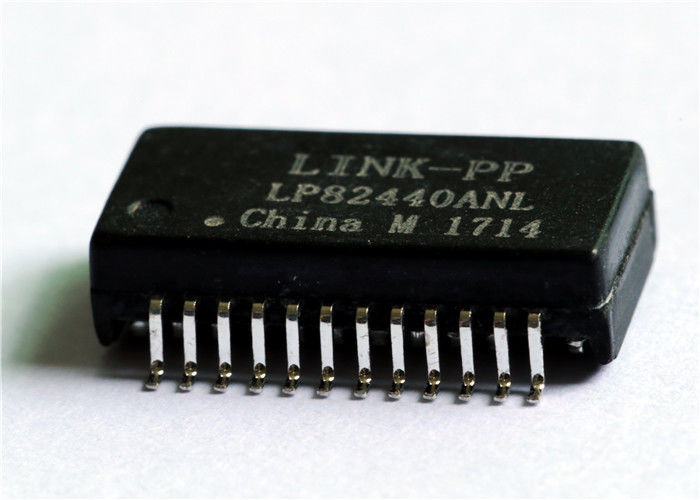

LP82440ANL |
Turns Ratio: |
1CT: 1CT |
Tamanho/Dimensão: |
15,10 mm C x 7,10 mm L |
Hipot: |
1500V |
Amostras: |
Disponível gratuitamente |
Pacote: |
SOP/SMD de 24 pinos |
Faixa de temperatura operacional: |
0 ℃ a +70 ℃ |
Atual: |
350mA |
ROHS e livre de halogênio: |
SIM |
Especificações: |
GST5009 LF |
Substituto: |
LP82440ANL |
Turns Ratio: |
1CT: 1CT |
Tamanho/Dimensão: |
15,10 mm C x 7,10 mm L |
Hipot: |
1500V |
Amostras: |
Disponível gratuitamente |
Pacote: |
SOP/SMD de 24 pinos |
Faixa de temperatura operacional: |
0 ℃ a +70 ℃ |
Atual: |
350mA |
ROHS e livre de halogênio: |
SIM |
| Parâmetro | Especificação | Importância da Engenharia |
|---|---|---|
| Velocidade Ethernet | 100/1000 BASE-T (Gigabit) | Conformidade full-duplex com IEEE 802.3af e ANSI X3.263 |
| Compatibilidade PoE | IEEE 802.3af (corrente de 350 mA) | Derivações centrais dedicadas no lado da linha (MCT1–MCT4) para injeção de energia CC |
| Altura do pacote | 4,00 mm [0,157 pol.] (perfil ultrabaixo) | Ajuste perfeito para servidores blade 1U, roteadores finos e placas filhas PCIe |
| Pacote / Pinagem | Montagem em superfície SOP de 24 pinos (SMD) | Passo de pino padrão de 1,00 mm para coleta e colocação automatizada de SMT de alto rendimento |
| Razão de giros | 1CT: 1CT (±5%)(Todos os 4 pares) | Topologia simétrica compatível com PHYs de modo de tensão e modo de corrente |
| Indutância (OCL) | 350 µH mín.(@ 100 kHz, 0,1 V, 8 mA CC) | Alta resistência à saturação sob corrente contínua desequilibrada |
| Perda de inserção | -1,0 dB máx. (1~100MHz) | Eficiência de transmissão excepcional com atenuação mínima de sinal |
| Perda de retorno (100 Ω) | -18,0 dB mín. (1~30MHz) | Excede os padrões da indústria para minimizar reflexões de alta frequência |
| Atenuação de conversa cruzada | -45 dB Mín. (@30MHz) | Isolamento superior canal a canal, evitando o acoplamento cruzado de pacotes |
| Isolamento de alta potência | Mínimo de 1500 Vrms | Limite galvânico certificado protegendo o silício do núcleo contra transientes de cabos |
| Parâmetro | Condição de teste | Limite de especificação |
|---|---|---|
| Relação de giros (TX e RX) | 100 kHz, 0,1 V | 1CT: 1CT (±5%) |
| Indutância de Circuito Aberto (OCL) | Polarização CC de 100 kHz, 0,1 V, 8 mA | 350 µH Mínimo |
| Capacidade Atual | Corrente Contínua no Lado da Linha | 350 mA (IEEE 802.3af PoE) |
| Perda de inserção | 1~100MHz | -1,0dB Máximo |
| Perda de retorno (carga de 100 Ω) | 1~30MHz | -18,0 dB Mínimo |
| Perda de retorno (carga de 100 Ω) | 40MHz | -14,4 dB Mínimo |
| Perda de retorno (carga de 100 Ω) | 50MHz | -13,1 dB Mínimo |
| Perda de retorno (carga de 100 Ω) | 60~80MHz | -12,0 dB Mínimo |
| Perda de retorno (carga de 100 Ω) | 100MHz | -10,0 dB Mínimo |
| Atenuação de conversa cruzada | 30MHz | -45,0 dB Mínimo |
| Atenuação de conversa cruzada | 60MHz | -40,0 dB Mínimo |
| Atenuação de conversa cruzada | 100MHz | -35,0 dB Mínimo |
| Diferencial para Modo Comum (DCMR) | 30MHz | -40,0 dB Mínimo |
| Diferencial para Modo Comum (DCMR) | 60MHz | -35,0 dB Mínimo |
| Diferencial para Modo Comum (DCMR) | 100MHz | -30,0 dB Mínimo |
| Hi-Pot dielétrico (isolamento) | 60 segundos (primário para secundário) | Mínimo de 1500 Vrms |
| Faixa de temperatura operacional | Ambiente | 0°C a +70°C |
| Faixa de temperatura de armazenamento | Não operacional | -25°C a +85°C |
| Parâmetro | Especificação |
|---|---|
| Dimensões Corporais | 15,10 mm [0,594 pol.] × 7,10 mm [0,280 pol.] |
| Vão Externo Total | 10,00 mm [0,394 pol.] |
| Altura do Módulo | 4,00 mm [0,157 pol.] Máx. |
| Passo do pino | 1,00 mm [0,039 pol.] |
| Abrangendo 12 pinos | 11,00 mm [0,433 pol.] |
| Coplanaridade | ≤0,10 mm [0,004 pol.] |
| Padrão de solda de PCB sugerido – Largura da almofada | 0,60 mm [0,024 pol.] |
| Padrão de solda de PCB sugerido - comprimento da almofada | 1,35 mm [0,053 pol.] |
| Distância da linha da almofada interna | 8,00 mm [0,315 pol.] |
| Extensão da linha de almofada externa | 10,70 mm [0,421 pol.] |
Resposta: Sim. O GST5009 LF é totalmente compatível com os padrões IEEE 802.3af, suportando corrente CC contínua balanceada de até 350 mA por meio de derivações centrais dedicadas (pinos 15, 18, 21 e 24). Ele foi projetado para dispositivos alimentados por PoE (PD) e equipamentos de fonte de energia (PSE) operando até 15,4 W.
Answer: As substituições diretas 100% pino por pino incluem o LINK-PP LP82440ANL (que oferece uma faixa de temperatura industrial atualizada de -40 ° C a + 85 ° C), Pulse Electronics H5008NL / HX5008NL e Würth Elektronik 749020011. Todos compartilham a pegada SOP de 24 pinos, 4,0 mm de altura e voltas 1CT: 1CT proporção.
Resposta: Os conectores integrados RJ45 padrão (Magjacks) requerem 13,5 mm a 16 mm de espaço vertical. A altura de 4,00 mm do GST5009 LF permite que os engenheiros de hardware de rede encaixem elementos magnéticos Gigabit Ethernet de alta densidade em racks de telecomunicações compactos de 1U, placas PCIe de baixo perfil e gabinetes IoT integrados ultrafinos.
