transformador 100B-1003FNL do Único-Porto de 100B-1003X 10/100BASE-TX, 100B-1003

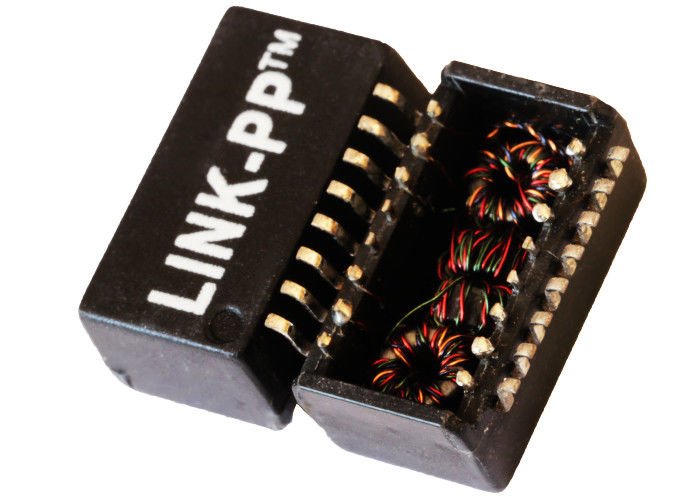

OiNRCORE 100B-1003Xé uma porta única de grau Mil-AeroMódulo transformador discreto 10/100Base-TX Fast Ethernetem um pacote de montagem em superfície (SMT) de 16 pinos (12,95 × 6,98 × 6,22 mm). Projetado para confiabilidade de missão crítica, apresenta uma temperatura operacional extrema de-55°C a +125°C,1500 Vrmstensão dielétrica suportável (DWV), uma indutância mínima de circuito aberto (OCL) de350 µH com polarização DC de 8mA, e umLMS 3avaliação. Para eliminar o crescimento catastrófico de bigodes de estanho em sistemas de voo e defesa, o acabamento padrão do terminal é autênticoSn63Pb37 (estanho/chumbo)com uma resistência de pico de perfil de refluxo de235ºC. Ambos os canais TX e RX incorporam um internoChoke + Transformador (C, T)topologia.

Especificações Técnicas:

1. Desempenho Elétrico (@ 25°C)

2. Avaliações ambientais, de materiais e de montagem

Folha de dados do módulo transformador 100B-1003X 10/100 BASE-TX:

Principais recursos do magnético Ehernet SMD 100B-1003X de 16 pinos:

O100B-1003Xé um módulo transformador Ethernet discreto robusto de porta única projetado para fornecer redes de missão crítica em ambientes aeroespaciais extremos, de defesa e industriais agressivos. Totalmente compatível comIEEE 802.3 10/100Base-TXpadrões, este módulo de montagem em superfície em asa de gaivota de 16 pinos integra canais de transmissão (TX) e recepção (RX) de precisão 1CT:1CT, cada um protegido por um internoChoke e transformador de modo comum (C, T)estágio.

Ao contrário do magnetismo comercial limitado a temperaturas industriais padrão, o nível "X" é classificado para operação contínua sem comprometimentos de-55°C a +125°C. O módulo está alojado em um pacote encapsulado em epóxi que resiste a choques mecânicos pesados, vibração contínua e ciclos térmicos. Para satisfazer as exigências aeroespaciais anti-bigode de estanho (como GEIA-STD-0005-2), o 100B-1003X básico apresenta um dedicadoAcabamento eutético estanho-chumbo Sn63Pb37, mitigando completamente os riscos de curto-circuito associados ao revestimento de estanho puro em aviônicos não pressurizados e equipamentos táticos de campo de batalha.

• Faixa completa de temperatura de grau Mil-Aero: Avaliado de-55°C a +125°C, garantindo que não haja saturação do núcleo magnético ou colapso da indutância em oscilações térmicas extremas.
• Estabilidade de indutância de polarização DC: Entrega≥350 µH OCL com polarização DC contínua de 8mA aplicada, evitando oscilação da linha de base em ambientes com alto ruído.
• Acabamento Anti-Bigode Sn63Pb37 Autêntico: Elimina o crescimento microscópico de bigodes de estanho em componentes eletrônicos críticos para voo (isento de RoHS para defesa; opção "NL" disponível para conformidade comercial sem chumbo).
• Desempenho aprimorado de alta frequência: ConquistasPerda de retorno mínima de 20 dBem 2/30 MHz eRejeição mínima de DM para CM de 35 dBaté 100 MHz, superando os módulos padrão da série 100B-1001.
• Pacote SMT robusto de 16 pinos: Mede 12,95 × 6,98 × 6,22 mm; os cabos tipo asa de gaivota fornecem alívio de tensão compatível contra incompatibilidade de PCB CTE durante choque térmico.

Diretrizes de montagem do transformador 100B-1003X Mil-Aero:

1. Teto de perfil de refluxo (pico de 235°C):
   De acordo com a ficha técnica oficial, o corpo Sn63Pb37 encapsulado em epóxi padrão suporta umaPerfil de temperatura de pico de 235°C(líquido a 183°C).Não processe peças de base SnPb sob perfis sem chumbo padrão SAC305 (245°C–260°C), pois o excesso de calor pode causar refluxo interno da solda e delaminação da embalagem.
2. Vida e panificação MSL 3 andares:
   Avaliado emLMS 3, o módulo tem uma vida útil de168 horasa ≤30°C/60% de umidade relativa. Se as peças excederem esta janela ou a vedação do saco de barreira contra umidade (MBB) estiver comprometida, asse de acordo comIPC/JEDEC J-STD-033antes do refluxo.

Especificações de outros itens:

Perguntas frequentes técnicas:

Q1: Por que o 100B-1003X especifica uma perda de inserção máxima de 1,2 dB em comparação com 1,0 dB no padrão 100B-1003?

UM: A versão "X" é qualificada em uma janela de temperatura estendida de-55°C a +125°C(contra -40°C a +85°C para 100B-1003). A classificação de perda de inserção ligeiramente mais alta (1,2 dB) é responsável pela maior resistência térmica e margens de estabilidade do núcleo necessárias em 180°C da faixa de temperatura total.

Q2: Por que o Sn63Pb37 é preferido ao revestimento sem chumbo em hardware de grau Mil-Aero?

UM: A galvanoplastia de estanho puro (> 97% Sn) pode desenvolver espontaneamente bigodes condutores microscópicos ao longo do tempo, causando curtos fase a fase intermitentes ou catastróficos. De acordo com GEIA-STD-0005-2 e regras de aquisição de defesa, o Sn63Pb37 é estritamente necessário para evitar o crescimento de bigodes de estanho.

Q3: O 100B-1003X pode ser usado com conectores circulares (por exemplo, MIL-DTL-38999)?

UM: Sim. Em sistemas aviônicos e navais de missão crítica, os conectores RJ45 de plástico raramente são usados ​​externamente. O transformador discreto 100B-1003X é montado diretamente na PCB, filtrando as linhas diferenciais antes de encaminhá-las para um conector D38999 circular robusto montado em chassi.
