Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: ISO9001,SGS,UL,CE,REACH
Número do modelo: 0826-1X2T-23-F
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $1.1-$5.19
Detalhes da embalagem: BANDEJA
Tempo de entrega: Dentro de 2 a 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3.000 mil/mês
Número da peça: |
0826-1X2T-23-F |
Número de portas: |
Porta dupla (1×2) |
Tipo de conector: |
Gigabit Magjack |
Aplicativos: |
10/100/1000 Base-T |
Tipo de montagem: |
Através do buraco |
Orientação: |
90 ～ ângulo (à direita) |
Rescisão: |
Solda |
Blindagem: |
Blindado, dedo emi |
Número da peça: |
0826-1X2T-23-F |
Número de portas: |
Porta dupla (1×2) |
Tipo de conector: |
Gigabit Magjack |
Aplicativos: |
10/100/1000 Base-T |
Tipo de montagem: |
Através do buraco |
Orientação: |
90 ～ ângulo (à direita) |
Rescisão: |
Solda |
Blindagem: |
Blindado, dedo emi |

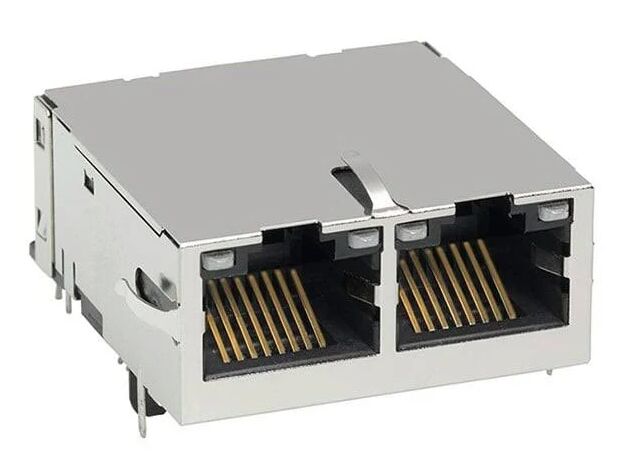

Conector Gigabit MagJack 0826-1X2T-23-F RJ45 de porta dupla com magnetismo integrado, 12 núcleos, blindagem EMI, isolamento de 1500Vrms e indicadores LED para equipamentos de rede Ethernet 10/100/1000Base-T.
O Gigabit MagJack 0826-1X2T-23-F é um conector RJ45 de porta dupla (1×2) com magnetismo Ethernet integrado, projetado para aplicações Gigabit Ethernet 10/100/1000Base-T.
Este conector MagJack RJ45 blindado de ângulo reto com montagem through-hole integra transformadores LAN, filtragem de modo comum e LEDs duplos, permitindo um design de PCB simplificado, garantindo excelente integridade de sinal, supressão de EMI e desempenho de isolamento compatível com IEEE 802.3.
Com 12 núcleos por porta e orientação com a aba para cima, o 0826-1X2T-23-F é amplamente utilizado em equipamentos de rede, como switches Ethernet, roteadores, placas de interface de rede (NICs) e dispositivos Ethernet industriais.
| Parâmetro | Especificação |
|---|---|
| Número da Peça | 0826-1X2T-23-F |
| Tipo de Conector | RJ45 MagJack |
| Configuração de Porta | 1 × 2 (Porta Dupla) |
| Velocidade Ethernet | 10/100/1000Base-T |
| Aplicações | Ethernet LAN, Auto-MDIX |
| Tipo de Montagem | Through Hole |
| Orientação | Ângulo Reto (90°) |
| Terminação | Solda |
| Altura Acima da PCB | 13,59 mm |
| Cor do LED | Verde / Laranja / Amarelo |
| Direção da Aba | Para Cima |
| Número de Núcleos por Jack | 12 |
| Blindagem | Blindado com Dedo EMI |
| Embalagem | Bandeja |
| Temperatura de Operação | 0°C a +70°C |
| Parâmetro | Especificação |
|---|---|
| Relação de Espiras | 1CT : 1CT ±2% (TP1-TP4) |
| Indutância (OCL) | ≥350 μH @100kHz, 100mV RMS |
| Frequência | Perda Máxima |
|---|---|
| 0,1–1 MHz | −1,1 dB |
| 1–65 MHz | −0,5 dB |
| 65–100 MHz | −0,8 dB |
| 100–125 MHz | −1,2 dB |
| Frequência | Mínimo |
|---|---|
| 0,5–40 MHz | −18 dB |
| 40–100 MHz | −12 + 20log(f/80MHz) dB |
| Parâmetro | Especificação |
|---|---|
| Rejeição CM-CM | ≥ −30 dB (100kHz–100MHz) |
| Rejeição CM-DM | ≥ −35 dB (100kHz–100MHz) |
| Parâmetro | Especificação |
|---|---|
| Hipot | 1500 Vrms |
| Conformidade | Requisito de Isolamento IEEE 802.3 |
Todas as unidades são testadas em produção 100% para garantir a conformidade com os padrões de isolamento Ethernet.
| Parâmetro | Valor |
|---|---|
| Tensão Direta | 2,1 V típico @20mA |
| Comprimento de Onda Dominante | 590 nm típico |
| Cor | Tensão Direta | Comprimento de Onda Dominante |
|---|---|---|
| Verde | 2,2 V típico | 565 nm |
| Laranja | 2,0 V típico | 610 nm |
| Componente | Material |
|---|---|
| Carcaça | Termoplástico PBT |
| Classificação de Inflamabilidade | UL94-V0 |
| Contatos | Liga de Cobre |
| Revestimento de Contato | Ouro Duro de 30 μin |
| Blindagem | Liga de Cobre Niquelada |
| Fio | Fio de Cobre Estanhado (0,018") |
Um Gigabit MagJack é um conector RJ45 que integra magnetismo Ethernet (transformadores e indutores de modo comum) dentro da carcaça do conector, simplificando o design da PCB para dispositivos Ethernet.
O conector suporta aplicações Ethernet 10Base-T, 100Base-TX e 1000Base-T em conformidade com os padrões IEEE 802.3.
O magnetismo integrado fornece isolamento de 1500Vrms, atendendo aos requisitos de segurança Ethernet definidos pela IEEE 802.3.
O conector é projetado para temperatura de operação de 0°C a +70°C, adequado para equipamentos de rede comercial.
