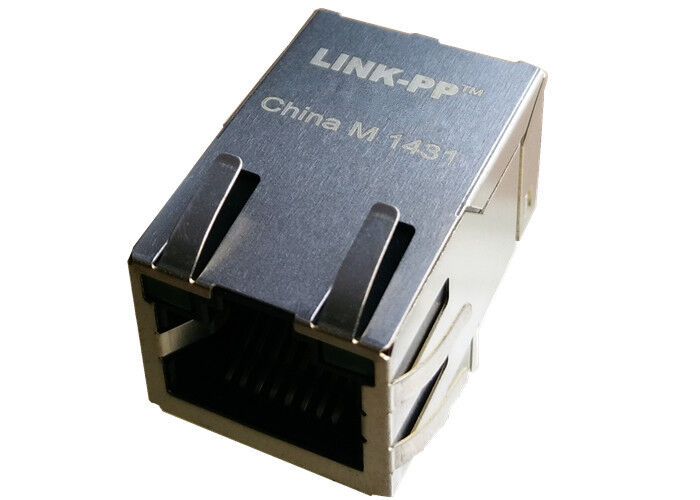

08B-11X1T-36-F MagJack blindado RJ45 10/100BASE-T ICM Tab-Up

08B-11X1T-36-F MagJack ?? Conector RJ45 10/100BASE-T blindado, porta 1 × 1, buraco, tab-up, sem LEDs, -40 ° C a +85 ° C, reconhecido pela RoHS & UL. Ideal para placas SMT industriais e de rede.

Visão geral do produto

08B-11X1T-36-Fé um único portoconector RJ45 blindadocom magnéticos Ethernet integrados, concebidos para:10/100BASE-Taplicações.

Este conector RJ45 através de um buraco, ângulo reto (90°) apresentaOrientação da aba para cima,Sem indicadores LED, eTemperatura de funcionamento industrial de -40°C a +85°C, tornando-o ideal para redes robustas e projetos Ethernet incorporados.

O conector integra magnéticos de alto desempenho compatíveis comRequisitos de isolamento IEEE 802.3, proporcionando excelente integridade do sinal, supressão de EMI e confiabilidade do sistema, reduzindo a contagem de componentes externos.

Características e benefícios principais

• Magnéticos integrados (TX/RX 1CT:1)- simplifica o encaminhamento de PCB e reduz o custo de BOM em comparação com transformadores discretos.
• Escondido (dedo EMI) e caixa metálica- Melhora o desempenho do EMI e a continuidade do solo em ambientes ruidosos.
• Guia de tabuleiro e alfinetes- apoio mecânico robusto para conjuntos de soldagem por ondas e de alta fiabilidade.
• Intervalo de temperatura industrial (−40°C a +85°C)- adequado para redes industriais e recintos ao ar livre.
• Alto isolamento (HIPOT 1500 Vrms)— meets IEEE 802.3 isolation requirements for safe Ethernet designs.
• Recomenda-se soldagem por ondas¥ pico 260°C max, 10 s max ¥ concebido para processos de solda a ondas normais.
• Compatível com a RoHS e reconhecido pela UL¢ apoia os requisitos regulamentares e de contratação pública (arquivo #E196366 e E169987).

Especificações mecânicas

Ficha de dados 08B-11X1T-36-F:

08B-11X1T-36-F ICM Características elétricas @ 25°C

Todas as unidades estão100% testado em produçãopara cumprir oRequisitos de isolamento IEEE 802.3.

Materiais e especificações de revestimento

1. Habitação:PBT termoplástico, preto

• Classificação de inflamabilidade: UL 94V-0

2Contactos:Ligação de cobre

• Finalização de contacto: 15 μin (0,38 μm) Ouro duro
• Subplaca: 30 μm Min. Níquel

3Pins:Fios de cobre revestidos de estanho

• Diâmetro: 0,018 polegadas
• Revestimento: 100 μm Min.
• Os pinos são mergulhados na solda

4Escudo:Níquel pré-trechado em liga de cobre

• Todas as condutas de terra soldagem mergulhada

Conformidade, ensaios e fiabilidade

• Compatível com a RoHS- adequado para fabrico sem chumbo.
• UL Reconhecido¢ Arquivo #E196366 e E169987.
• Cavidade de JackConforme as regras e regulamentos da FCC (contenção EMI).
• 100% da produção testada HIPOTpara satisfazer os requisitos de isolamento do IEEE 802.3.
• Processo de montagem sugerido:compatível com soldagem por ondas; recomendado pico 260°C, 10 s max (verifique com a sua janela de processo e seleção de fluxo).

Recomendações de montagem e soldadura de filamentos magnéticos THT RJ45

• Soldagem recomendada:Soldagem por ondas (por orifício). Utilize o pico sugerido de 260°C e ≤ 10 s de permanência como orientação geral; verifique com o seu conjunto de placas e componentes.
• Inspecção pré-soldagem:Assegurar que as aberturas definidas pela máscara de solda se alinhem com os pinos e as guias EMI; permitir relevos térmicos para as guias de terra, se necessário.
• Dicas de layout do quadro:Fornecer cobre suficiente nas almofadas de terra para as lâminas EMI e colocar furos de montagem ou rígidos se o quadro for submetido a estresse mecânico.Mantenha a área magnética livre de traços digitais de alta velocidade para evitar acoplamento de transmissão.
• Limpeza:Utilize fluxo e agentes de limpeza compatíveis com PBT e acabamentos de revestimento.
