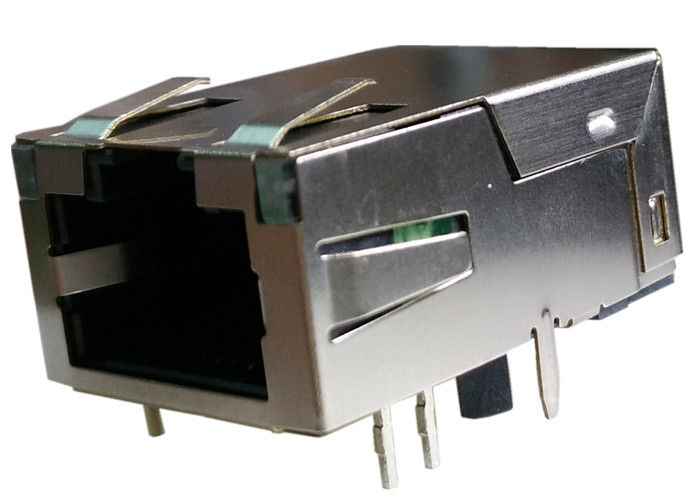

L834-1G1T-S7 Magjack RJ45 de Perfil Baixo 1 Porta 1000 Base-T Blindado

O L834-1G1T-S7 é um módulo de conector integrado MagJack de baixo perfil com configuração de porta 1x1, velocidade 1000BASE-T, LEDs integrados, blindagem EMI, orientação com aba para baixo e conformidade com RoHS.

Visão Geral do MagJack de Baixo Perfil L834-1G1T-S7

O L834-1G1T-S7 combina o conector Ethernet e os componentes magnéticos em uma única solução integrada. Isso ajuda a simplificar o layout da PCB, reduzir a complexidade da montagem e suportar um desempenho de sinal estável em equipamentos de rede de alta velocidade.

Seu design de plano médio de baixo perfil o torna especialmente útil onde o espaço na placa é limitado, enquanto a carcaça blindada e as abas EMI ajudam a reduzir a interferência eletromagnética em ambientes ruidosos.

Especificações Principais do L834-1G1T-S7

Características Elétricas dos ICMs RJ45 L834-1G1T-S7

O MagJack de baixo perfil L834-1G1T-S7 foi projetado para suportar transmissão de sinal Ethernet estável e desempenho em conformidade com as normas.

1. Relação de Transformação

• TP1: 1CT : 1CT ±2%
• TP2: 1CT : 1CT ±2%
• TP3: 1CT : 1CT ±2%
• TP4: 1CT : 1CT ±2%

2. Indutância

• DCL @ 100kHz / 100mVRMS: 350μH MÍN. em 8mA de polarização DC (0°C a 70°C)

3. Perda de Inserção

• 0.1MHz a 1MHz: -1.1 dB máx.
• 1MHz a 65MHz: -0.5 dB máx.
• 65MHz a 100MHz: -0.8 dB máx.
• 100MHz a 125MHz: -1.2 dB máx.

4. Perda de Retorno

• 0.5MHz a 40MHz: -18 dB
• 40MHz a 100MHz: -12 + 20LOG(f/80MHz) dB

5. Rejeição de Modo Comum

• 100kHz a 100MHz: -30 dB mín.

6. Rejeição de Modo Comum para Modo Diferencial

• 100kHz a 100MHz: -35 dB mín.

7. Diafonia

• 1MHz a 100MHz: -30 dB mín.

8. Hipot / Tensão de Isolamento

• 1500 Vrms
• Testado em 100% na produção para cumprir requisitos de isolamento IEEE 802.3

9. Especificações Elétricas dos LEDs

• LED 1 & LED 2
• Tensão Direta (Verde): 2.2V típico. a IF = 20mA
• Comprimento de Onda Dominante (Verde): 570nm típico. a IF = 20mA

Desenho do L834-1G1T-S7

FAQ Sobre o MagJack de Baixo Perfil L834-1G1T-S7

Se o seu projeto necessita de um MagJack de baixo perfil, um módulo conector 1x1 1000BASE-T, ou um jack Ethernet integrado blindado com LEDs, o L834-1G1T-S7 oferece uma solução compacta e confiável. Seu design magnético integrado, proteção EMI e estrutura de montagem through-hole com aba para baixo o tornam uma escolha prática para hardware de rede moderno e equipamentos de comunicação embarcados.

1. O que é o L834-1G1T-S7?

O L834-1G1T-S7 é um módulo conector integrado MagJack de baixo perfil para aplicações 1000BASE-T Gigabit Ethernet.

2. O L834-1G1T-S7 é adequado para Gigabit Ethernet?

Sim. Ele foi projetado para uso 1000BASE-T, tornando-o adequado para interfaces Gigabit Ethernet.

3. O L834-1G1T-S7 inclui LEDs?

Sim. Ele inclui LEDs integrados com tipo de LED G/G para indicação de link/atividade.

4. O L834-1G1T-S7 é blindado?

Sim. Ele inclui abas EMI e uma estrutura blindada para ajudar a reduzir a interferência eletromagnética.

5. Qual é o estilo de montagem do L834-1G1T-S7?

Ele utiliza um design de montagem through-hole para instalação estável na PCB.

6. O L834-1G1T-S7 é compatível com RoHS?

Sim. Ele é compatível com RoHS.
