Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: ISO9001,SGS,UL,CE,REACH
Número do modelo: MIC24121-5308W-LF3
Termos do pagamento & do transporte
Quantidade de ordem mínima: 200 PCS
Preço: $1.0
Detalhes da embalagem: 60 PCes em 1 bandeja, bandeja 22 em 1 caixa, que é 37*30*30 cm, 10 QUILOGRAMAS (1320 PCes) de cada c
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
Número da peça: |
MIC24121-5308W-LF3 |
Produção em massa: |
LPJ19911ADNL |
Fabricante original: |
LINK-PP |
Aplicativo: |
Ethernet 10/100Base-T |
Rescisão: |
Solda |
Estilo de montagem: |
SMT/montagem em superfície |
Configuração da porta: |
Porta RJ45 1×1 |
Isolamento: |
2250 V CC |
Número da peça: |
MIC24121-5308W-LF3 |
Produção em massa: |
LPJ19911ADNL |
Fabricante original: |
LINK-PP |
Aplicativo: |
Ethernet 10/100Base-T |
Rescisão: |
Solda |
Estilo de montagem: |
SMT/montagem em superfície |
Configuração da porta: |
Porta RJ45 1×1 |
Isolamento: |
2250 V CC |

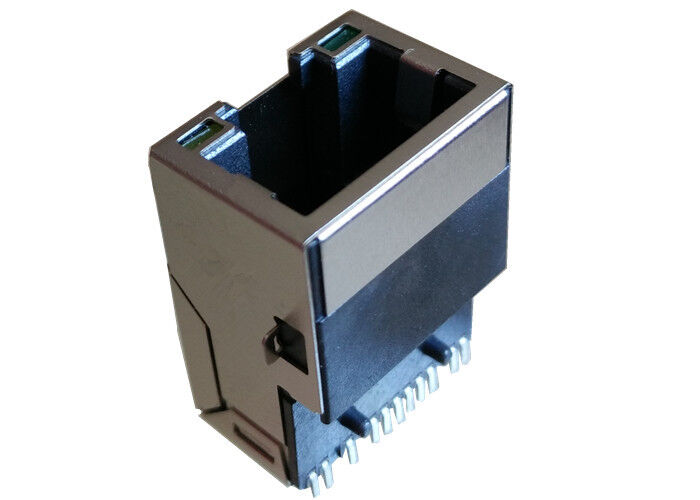

O MIC24121-5308W-LF3 é um conector RJ45 SMT 10/100BASE-T com magnéticos integrados, isolamento de 2250V, 350μH OCL, ¥40 a +85 °C.
| Parâmetro | Especificações |
|---|---|
| Aplicação | Concebido para10/100BASE-T Ethernet |
| Indutividade (OCL) | 350 μH min.@ 100 kHz, 100 mV, 8 mA de desvio de corrente contínua (J1 J2; J3 J6, Lp) |
| Voltagem de resistência dielétrica | 2250 VDC, 1 minuto (entre P1J1, P1 ligado a P4) |
| Relação de rotação / polaridade (RX) | (P1P3): (J1J2) =1: 1 ± 2% |
| Relação de rotação / polaridade (TX) | (P4P6): (J3J6) =1: 1 ± 2% |
| Perda de inserção | ≤ ¥1,0 dB(1 MHz 100 MHz) |
| Perda de retorno | ≥ 18 dB(1 30 MHz) |
| ≥ 16 dB(30 ¢ 45 MHz) | |
| ≥ 14 dB(45 ¢ 60 MHz) | |
| ≥ 12 dB(60 80 MHz) | |
| Transmissão | ≤ 35 dB(1 MHz 100 MHz) |
| Rejeição de modo comum (CMR) | ≤ 35 dB(1 MHz 100 MHz) |
| Intervalo de temperatura de funcionamento | ¥40 °C a +85 °C |
MIC24121-5308W-LF3 integra magnéticos Ethernet diretamente dentro doCaixa do conector RJ45, permitindo aos projetistas eliminar componentes de transformadores discretos.
Isso melhora a integridade do sinal, reduz a EMI e simplifica o encaminhamento de PCB em layouts de alta densidade.
A alta tensão de isolamento e a forte rejeição de modo comum tornam-na adequada para ambientes Ethernet industriais.
