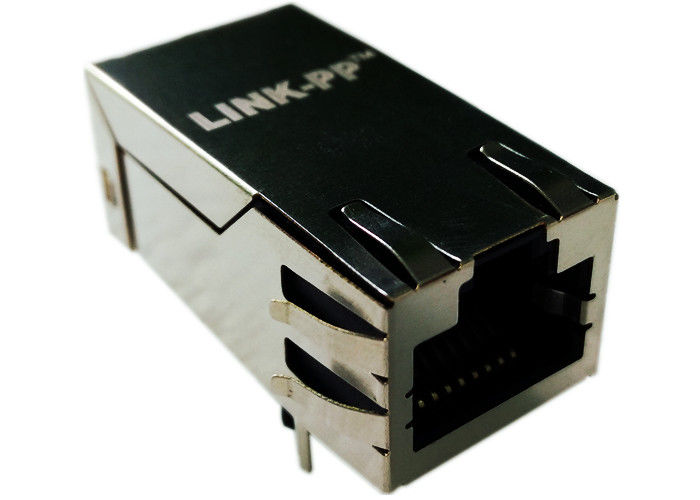

7499111000A WE-RJ45 Gigabit Tab-Up RJ45 Connector Corrente & Voltagem PHY

O7499111000A(série WE-RJ45LAN) é um módulo de conector integrado Gigabit (ICM) de porta única (1x1) passante (THT) projetado para rede 1000BASE-T de dados puros. Construído com umTabulação para cima (trava para cima)trava mecânica e umPerfil frontal sem LED, este conector possui acoplamento magnético interno universal projetado para interagir perfeitamente com ambosTransceptores Ethernet PHY de modo de corrente e modo de tensão. Com abas de blindagem EMI integradas e isolamento de 1.500 Vrms, ele oferece integridade de sinal de pico para projetos que utilizam tubos de luz externos ou indicadores de status montados em painel.

Tabela de especificações técnicas 7499111000A não PoE RJ45 MagJack

Principais recursos do 7499111000A Tab Up THT RJ45

• Série LAN WE-RJ45
• Número da peça: 7499111000A
• Ethernet Gigabit 1000BASE-T
• Configuração de porta única
• Magnético Ethernet integrado
• Design não PoE
• Orientação Tab-Up
• Montagem através do furo
• Guias de escudo incluídas
• Sem LEDs integrados
• Compatível com modo PHY de corrente e tensão
• Temperatura operacional: 0°C a +70°C

Ficha técnica 7499111000A WE-RJ45

Magnética PHY universal e arquitetura esquemática

Destaques do projeto de engenharia:

Versatilidade PHY do modo de corrente vs. modo de tensão:As derivações centrais individuais do lado PHY (TRCT1 a TRCT4) permitem que os engenheiros configurem redes de polarização apropriadas. Se o seu projeto usa um PHY de modo de corrente que requer injeção direta de tensão de alimentação (por exemplo, +1,2 V, +2,5 V ou +3,3 V) ou um PHY de modo de tensão que requer tomadas centrais desacopladas em CA ao terra por meio de capacitores de 0,1 µF, o 7499111000A acomoda ambos sem conflitos de polarização internos.

Vantagens da configuração "Sem LED":

• Roteamento limpo de PCB: elimina 4 traços de LED da borda da PCB, reduzindo o apinhamento de camadas e removendo possível ruído de comutação digital de alta velocidade do acoplamento aos pares diferenciais Ethernet analógicos.
• Flexibilidade do gabinete: Ideal para painéis frontais que utilizam tubos de luz acrílicos centralizados ou módulos industriais de trilho DIN onde os LEDs são montados em uma placa de exibição auxiliar.

Diretrizes de pegada mecânica e integração de painel

1. Layout de furo de PCB recomendado:
- Condutores de sinal diferencial (pinos 1–12): Requer 12 furos de Ø0,89 mm [12 x Ø0,89 mm]
Postes de aterramento da blindagem mecânica: 2 furos de Ø1,60 mm ~ Ø1,70 mm e 2 furos de Ø3,20 mm ~ Ø3,25 mm para fixação segura ao aterramento do chassi
Observação sobre LEDs: não são necessários furos para pinos de LED, maximizando o espaço de proteção da PCB sob o painel frontal

2. Recorte recomendado da moldura do painel:
Largura de abertura: 16,50 mm ~ 17,00 mm
Altura de abertura: 13,50 mm ~ 14,00 mm
Recurso Shell: Equipado com abas de aterramento de mola EMI superiores e laterais para garantir contato metálico contínuo com o gabinete do chassi

3. Envelope de solda por onda:
Temperatura máxima recomendada: 260 ° C máx.
Tempo de permanência: 10 segundos no máximo

Considerações de compatibilidade PHY

Modo de chip PHY: modo de corrente e tensão

Durante a seleção Ethernet PHY, os engenheiros devem verificar:

• Configuração magnética recomendada por PHY
• método de conexão da torneira central
• rede de terminação
• Requisitos de EMC

Um RJ45 mecanicamente compatível não garante automaticamente a compatibilidade elétrica. O conector é apenas uma peça da cadeia de sinal Ethernet, porque aparentemente os elétrons ainda insistem em seguir a física em vez dos departamentos de marketing.

Perguntas frequentes sobre magnetismo integrado 7499111000A Gigabit RJ45

Q1: O que torna o Würth 7499111000A compatível com chips PHY de modo de corrente e modo de tensão?

O 7499111000A possui derivações centrais independentes do lado PHY (pinos 1, 6, 7, 12) para todos os 4 pares diferenciais sem curtos de tensão de polarização interna conectados. Isso permite que os engenheiros de hardware injetem trilhos de alimentação CC (para PHYs em modo de corrente) ou coloquem capacitores de desacoplamento no aterramento (para PHYs em modo de tensão), fornecendo compatibilidade universal do transceptor PHY.

P2: O 7499111000A possui LEDs integrados?

Não.O 7499111000A é um conector RJ45 "Sem LED" (sem LED). Ele foi projetado especificamente para aplicações que roteiam indicações de status por meio de tubos de luz externos, usam LEDs montados em painel ou exigem layouts de PCB simplificados sem traços extras de sinal de LED.

P3: O 7499111000A suporta Power over Ethernet (PoE)?

Não.Este conector é umMagJack Gigabit não PoEprojetado exclusivamente para comunicação de dados. Se o seu hardware exigir PoE (IEEE 802.3af) ou PoE+ (IEEE 802.3at), selecione uma série alternativa com classificação PoE, como Würth 7499111121A ou série LINK-PP LPJK.
