Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: 7498011122AR
Documento: LPJ19911ADNL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.08-$1.79
Detalhes da embalagem: Caixa e bobina
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
Número do produto: |
7498011122AR |
Tipo de conector: |
RJ45 |
Aplicativos: |
10/100 de base-T, AutoMDIX |
Tipo de montagem: |
Borda da placa, montagem em superfície |
Rescisão: |
Solda |
Blindagem: |
Blindado, dedo emi |
Cor do LED: |
Amarelo-verde |
Temperatura operacional: |
-40 ° C ~ 85 ° C. |
Número do produto: |
7498011122AR |
Tipo de conector: |
RJ45 |
Aplicativos: |
10/100 de base-T, AutoMDIX |
Tipo de montagem: |
Borda da placa, montagem em superfície |
Rescisão: |
Solda |
Blindagem: |
Blindado, dedo emi |
Cor do LED: |
Amarelo-verde |
Temperatura operacional: |
-40 ° C ~ 85 ° C. |

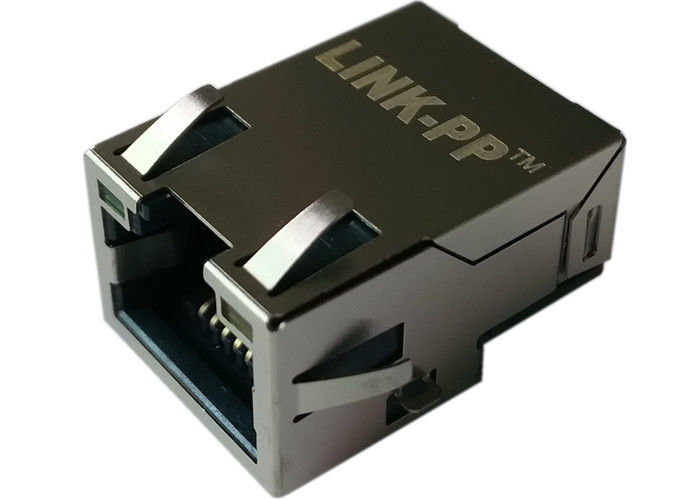

7498011122AR RJ45 blindado com transformador LAN integrado para 10/100Base-T. SMT montado na borda da placa, DOM LED (amarelo-verde), 1:1 voltas, indutividade 350μH, Hipot 2250VDC.Ideal para Ethernet industrial e interfaces LAN robustas.
Conector RJ45 de alta fiabilidade e blindado com transformador LAN integrado para aplicações 10/100Base-Tconcebidos para equipamentos de rede industriais e comerciais.
| Parâmetro | Especificações |
|---|---|
| Número do produto | 7498011122AR |
| Descrição | LAN-Transformador WE-RJ45LAN 10/100Base-T |
| Tipo de conector | RJ45 (Escudo) |
| Portos | 1 |
| Instalação | Borda da placa, montagem de superfície (SMT) |
| Rescisão | Soldagem |
| Tabs de Escudo | - Sim, sim. |
| Orientação de guias | Para cima. |
| LED | Amarelo-verde |
| Apoio ao PoE | Não-PoE |
| Melhoria da CMRR | - Não, não. |
| Teste de hipótese | 2250 VDC, 1 minuto |
| Normas | Compatível com o IEEE 802.3u (10/100Base-TX) |
| Auto MDIX | - Sim, sim. |
| Temperatura de funcionamento | -40°C a +85°C |
| Parâmetro | Especificações |
|---|---|
| Taxa de dados | 10 / 100 Mbps |
| Indutividade | 350 μH |
| Relação de voltas | 1: 1 |
| Perda de inserção | ≤ -1,0 dB (1100 MHz) |
| Perda de retorno (100 Ω) | 1 ̊30 MHz: ≥ -18 dB |
| 3060 MHz: ≥ -14 dB | |
| 60×80 MHz: ≥ -12 dB | |
| 80-100 MHz: ≥ -10 dB | |
| Rejeição de modo comum (CMR) | ≥ -35 dB (1100 MHz) |
| Transmissão | ≥ -35 dB (1100 MHz) |
1. EMI / integridade do sinal em ambientes industriais
Solução:Corpo RJ45 blindado com dedo EMI e transformador integrado (CMR ≥ -35 dB) minimiza o acoplamento de ruído de modo comum.
2Compatibilidade de montagem e de refluxo para produção SMT
Solução:Pacote SMT de bordo concebido para solda automática de recolha e colocação e de refluxo (segue o perfil de refluxo do fornecedor).
3- Intervalo de operação incerto para equipamento de campo
Solução:O intervalo de funcionamento especificado (-40°C a +85°C) reduz o risco em aplicações ao ar livre ou industriais.
4. Evidências de conformidade e de ensaios exigidas pela QA
Solução:Conformidade com a norma IEEE 802.3u, Hipot 2250 VDC / 1 min ¢ incluem relatórios de ensaio no pacote de aquisição.
