Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: KLA1T109-43 LF
Documento: LPJG0801ABNL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: $0.95
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: em estoque Envio dentro de 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
Número da peça: |
KLA1T109-43 LF |
Produção em massa: |
LPJG0801ABNL |
Fabricante original: |
LINK-PP |
Aplicativo: |
10/100/1000Base-T |
Rescisão: |
Solda |
LEDs: |
Verde/amarelo |
Partida IC: |
ATMEGA88PV-10MUR |
Tipo de produtos: |
1000BASE-T RJ45 MagJack |
Número da peça: |
KLA1T109-43 LF |
Produção em massa: |
LPJG0801ABNL |
Fabricante original: |
LINK-PP |
Aplicativo: |
10/100/1000Base-T |
Rescisão: |
Solda |
LEDs: |
Verde/amarelo |
Partida IC: |
ATMEGA88PV-10MUR |
Tipo de produtos: |
1000BASE-T RJ45 MagJack |

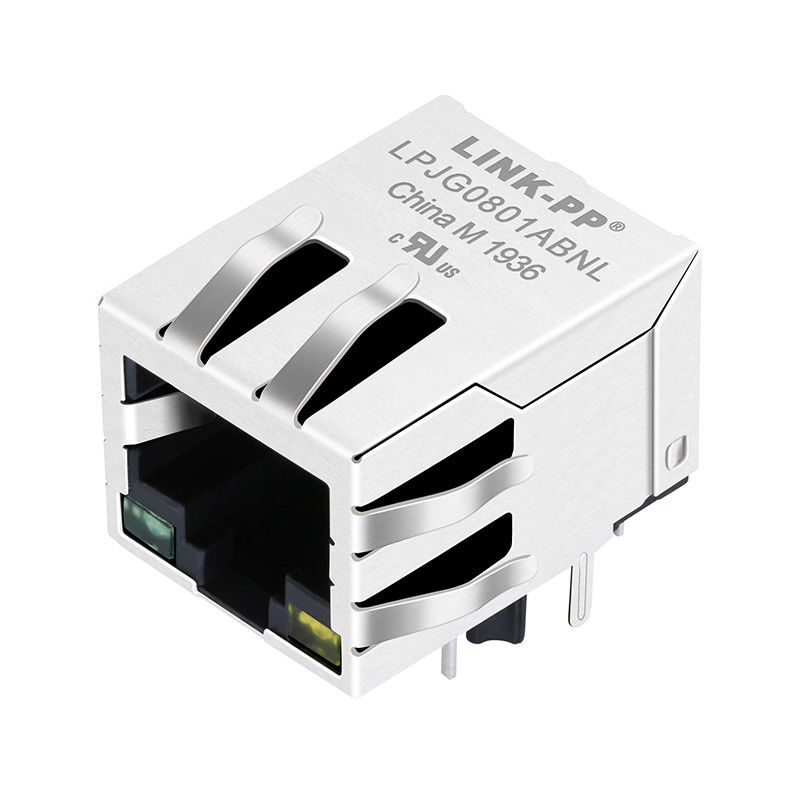

OKLA1T109-43LFé umMagJack RJ45 1000BASE-T de porta única (conector magnético integrado, IMC)projetado para equipamentos de rede Gigabit Ethernet. EsseConector RJ45 de ângulo reto 1×1integra transformadores de isolamento Ethernet, filtragem de modo comum, resistores de correspondência de impedância e um capacitor de alta tensão em um pacote compacto, reduzindo significativamente o espaço do PCB e melhorando o desempenho EMI.
Compatível comIEEE 802.3abeFCCrequisitos, o KLA1T109-43LF suportaTransmissão 1000BASE-T por cabo UTP Categoria 5e recursosLEDs duplos integradospara link e indicação de atividade. ComIsolamento 1500Vrms,OCL mínimo de 350μH, e750 ciclos de acasalamento, é uma solução ideal para redes corporativas, Ethernet industrial, dispositivos de comunicação IP e sistemas de rede incorporados.
| Parâmetro | Especificação |
|---|---|
| Número da peça | KLA1T109-43LF |
| Tipo de produto | Conector RJ45 magnético integrado (MagJack) |
| Configuração | 1 × 1 porta única |
| Padrão Ethernet | IEEE 802.3ab |
| Taxa de dados | Ethernet Gigabit 1000BASE-T |
| Tipo de montagem | Ângulo reto através do furo |
| Blindagem | Blindado |
| Magnética | Integrado |
| Temperatura operacional | 0°C a +70°C |
| Temperatura de armazenamento | -25°C a +85°C |
| Conformidade | RoHS, IEEE 802.3ab, FCC |
| Parâmetro | Especificação |
|---|---|
| Relação de giros (±5%) | TX: 1CT:1CT / RX: 1CT:1CT |
| Indutância de Circuito Aberto (OCL) | 350 μH min. (@ 100 kHz, 0,1 V, 8 mA DC Bias) |
| Tensão de isolamento (HI-POT) | 1500 Vrms (@ 60 Hz, entrada para saída) |
| Perda de inserção (máx.) | ≤ 1,0 dB (1–100 MHz) |
| Conversa cruzada (mín.) |
≥ 40 dB (0,3–30 MHz) ≥ 35 dB (30–60 MHz) ≥ 30 dB (60–100 MHz) |
| Perda de retorno (mín. a 100 Ω de carga) |
≥ 16 dB (1–30 MHz) ≥ 13,5 dB (30–40 MHz) ≥ 11,5 dB (40–50 MHz) ≥ 10 dB (50–80 MHz) |
| Rejeição de modo comum (CMR) |
≥ 30 dB (1–30 MHz) ≥ 25 dB (30–60 MHz) ≥ 20 dB (60–125 MHz) |
| Recurso | Material/Especificação |
|---|---|
| Material da Habitação | Termoplástico, UL 94V-0, Preto |
| Escudo Metálico | Latão com revestimento de níquel de 20 μin |
| Fio de contato/mola | Bronze Fósforo com Revestimento Seletivo de Ouro |
| Pinos de solda | SUS430, banhado a solda, 0,50 × 0,35 mm |
| Durabilidade de acasalamento | Mínimo 750 ciclos de acasalamento |
| Temperatura operacional | 0°C a +70°C |
| Temperatura de armazenamento | -25°C a +85°C |
| Categoria | Parâmetro | Dimensão |
|---|---|---|
| Dimensões Gerais | Largura | 16,00 mm [0,630 pol.] |
| Altura (Carcaça)* | 13,60 mm [0,536 pol.] | |
| Profundidade (comprimento) | 21,30 mm [0,839 pol.] | |
| Pins e localização de postagens | Comprimento do pino de sinal traseiro | 3,20 mm [0,126 pol.] |
| Altura do poste de localização de plástico | 3,20 mm [0,126 pol.] | |
| Tamanho do pino do LED frontal (espessura × largura) | 0,50 × 0,60 mm [0,020 × 0,024 pol.] (4 pinos) | |
| Espessura do pino de sinal traseiro | 0,35 mm [0,014 pol.] (8 pinos) | |
| Vista frontal (layout de LED) | Configuração de LED | Esquerda: LED Verde / Direita: LED Amarelo |
| Passo do pino do LED esquerdo (verde) | 3,10 mm [0,122 pol.] | |
| Passo do pino do LED direito (amarelo) | 3,00 mm [0,118 pol.] | |
| Pino LED Extremo Esquerdo na Borda do Conector | 3,10 mm [0,122 pol.] | |
| Extensão central dos pinos LED externos | 11,43 mm [0,450 pol.] | |
| Espaçamento da vista lateral | Pino do LED frontal na guia do escudo frontal | 6,35 mm [0,250 pol.] |
| Pino LED frontal no centro do poste de plástico | 8,89 mm [0,350 pol.] | |
| Centro do Poste de Plástico até a 1ª Linha de Pinos de Sinalização | 3,15 mm [0,124 pol.] | |
| 1ª linha de pinos de sinal até a 2ª linha de pinos de sinal | 1,20 mm [0,047 pol.] | |
| Vista inferior / pegada PCB | Extensão das abas do escudo frontal | 11,43 mm [0,450 pol.] |
| Extensão dos postes de localização de plástico inferior | 11,43 mm [0,450 pol.] | |
| Passo do pino de sinal traseiro (pinos adjacentes) | 1,27 mm [0,050 pol.] | |
| Face frontal para centro da aba do escudo traseiro | 10,70 mm [0,422 pol.] | |
| Centro da coluna de plástico para centro da guia do escudo traseiro | 5,08 mm [0,200 pol.] | |
| Centro da guia do escudo frontal para o centro do poste de plástico | 3,38 mm [0,133 pol.] |
O KLA1T109-43LF foi projetado com uma área de PCB padronizada que suporta montagem automatizada de furo passante.
As principais vantagens do design incluem:
A pegada padronizada ajuda a reduzir o esforço de redesenho ao substituir conectores Gigabit RJ45 MagJack compatíveis.
O KLA1T109-43LF é umconector Gigabit RJ45 de porta única com magnetismo integrado, projetado para aplicações Ethernet IEEE 802.3ab 1000BASE-T.
Sim. Ele integra transformadores de isolamento Ethernet, resistores de correspondência de impedância e um capacitor de alta tensão no invólucro do conector RJ45.
O conector suportaEthernet Gigabit 1000BASE-Ttransmissão por cabo UTP Categoria 5.
O magnetismo integrado forneceIsolamento 1500Vrmsentre a Ethernet PHY e o cabo de rede.
Sim. O conector inclui um LED verde e um LED amarelo, comumente usados para indicação de link, velocidade ou atividade.
Sim. O KLA1T109-43LF está em conformidade com os requisitos ambientais RoHS.
Sim. LINK-PP oferece soluções MagJack LPJG0801ABNL Gigabit RJ45 compatíveis com desempenho elétrico equivalente, compatibilidade de PCB e suporte de fabricação de longo prazo.
