Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: 7499010004A
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.15
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 250000-320000/Month

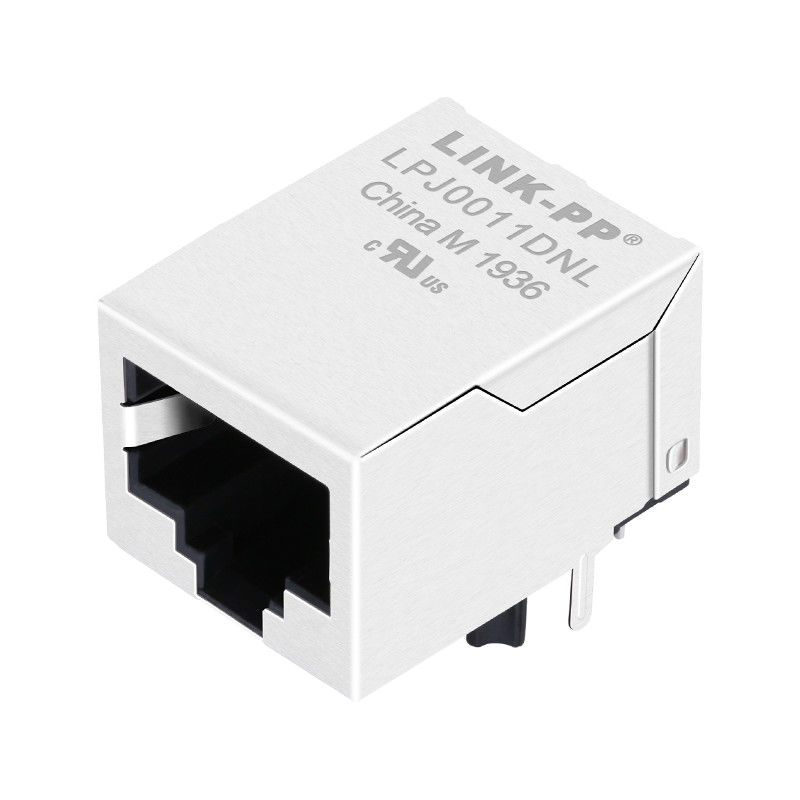

P/N: |
7499010004A |
Cruz p/n: |
LPJ0011DNL |
Tipo de conector: |
Magnético Integrado RJ45 (MagJack) |
Velocidade da Ethernet: |
10/100 Mbps (100BASE-TX) |
Contagem de portas: |
Porta única (1×1) |
Blindagem: |
Blindado |
LEDs: |
Sem LEDs |
Montagem: |
Orifício passante em ângulo reto |
Tensão de isolamento: |
1500 VRMS |
Indutância: |
350µH |
Temperatura operacional: |
0 ° C a +70 ° C. |
Conformidade: |
IEEE 802.3u, RoHS, REACH, UL 62368 |
P/N: |
7499010004A |
Cruz p/n: |
LPJ0011DNL |
Tipo de conector: |
Magnético Integrado RJ45 (MagJack) |
Velocidade da Ethernet: |
10/100 Mbps (100BASE-TX) |
Contagem de portas: |
Porta única (1×1) |
Blindagem: |
Blindado |
LEDs: |
Sem LEDs |
Montagem: |
Orifício passante em ângulo reto |
Tensão de isolamento: |
1500 VRMS |
Indutância: |
350µH |
Temperatura operacional: |
0 ° C a +70 ° C. |
Conformidade: |
IEEE 802.3u, RoHS, REACH, UL 62368 |
|
Categoria |
Parâmetro | Especificações |
|---|---|---|
| Geral e Mecânico | Número da parte | 7499010004A |
| Tipo de conector | RJ45 Jack (mulher) | |
| Código USOC | RJ45 | |
| Configuração de porta | 1 × 1 (Porto único) | |
| Posições / Contactos | 8P8C | |
| Estilo de montagem | Através da tecnologia de buracos (THT) | |
| Ângulo de montagem | Ângulo reto | |
| Estilo de terminação | Soldagem | |
| Ciclos de acasalamento | 750 Ciclos | |
| Indicador LED | Nenhum | |
| Nível de sensibilidade à humidade (MSL) | Nível 1 | |
| Performance elétrica | Padrão Ethernet | 100BASE-TX |
| Categoria de desempenho | Cat 5 | |
| Indutividade (L) | 350 μH @ 100 kHz / 100 mV | |
| Relação de voltas (n) | 11 (± 2%) | |
| Voltagem de isolamento | 1500 Vrs, 1 minuto | |
| Perda de inserção (IL) | ≤ 1 dB (1 ‰ 100 MHz) | |
| Perda de retorno (RL) | ≥ 16 dB (130 MHz) | |
| ≥ 13,5 dB (3060 MHz) | ||
| ≥ 12 dB (6080 MHz) | ||
| ≥ 10 dB (80~100 MHz) | ||
| Interferência transversal (CT) | ≥ 30 dB (1100 MHz) | |
| Relatório de rejeição de modo comum (CMRR) | ≥ 30 dB (1100 MHz) | |
| Materiais | Material de habitação | PA66 termoplástico, preto |
| Classificação de inflamabilidade das habitações | UL94 V-0 | |
| Material do escudo | De aço | |
| Revestimento de escudo | 50 μin Níquel | |
| Material de contacto | Fósforo Bronze | |
| Revestimento de contacto | 30 μin Ouro a mais de 50 μin Níquel | |
| Ambiente | Temperatura de funcionamento | 0°C a +70°C |
| Temperatura de armazenamento | < 40°C | |
| Umidade de armazenamento | < 75% RH (embalagem original) | |
| Conformidade e certificações | Conformidade IEEE | IEEE 802.3u |
| Conformidade com a RoHS | Conformidade (2011/65/UE & 2015/863) | |
| Conformidade com o REACH | Conforme com a norma (CE) n.o 1907/2006 | |
| Certificação de segurança | cURus Reconhecido, processo n.o E472316 (UL 62368) |
| Característica do perfil | Reunião livre de Pb | Reunião Sn-Pb |
|---|---|---|
| Temperatura de pré-aquecimento Min (Ts min) | 100°C | 100°C |
| Temperatura de pré-aquecimento típica (T típica) | 120°C | 120°C |
| Temperatura máxima de pré-aquecimento (Ts max) | 130°C | 130°C |
| Tempo (s) de pré-aquecimento(Ts min a Ts max) | 70 s | 70 s |
| Taxa de aceleração (ΔT) | ≤ 150°C no máximo. | ≤ 150°C no máximo. |
| Temperatura máxima (Tp) | 250°C ∼ 260°C | 235°C ∼ 260°C |
| Tempo de temperatura máxima (tp) | Total ≤ 10 s(≤ 5 s por onda) | Total ≤ 10 s(≤ 5 s por onda) |
| Taxa de descida da rampa (min.) | ~2 K/s | ~2 K/s |
| Taxa de descida da rampa (típica) | ~ 3,5 K/s | ~ 3,5 K/s |
| Taxa de descida da rampa (máximo) | ~ 5 K/s | ~ 5 K/s |
| Tempo total de ciclo (25°C a 25°C) | Quatro minutos. | Quatro minutos. |
