Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP5007NL
Documento: LP5007NL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400pcs
Preço: $0.06-$0.6
Detalhes da embalagem: fita e carretel,
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000 pelo mês
Número da peça: |
LP5007NL |
Número do pino: |
24 pinos |
OCL: |
minuto 350uh |
Tensão de isolamento: |
1500 VRMS |
Taxa de dados: |
100base-t |
Número de canais/portos: |
Solteiro |
PoE: |
Não |
Tipo de montagem: |
smt |
Turns Ratio: |
1:1 |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |
Número da peça: |
LP5007NL |
Número do pino: |
24 pinos |
OCL: |
minuto 350uh |
Tensão de isolamento: |
1500 VRMS |
Taxa de dados: |
100base-t |
Número de canais/portos: |
Solteiro |
PoE: |
Não |
Tipo de montagem: |
smt |
Turns Ratio: |
1:1 |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |

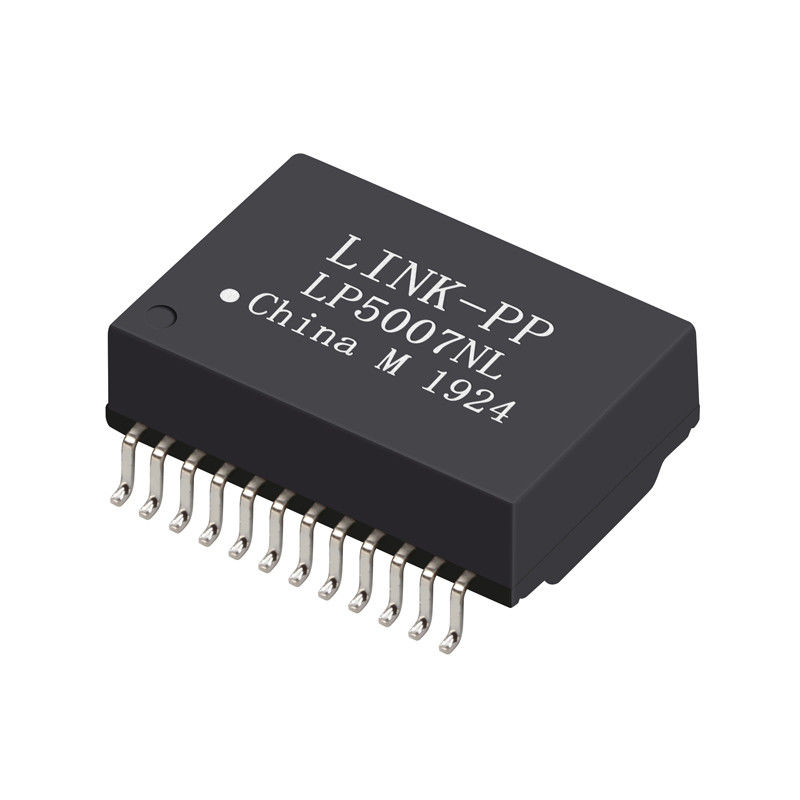

LP5007NL 1000Base-T SMT LAN transformador módulo, design de um único porto de 24 pinos com indutividade de 350μH, isolamento de 1500V, ampla faixa de 40°C a +85°C. Compatível com Pulse H5007NL, WE 749020011A,A utilização de um sistema de transmissão automática, ideal para módulos Ethernet e RJ45 industriais.
| Título |
Módulos magnéticos 1000base-t concebidos para suportar transceptores Gigabit |
||
|
Tipo |
P/N |
Fabricante |
Descrição |
|
Transformador Gigabit |
LP5007NL |
LINK-PP |
1000BASE-T PORTE único 1:1 |
|
|
|||
|
Série |
Interface |
Aplicação Ethernet |
Ligue o rádio. |
|
MagnéticosModulos |
Isolamento e dados |
10/100/1000 Base-T |
1:1 |
|
|
|||
|
Duração |
Largura |
Altura |
Os padrões são cumpridos |
|
17.55mm |
12.20mm |
6.00 mm |
IEEE 802.3, UL 94 V-0 |
OModulo de transformador LAN LP5007NL 1000M BASE-Té concebido para:10/100/1000Módulos de conectores Base-T RJ45 e interfaces Ethernet PHYCom a participaçãoExcelente integridade do sinal, indutividade estável, alta tensão de isolamento e ampla faixa de temperatura industrial, o LP5007NL é ideal pararoteadores, switches, Ethernet industrial, automação, câmaras IP e equipamento de rede IoT.
Este modeloCompatibilidade elétrica e mecânica completacom componentes líderes na indústria, tais comoPulso H5007NL / H5007NLT, WE 749020011A, Belfuse S558-5999-P3-F e Halo TG1G-S002NZ, tornando-o umSolução de substituição de saída para produção de SMT em grande volume.
ComIndutância estável de 350 μH, baixa perda de inserção e perda de retorno otimizada, LP5007NL garanteDiagramas de olhos limpos, baixo jitter e transmissão de dados confiável 1000Base-T.
OtimizadoDesempenho do DCMR e da transmissãosuprimir eficazmenteruído de modo comum e EMI, apoiandoComunicação robusta em ambientes industriais eletricamente barulhentos.
Concebido paraTemperatura de funcionamento de 0 °C a +70 °C, LP5007NL entregaestabilidade a longo prazoem ambientes difíceis, comoAutomatização de fábricas, câmaras IP ao ar livre e gateways industriais.
LP5007NL forneceCompatibilidade pin-to-pin e elétricacom os principais modelos industriais, incluindo:
Isto asseguraqualificação de segunda fonte sem problemas e diversificação da cadeia de abastecimento sem riscos.
| Parâmetro | Símbolo | Condições de ensaio | Min. | Tipo | Max. | Unidade |
|---|---|---|---|---|---|---|
| Relação de voltas | n | 1CT: 1CT | - Não. | 1:1 | ± 5% | - Não. |
| Indutividade OCL | L | 100 kHz, 100 mV, 8 mA DC | 350 | - Não. | - Não. | μH |
| Perda de inserção | II | 1 ‰ 100 MHz | - Não. | - Não. | ¥1.0 | dB |
| Perda de retorno | RL | 1 ̊30 MHz | ¥18 | - Não. | - Não. | dB |
| Perda de retorno | RL | 40 MHz | ¢16 | - Não. | - Não. | dB |
| Perda de retorno | RL | 50 MHz | ¥12 | - Não. | - Não. | dB |
| Perda de retorno | RL | 60 ̊80 MHz | ¥10 | - Não. | - Não. | dB |
| Transmissão | TC | 1 ‰ 100 MHz | ¥30 | - Não. | - Não. | dB |
| Diferencial da rejeição do modo comum | DCMR | 1 ‰ 100 MHz | ¥30 | - Não. | - Não. | dB |
| Hi-Pot | - Não. | 60 s | 1500 | - Não. | - Não. | VRS |
OModulo de transformador LAN LP5007NL 1000M BASE-Tfornece umaSolução compatível de alta fiabilidade, optimizada para SMTparaConector Gigabit Ethernet RJ45 e projetos PHYComExcelente desempenho elétrico, faixa de temperaturas industrial e ampla compatibilidade de referência cruzada, LP5007NL garantedesempenho estável da rede e abastecimento seguro da cadeia de abastecimento.
| Parâmetro | Descrição |
|---|---|
| Fabricante | LINK-PP |
| Número da parte | LP5007NL |
| Tipo de produto | Módulo de transformador LAN |
| Portos | 1 |
| Velocidade | 10/100/1000Base-T |
| Instalação | SMT |
| Embalagem | Tape & Reel |
| Situação | Atividade |
Como fabricante profissional de componentes magnéticos, a LINK-PP introduz uma nova gama de módulos magnéticos para LAN. Eles são otimizados para uso com aplicações LAN (local area network).Outras aplicações adequadas incluem HubO protocolo Ethernet é a base comum para a comunicação de dados. Estes módulos de magnetismo 1000base-t seguem o padrão IEEE 802.3.10 Base-T com 10 Mbit/s, 100 Base-T com 100 Mbit/s, e 1000 Base-T com 1 Gbit/s velocidade de transmissão.Suporta um intervalo de temperatura de funcionamento alargado de 0 °C a +70 °C.
