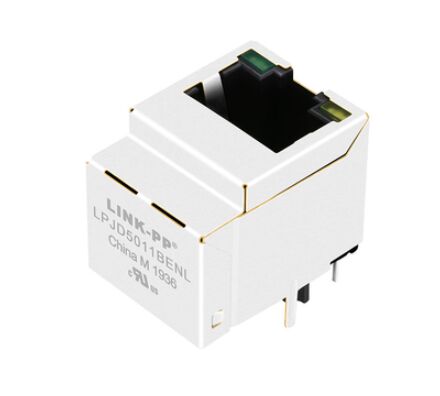

LPJD5011BENL RJ45 Jack vertical com magnético integrado 10/100Base-T

LPJD5011BENL conector vertical RJ45 com magnéticos integrados suporta 10/100 Base-T Ethernet. 1x1 porta, isolamento de 1500Vrms, LEDs, ideal para roteadores, switches e aplicações LAN na placa-mãe.

LPJD5011BENL Conector RJ45 Vertical com Magnetismo

OLPJD5011BENLé um sistema de alta performanceConector RJ45 vertical com magnéticos integrados, especialmente concebidos para10/100 Base-T Ethernet aplicaçõesProjetado para atenderNormas IEEE 802.3, este compactoConector LAN 1x1Simplifica o layout do PCB, reduz a EMI e melhora a integridade do sinal.

É amplamente utilizado emDispositivos SOHO, LAN-on-Motherboard (LOM), switches e roteadores, tornando-a uma escolha fiável para os fabricantes de equipamentos de rede que procuram desempenho estável e eficiência de custos.

Especificações elétricas @25°C

1. Relação de voltas (RX/TX):1CT:1CT ± 5%

2Indutância de circuito aberto (OCL):≥ 350 μH @ 100 kHz

3Perda de inserção:≤ -1,2 dB (1100 MHz)

4Perda de retorno:

• 1 ̊30 MHz: ≥ -16 dB
• 3060 MHz: ≥ -12 dB
• 60 ̊80 MHz: ≥ -10 dB
• 80-100 MHz: ≥ -8 dB

5Transmissão:≤ -30 dB

6Rejeição de modo comum:≤ -30 dB

7Voltagem de isolamento:1500Vrms (PHY para linha)

Estas especificações garantemTransmissão de dados estável, ruído reduzido e alta supressão de EMI, que são críticos para a confiabilidade da Ethernet.

LPJD5011BENL 10/100Base-T Ficha de dados do Jack RJ45 vertical

LPJD5011BENL Ficha de dados RJ45 vertical - Layout de PCB

LPJD5011BENL Ficha de dados RJ45 vertical - Esquema

Materiais e qualidade da construção

• Habitação:PBT + 30% de fibra de vidro (UL94V-0)
• Contactos:Fósforo Bronze (C5210R-EH)
• Pins:Brasão (C2680R-H)
• Escudo:Aço inoxidável SUS304
• Revestimento de contacto:Ouro 6μ"/15μ"/30μ" opcional

Asseguraexcelente durabilidade, resistência à corrosão e longos ciclos de acasalamento
