Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: 0826-1X1T-GJ-F
Documento: LPJK6003AONL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: $ 1.68
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
Número da peça: |
0826-1X1T-GJ-F |
Tipo de produto: |
Módulo de conector integrado |
Número de portas: |
1x1 |
Velocidade: |
10/100Base-T |
AVALIAÇÃO DO PONTO DE ENTRADA: |
PoE+ 30W |
Configuração da porta: |
Tab up |
Tipo de montagem: |
Através do buraco |
Tabs EMI: |
Sim |
Tipo de LED: |
OG/Y |
Temperatura operacional: |
-40°C a +85°C |
Número da peça: |
0826-1X1T-GJ-F |
Tipo de produto: |
Módulo de conector integrado |
Número de portas: |
1x1 |
Velocidade: |
10/100Base-T |
AVALIAÇÃO DO PONTO DE ENTRADA: |
PoE+ 30W |
Configuração da porta: |
Tab up |
Tipo de montagem: |
Através do buraco |
Tabs EMI: |
Sim |
Tipo de LED: |
OG/Y |
Temperatura operacional: |
-40°C a +85°C |

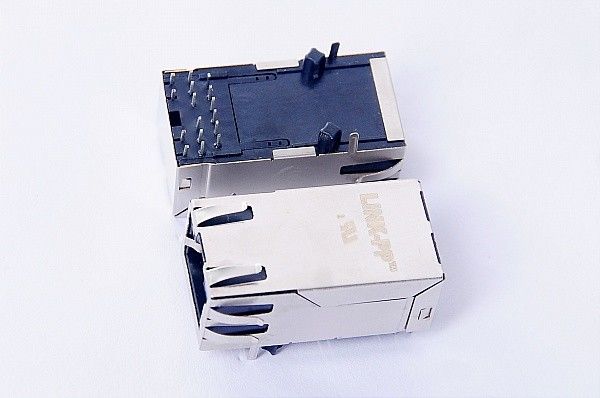

OBel Fuse 0826-1X1T-GJ-FÉ um módulo de conector integrado (ICM) de uma única porta (1x1) concebido para a Fast Ethernet industrial robusta e Power over Ethernet Plus (PoE+ / IEEE 802.3at) implantações. Com magnéticos integrados com umRelação de voltas 1CT:1CT, um intervalo alargado de temperatura de funcionamento de-40°C a +85°C, e uma normaPerfil da Abaixo, este conector fornece energia contínua até720 mA @ 57 VDC (30 W)assegurando um isolamento dielétrico de 2250 VDC.
| Parâmetro | Valor de especificação | Condição de ensaio / Notas |
|---|---|---|
| Relação de voltas (TP1 e TP2) | 1CT: 1CT (± 2%) | Transmissão e recepção de canais |
| Indutância de circuito aberto (OCL) | 350 μH Min. | @ 100 kHz, 100 mVrms, 11 mA DC Bias |
| Perda de inserção | -1,1 dB Max. (0,1 ‰ 1 MHz) -0,8 dB Max. (1 ¢65 MHz) -1,2 dB Max. (65 ̊100 MHz) |
Através da frequência de funcionamento |
| Perda de retorno | -18 dB Min. (0,5 ∼40 MHz) - ((12 + 20 log ((f/80 MHz)) dB (40~100 MHz) |
Impedância do sistema: 100 Ω |
| Rejeição de modo comum (CM a CM) | - 30 dB Min. | 100 kHz100 MHz |
| Rejeição de modo comum para modo diferencial (CM a DM) | - 35 dB Min. | 100 kHz100 MHz |
| Corrente de linha de corrente contínua equilibrada | 720 mA Max. Contínua @ 57 VDC 1.2 A Max. para 200 ms @ 57 VDC |
Concebido para aplicações IEEE 802.3at PoE+ |
| Isolamento de alto potencial (HiPot) | 2250 VDC | 100% de produção testada |
A unidade integra quatro resistores internos de terminação de 75 Ω, quatro condensadores de bloqueio de CC de 22 nF / 100 V,e um condensador de alta tensão de 1000 pF / 2 kV ligado ao escudo externo como parte da rede de terminação Bob Smith.
Ao encaminhar o PCB, mantenha os pares de diferenciais Ethernet de alta velocidade afastados de vias de alimentação barulhentas e de nós de comutação, particularmente abaixo e ao redor da área de proteção do conector.A manutenção da separação dos caminhos de alta DV/dt e de alta corrente ajuda a reduzir o acoplamento de ruído de modo comum e preserva a integridade do sinal.
Os caminhos de energia PoE são trazidos através de conexões VC dedicadas nos Pins 13, 14, 15 e 16.Estes pinos fornecem acesso aos caminhos de alimentação do par de cabos Ethernet relevantes para circuitos PoE PD ou PSE externos.
Usar traços ou planos de cobre suficientemente largos para o caminho da corrente PoE e dimensionar o cobre do PCB de acordo com a corrente exigida, a espessura do cobre, o aumento de temperatura admissível e o comprimento do roteamento.O dispositivo de referência suporta até 720 mA de corrente contínua de linha de CC equilibrada a 57 VDC, de modo que o caminho de alimentação do PCB circundante deve ser concebido com uma margem de carga de corrente adequada.
Evitar estreitos neck-downs, excessivos via resistência e transições de roteamento desnecessárias no caminho de corrente PoE, pois estes podem aumentar o aquecimento localizado e a queda de voltagem.
Assegurar que todas as lâminas de proteção e retenção fazem uma ligação curta e de baixa impedância à estrutura de chassi ou à estrutura periférica de proteção e de proteção.
A ligação à terra adequada do escudo ajuda a fornecer um caminho eficaz para o ruído de modo comum e melhora o desempenho EMI na interface do cabo Ethernet.e evitar o encaminhamento das correntes de retorno do escudo através de regiões sensíveis de solo digital ou analógico sempre que possível.
O método final de aterragem deve ser coordenado com o chassi a nível do sistema, a arquitetura de aterragem dos PCB, a estratégia de protecção ESD e os requisitos EMC.
O 0826-1X1T-GJ-F é projetado especificamente para redes 10/100BASE-T (Fast Ethernet).você deve selecionar uma série Gigabit MagJack de 8 canais / 4 pares em vez desta variante de 2 pares.
O conector suporta PoE + (IEEE 802.3at / Tipo 2) fornecendo até 30 watts. Ele lida com uma corrente contínua de linha equilibrada de 720 mA @ 57 VDC e corrente de entrada de pico de até 1.2 A @ 57 VDC durante 200 ms.
O 0826-1X1T-GJ-F possui uma orientação de porta Tab-Up (Latch Up).que é particularmente vantajoso para o hardware montado em DIN-rail e baseboard, onde os espaços livres no fundo são limitados.
O LED 1 (Pins 17/18) é um LED amarelo de uma única cor. O LED 2 (Pins 19/20) é um LED bicolor que emite laranja quando o Pin 19 é positivo e verde quando o Pin 20 é positivo.Ambos operam a correntes de acionamento para a frente de 20 mA padrão.
