Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: 0813-1X1T-43-F
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: $0.06-$0.35
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
Tipo de produtos: |
MagJacks (ICMs) |
Número da peça: |
0813-1X1T-43-F |
Número de portas: |
1x1 |
Velocidade: |
1000Base-T |
Tabs EMI: |
Com |
Liderado: |
sem |
Compatível com RoHS: |
Sim-RoHS |
Temperatura operacional: |
0 ~ + 70oC |
Tipo de produtos: |
MagJacks (ICMs) |
Número da peça: |
0813-1X1T-43-F |
Número de portas: |
1x1 |
Velocidade: |
1000Base-T |
Tabs EMI: |
Com |
Liderado: |
sem |
Compatível com RoHS: |
Sim-RoHS |
Temperatura operacional: |
0 ~ + 70oC |

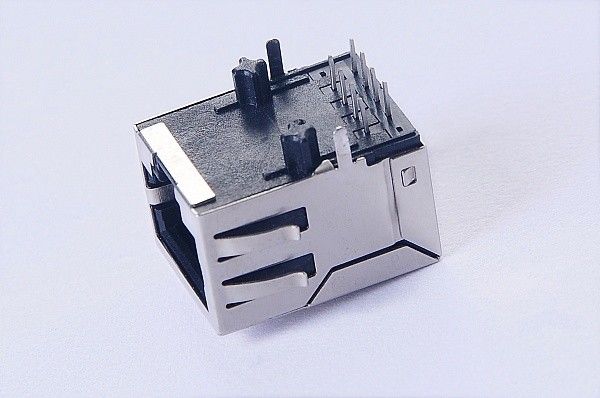

O 0813-1X1T-43-F é um módulo de conector integrado RJ45 de alto desempenho de porta única (1x1) projetado para aplicações 1000BASE-T (Gigabit Ethernet).Este MagJack® combina os benefícios de alta densidade de um conector RJ45 padrão da indústria com magnéticos de engenharia de precisão, proporcionando uma integridade superior do sinal, supressão de EMI e isolamento galvânico em um único componente de economia de espaço de PCB.
| Parâmetro | Especificações |
|---|---|
| Nome do produto | 0813-1X1T-43-F RJ45 com magnéticos |
| Tipo | MagJack / ICM |
| Número de portos | 1x1 |
| Velocidade | 1000BASE-T |
| Perfil de altura | Padrão |
| LED | - Não, não. |
| Configuração de porta | Abaixo |
| Classificação PoE | Não PoE |
| Tipo de montagem | Através do Monte Hole |
| Temperatura de funcionamento | 0°C a +70°C |
| Tabas do IME | - Sim, sim. |
| Conformidade com a RoHS | - Sim, sim. |
0813-1X1T-43-F é um 1x1 RJ45 MagJack (Módulo de Conector Integrado, ICM) projetado para aplicações Ethernet 1000BASE-T. Ele combina o conector RJ45 e magnéticos em uma única solução compacta,ajudando a simplificar o projeto de PCB, reduzir a complexidade do layout e suportar desempenho confiável Gigabit Ethernet.
Construído com um perfil de altura padrão, orientação de porta de barra para baixo, e montagem através do buraco,Este conector é uma escolha prática para equipamentos de rede que exigem retenção mecânica estável e integridade de sinal confiávelInclui também guias EMI e é compatível com a RoHS, tornando-o adequado para projetos modernos de redes industriais e comerciais.
1- Gira a proporção.
TP1: 1CT: 1CT ± 2%
TP2: 1CT: 1CT ± 2%
TP3: 1CT: 1CT ± 2%
TP4: 1CT: 1CT ± 2%
2. OCL@ 100kHz / 100mVRMS: 8mA DC bias: 350μH min.
3. Perda de inserção
0.1MHz a 1MHz: -1,1 dB máximo
1MHz a 65MHz: -0,5 dB máximo
65 MHz a 100 MHz: -0,8 dB máximo
100 MHz a 125 MHz: -1,2 dB no máximo
4Perda de retorno (mínimo)
0.5 MHz a 40 MHz: -18 dB
40MHz a 100MHz: -12 + 20log ((f/80MHz) dB
5Rejeição de modo comum a modo comum:100 kHz a 100 MHz: -30 dB min.
6Rejeição de modo comum para modo diferencial:100 kHz a 100 MHz: -35 dB min
7Hipot / Voltagem de isolamento:1500 Vrms ou 2250 VDC
O 0813-1X1T-43-F MagJack é uma solução versátil para uma ampla gama de dispositivos habilitados para Ethernet, incluindo:
Este conector RJ45 com magnéticos é ideal para:
Como os ímãs estão integrados no conector, o projeto pode ser mais compacto e mais fácil de rotear.
A peça é projetada para 1000BASE-T, tornando-se uma boa opção para ligações Ethernet de cobre de alta velocidade.
A configuração de guias para baixo e o não suporte ao design de LED simplificaram os layouts do painel frontal e da placa.
As guias EMI incorporadas ajudam a melhorar o controlo do ruído e suportam um desempenho do sistema mais robusto.
Com conformidade RoHS, este conector se adapta aos requisitos ambientais e de fabricação modernos.
