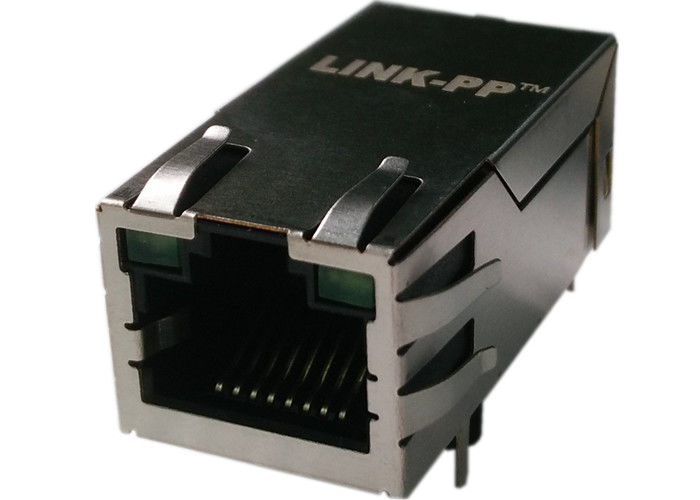

JK0-0177NL 1000BASE-T PoE+ RJ45 PoE+ RJ45 Conector (Tab-Up, 35W PSE, 2250VDC)

O JK0-0177NL é um módulo de conector integrado (ICM) RJ45 Gigabit (1000BASE-T) de alto desempenho e porta única (1x1) da série proprietária PulseJack TM.Projetado com uma arquitetura interna avançada com 12 pinos de sinal discretos e 4 pinos de energia PoE+ isolados, o JK0-0177NL está totalmente em conformidade com as especificações IEEE 802.3at / IEEE 802.3bt.

Ele fornece até 35W de potência contínua no local PSE (15W ¥ 30W no local PD) em 2 ou 4 pares, mantendo um robusto isolamento dielétrico de 2250 VDC.Com uma indutividade mínima de circuito aberto (OCL) de 350 μH, líder no setor, verificada sob 20 mA de desvio de corrente contínua do lado da linha, o JK0-0177NL garante zero saturação do núcleo em configurações PoE de alta potência.é otimizado para hardware de rede de alta densidade, câmaras de segurança IP, controladores inteligentes de edifícios e pontos de acesso corporativos.

1. Desempenho geral e ambiental

2. PoE Power Delivery & Electrical Characteristics (@ 25°C)

100Ω±15Ω100Ω±15Ω)

3Materiais, Durabilidade Mecânica e Configuração LED

IF=20 mAIF = 20 mA

Ficha de dados do conector JK0-0177NL RJ45

Engenharia Deep-Dive: Por que escolher o JK0-0177NL?

1. 20 mA DC Bias Tolerance: Prevenção da saturação do núcleo sob correntes de desequilíbrio elevados

A maioria dos ICM Gigabit genéricos só são classificados para 11 mA DC bias sob o padrão IEEE 802.3 legado.

O Pulse JK0-0177NL garante um mínimo de 350 μH OCL a 20 mA DC bias, fornecendo quase o dobro da margem de saturação dos conectores convencionais.Estabiliza a perda de retorno de alta frequência, e elimina completamente a queda de pacotes ou a batida de ligações em cabos longos (até 100 metros).

OCL STABILITY VS. DC BIASACTUALIndutância (μH)400│ │ │ │ │ │ │
│ │350│ │ │ │ │<--- JK0-0177NL (350μH @ 20mA)│ │300│ │ │ │ │
│ │<- - - - - - - - - - - - -Largue. <11mA)250│ │ │ │ │ │ │0mA11mA20mA30mA (Bias de CC)

212 sinais + 4 pines PoE separados

Ao contrário dos conectores integrados comuns que combinam toques centrais em traços de sinal internos, o JK0-0177NL possui uma separação física exclusiva de 12 pinos de sinal e 4 pinos de energia PoE de calibre pesado.

• Desacoplamento térmico: Isola até 35 W de aquecimento contínuo de CC de sinais diferenciais PHY sensíveis.
• Reduzido Near-End Crosstalk (NEXT): Minimiza o acoplamento de indutividade mútua entre transientes de injeção de energia e transformadores de dados.

Design de hardware e recomendações de layout de PCB

1Roteamento PoE de alta corrente (4 pinos de alimentação):

• Rotear os 4 traços de energia PoE dedicados com uma largura de pelo menos 30 a 35 mils (para 1 oz de cobre) para acomodar até 720 mA de correntes contínuas de linha com aumento mínimo de temperatura.
• Colocar um polígono de transferência térmica local sob os pinos de retorno de potência para conduzir o calor diretamente para os planos internos de terra/potência.

2. 2250 VDC Limite de isolamento:

Manter uma distância livre absoluta ≥ 2.0 mm entre os circuitos laterais da linha frontal (chassis/escudo) e os circuitos laterais PHY digitais (terra lógica) para passar com segurança no ensaio dielétrico de 2250 VDC.

3. Perfil térmico da solda por ondas:

Como o módulo possui uma caixa termoplástica MSL 1, está pronto para soldagem por ondas diretamente da embalagem.A temperatura máxima recomendada é de 260°C no máximo durante uma duração não superior a 10 segundos..

Informações sobre fornecimento, logística e encomendas

• Número da peça para encomenda: JK0-0177NL
• Norma de embalagem:Embalagens industriais antiestáticas em bandeja (cartões de embalagem de embalagem protetora).
• Sensibilidade à umidade:JEDEC MSL 1 (não é necessária embalagem seca ou cozimento antes da solda por ondas).
• Quantidade mínima de encomenda (MOQ):Quantidades padrão de bandeja completa (Quantidades de amostra suportadas para prototipagem).
• Prazo de entrega da fábrica:6-10 semanas (Contacte o nosso serviço de vendas para obter um inventário dinâmico do buffer).

Perguntas Frequentes

P1: Qual é a diferença operacional entre o Pulse JK0-0177NL e o JXK0-0177NL?

R: A principal diferença reside na classificação da temperatura de funcionamento.O JXK0-0177NL foi concebido com fio magnético de temperatura prolongada e revestimento para suportar temperaturas industriais (-40°C a +85°C)Ambos os dispositivos compartilham pinos idênticos, dimensões de pegada e relações de voltas elétricas.

P2: O JK0-0177NL pode suportar energia PoE IEEE 802.3bt de 4 pares?

R: Sim. Embora o JK0-0177NL tenha sido inicialmente destinado à entrega de 30W IEEE 802.3at (PoE +) em 2 pares (usando conexões de linha MX1 e MX2, ou 15W usando MX3/MX4),sua geometria interna de transformador de 4 canais e extração de energia de 4 pinos dedicados permitem que ele suporte distribuição de energia de até 30W80W em todos os 4 pares sob o mais recente IEEE 802.3Bt padrão.

P3: Por que o viés de 350 μH @ 20 mA DC é crítico para aplicações PoE +?

R: Quando as correntes de corrente contínua elevadas fluem através de um cabo Ethernet, os desajustes de resistência entre os pares de condutores geram um viés de corrente contínua desequilibrado nos enrolamentos do transformador.O JK0-0177NL tem a garantia de manter uma indutividade de pelo menos 350 μH com um desvio de corrente contínua de 20 mA aplicado, evitando a saturação magnética que poderia distorcer os sinais diferenciais da Ethernet e causar perda de pacotes.

Q4: Quais transceptores Ethernet PHY são compatíveis com o JK0-0177NL?

A: A relação padrão de voltas 1CT: 1CT em todos os 4 canais diferenciais torna o JK0-0177NL universalmente compatível com todos os principais PHYs Gigabit Ethernet de modo de corrente e voltagem,Incluindo ICs de TI, Marvell, Broadcom, Realtek e Microchip.
