Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: HF-81606T
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
especificações: |
HF-81606T |
Aplicação: |
Lan Ethernet (não ponto de entrada) |
Pacote: |
SMD |
Número de Pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Núcleos pelo porto: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
especificações: |
HF-81606T |
Aplicação: |
Lan Ethernet (não ponto de entrada) |
Pacote: |
SMD |
Número de Pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Núcleos pelo porto: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |

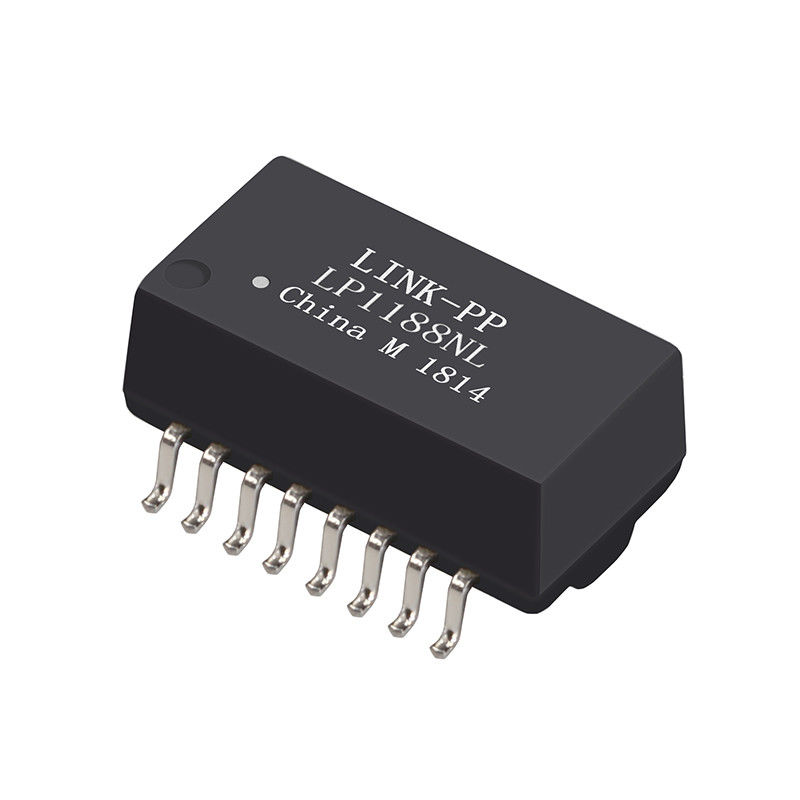

10/100BASE-TX único Magnetics portuário HF-81606 T
| Aplicação | ETHERNET do LAN (ponto de entrada de PoE&NON) |
| AutomDX | SIM |
| Comentário | RoHS LP1188NL complacente |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Construção | MOLDE DE TRANSFERÊNCIA |
| Núcleos pelo porto | 4 |
| Número de portos | Único porto |
| PWB | NENHUM PWB |
| Pacote | SMT |
| Altura do pacote (polegadas) | 0,225 ou outro |
| Altura do pacote (milímetros) | 5,715 ou outro |
| Comprimento do pacote (polegadas) | 1,12 ou outro |
| Comprimento do pacote (milímetros) | 28,448 ou outro |
| Largura do pacote (polegadas) | 0,63 ou outro |
| Largura do pacote (milímetros) | 16,002 ou outro |
| RoHS complacente | YES-RoHS-6 |
| Velocidade | 10/100/1000BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Gerencie a relação RX | 1CT: 1CT |
| Gerencie a relação TX | 1CT: 1CT |
| P/N principal | LP1188NL, etc. |
Especificações elétricas de HF-81606T (25)
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Perda de retorno:
1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Interferência
30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Vantagens competitivas:
16 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
| HF-81606T isolou ethernet Lan Transformer Module, 16 Magnetics dos pinos LP1188NL | |||
| 7499011121A | MIC38121-5356X-LF3 | MIC24010-5117 | 7499111447 |
| 7499011222A | MIC38011-5265T-LF3 | 7499111444 | 7499111614A |
| 7499210121A | 74990111215A | MIC24010-0104 | 7499511440 |
| 7499211121A | MIC25010-5110 | MIC24010-5137 | 7499511611A |
| 7499211125 | MIC25010-5101 | 74990110010 | 7499021125 |
| 7499211002A | MIC25011-5110 | 7499011442 | MIC24810-0104 |
| 7499211122A | MIC25013-5110 | MIC24111-0101 | MIC24811-0104 |
| 7499211123A | MIC25013-5223 | MIC24112-0101 | 7499021220 |
| 7499410420 | HF-81606T | MIC24111-0108 | MIC24811-0108 |
| 7499010441 | 74990112112 | 74990112116 | 7499210001A |
| 74990100011A | MIC2501A-5110 | MIC2411C-6131 | 7499210124A |
| 74990110030 | MIC25113-0141 | MIC24110-6131 | HF-81606T |
| 74990111217 | MIC2511C-6131 | MIC2411D-0117 | 74980111211 |
| 74990112116A | MIC2511A-0141 | MIC24011-0104 | 74990110013 |
| 74990101210 | MIC25113-6131 | MIC24011-5108 | MIC24018-5101 |
| 7499011001 | MIC25111-0110 | MIC24012-5101 | MIC24010-0229 |
| 7497110616 | MIC25210-0101 | MIC24012-5204 | 74990110011 |
| 7497111611A | HF-81606T | MIC24012-5117 | 74990112117 |
| 7498111001 | MIC25212-0110 | MIC2401D-5101 | MIC24019-0101 |
| 7498111120R | MIC25213-5210 | MIC2401D-5217 | MIC24010-0107 |
| 7499110122 | MIC25310-5110 | MIC24013-0102 | MIC24011-0101 |
| HF-81606T | MIC25311-0110 | MIC24013-5204 | 7499111121 |
| 7499110124 | 7499010218 | MIC24013-5104 | 7499111221A |
| 7499111000A | MIC24010-5101 | MIC24010-5104 | 7499111121A |
