Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: GST5009CLF
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$1.2
Detalhes da embalagem: T&R
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 5KK/mês
P/n: |
GST5009C LF |
LINK-PP P/N: |
LP82455NL |
Taxa de dados: |
1g |
Poe: |
350mA por par |
Montagem: |
Smd |
Amostras grátis: |
Disponível |
Série: |
Magnetismo LAN discreto |
Mecânico: |
15.10x10.00x4.00mm |
P/n: |
GST5009C LF |
LINK-PP P/N: |
LP82455NL |
Taxa de dados: |
1g |
Poe: |
350mA por par |
Montagem: |
Smd |
Amostras grátis: |
Disponível |
Série: |
Magnetismo LAN discreto |
Mecânico: |
15.10x10.00x4.00mm |

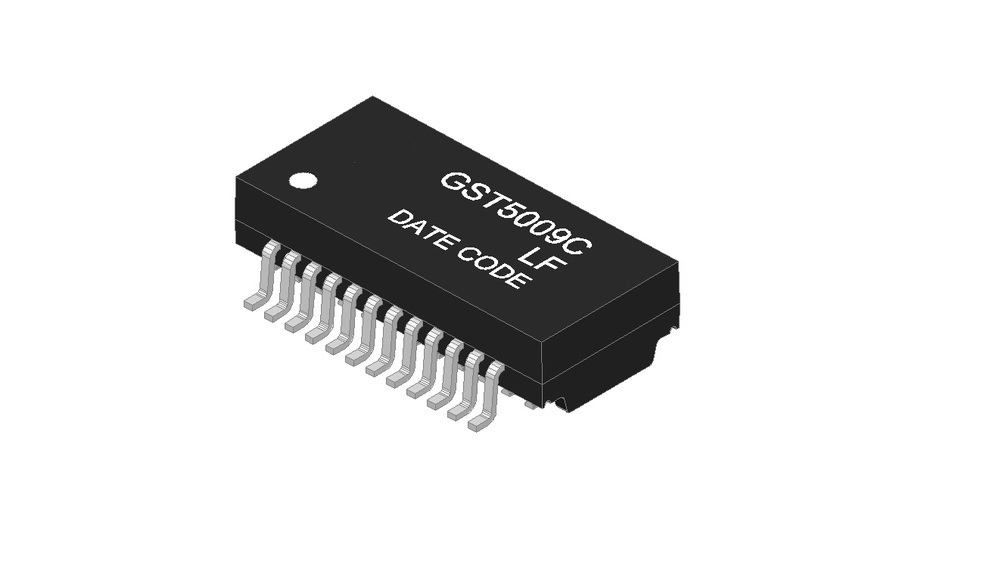

GST5009C LF / LP82455NL – Transformador Gigabit Ethernet 1000BASE-T
| Parâmetro | Condição do Teste | Valor |
|---|---|---|
| Relação de Espiras | 50KHz, 0.5V | 1CT : 1CT ± 2% |
| Indutância (Ls) | 100KHz, 0.1V, 12mA DC Bias | 350 µH Mín |
| Perda de Inserção | 1–100 MHz | -1.4 dB Máx |
| Perda de Retorno | 1–30 MHz | -16 dB Mín |
| Perda de Retorno | 40 MHz | -14.4 dB Mín |
| Perda de Retorno | 50 MHz | -13.1 dB Mín |
| Perda de Retorno | 60–80 MHz | -12 dB Mín |
| Perda de Retorno | 100 MHz | -10 dB Mín |
| Rejeição de Modo Diferencial para Modo Comum | 30 MHz | -45 dB Mín |
| Rejeição de Modo Diferencial para Modo Comum | 60 MHz | -40 dB Mín |
| Rejeição de Modo Diferencial para Modo Comum | 100 MHz | -35 dB Mín |
| Diafonia | 30 MHz | -40 dB Mín |
| Diafonia | 60 MHz | -35 dB Mín |
| Diafonia | 100 MHz | -30 dB Mín |
| Teste Hi-Pot | — | 1500 Vrms Mín |
