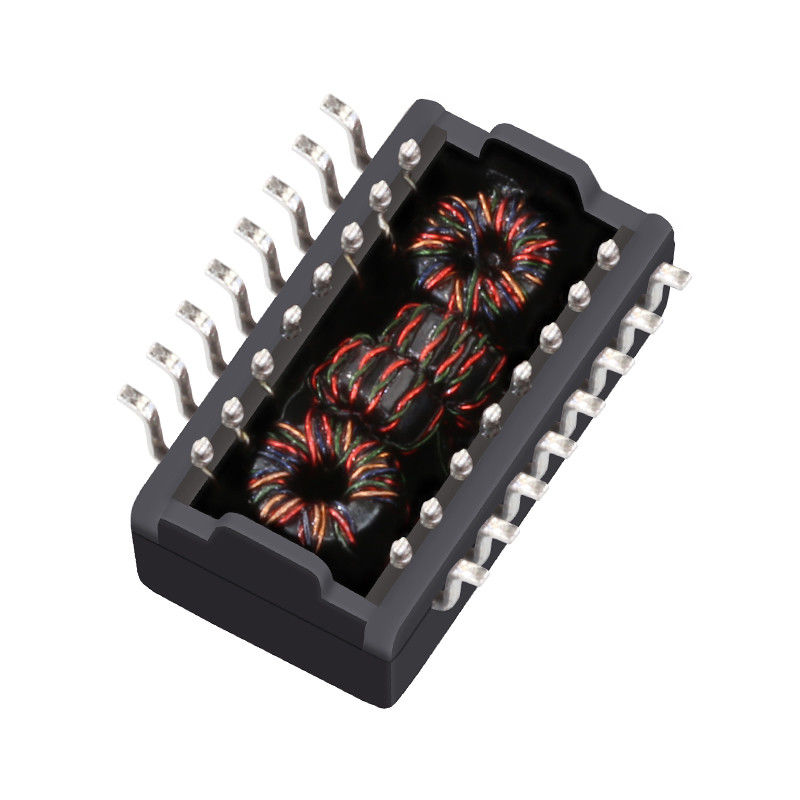

Transformador automotivo SMT dos ethernet de TG110-A050N2LF 10/100BASE-TX

O TG110-A050N2LF é um transformador SMT (Surface Mount Technology) de alto desempenho e grau automotivo, projetado especificamente para aplicações Ethernet 10/100BASE-TX. Fabricado pela Halo Electronics, este componente de porta única é totalmente qualificado AEC-Q200, garantindo os mais altos níveis de confiabilidade e durabilidade exigidos para ambientes automotivos rigorosos.

Projetado com um footprint SMD compacto, o TG110-A050N2LF fornece isolamento galvânico crítico e condicionamento de sinal, tornando-o um componente essencial para comunicação de dados de alta velocidade em veículos modernos.

• Confiabilidade de Grau Automotivo: Totalmente em conformidade com os padrões AEC-Q200, garantindo desempenho sob estresse mecânico e mudanças ambientais.
• Integridade de Sinal Otimizada: Possui uma relação de espiras 1CT:1CT para os canais de transmissão e recepção, proporcionando excelente casamento de impedância.
• Alto Isolamento: Oferece proteção Hi-Pot de 1500Vrms, protegendo chips PHY sensíveis contra surtos de tensão e ruído.
• Baixos Parasitas: Com uma capacitância máxima entre enrolamentos (Cw/w) de apenas 35pF e um baixo DCR de 0,9Ω, minimiza a distorção do sinal e a perda de inserção.
• Embalagem SMT Robusta: Projetado para montagem automatizada pick-and-place, reduzindo custos de fabricação e melhorando a eficiência do espaço na PCB.

Especificações Técnicas do Transformador SMT 10/100BASE-TX

Aplicações Típicas do Transformador Ethernet Automotivo TG110-A050N2LF

• Sistemas de infotainment automotivo
• Conectividade Ethernet no veículo
• Módulos de comunicação 10/100BASE-TX
• Hardware de rede automotiva
• Projetos de magnetismo SMD compactos que exigem qualificação AEC-Q200

Qualidade e Conformidade

O TG110-A050N2LF é livre de chumbo e compatível com RoHS. Sua qualificação AEC-Q200 significa que ele passou por testes extensivos de ciclagem de temperatura, polarização de umidade, choque mecânico e vibração, garantindo que atende às rigorosas demandas da cadeia de suprimentos automotiva global.

 FAQ Sobre Transformadores Ethernet AEC-Q200

O TG110-A050N2LF é uma opção prática para engenheiros que buscam um transformador que equilibre desempenho elétrico com qualificação automotiva. Seu OCL de 350µH, baixo DCR de 0,9Ω e limite de capacitância de 35pF suportam transmissão de sinal eficiente, enquanto a classificação hi-pot de 1500Vrms adiciona confiança de isolamento para aplicações Ethernet.

P1: Para que é usado o TG110-A050N2LF?

É um transformador Ethernet automotivo SMD de porta única 10/100BASE-TX projetado para infotainment automotivo e sistemas de rede semelhantes.

P2: O TG110-A050N2LF é qualificado AEC-Q200?

Sim. A folha de dados o lista como qualificado AEC-Q200.

P3: Qual é a relação de espiras do TG110-A050N2LF?

A relação de espiras é 1CT:1CT.

P4: Qual é a faixa de temperatura de operação?

A faixa de temperatura de operação listada é de 0 a +70°C.

P5: Qual classificação de isolamento ele fornece?

O transformador é especificado em hi-pot de 1500Vrms.
