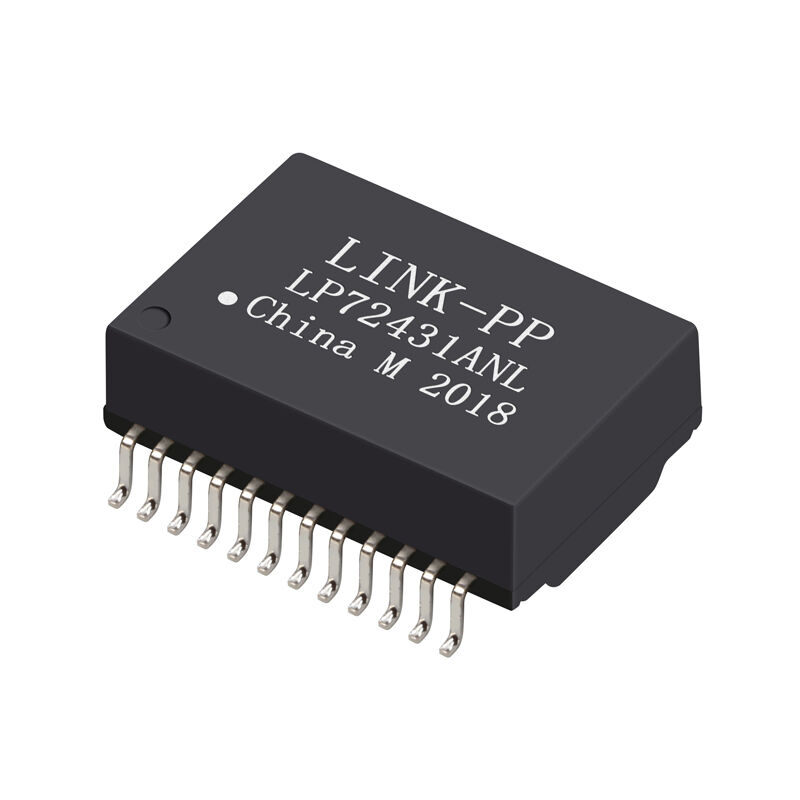

LP72431ANL Módulo Transformador 10GBASE-T para PoE++ IEEE 802.3bt

$0.6-$0.9Aplicações e Conformidade do LP72431ANL

Módulo Transformador 10GBASE-T

• Aplicações Primárias
• Sistemas Ethernet 10GBASE-T
• Equipamento de Fornecimento de Energia PoE++ (PSE)
• Dispositivos Alimentados (PD)
• Dispositivos SOHO (por exemplo, modems ADSL)
• LAN-on-Motherboard (LOM)
• Hubs e switches Ethernet

Equipamentos de rede corporativa e industrial

• Padrões e CertificaçõesEm conformidade com
• IEEE 802.3bt (PoE++)Certificado UL – Arquivo nº
• E484653

Em conformidade com RoHS

250°C (5 segundos)

Especificações Elétricas (@25°C)

1CT : 1CT ±5%

A configuração balanceada com center-tap garante o casamento de impedância adequado entre o PHY e o lado do cabo.

120µH Min

Otimizado para transmissão 10G de alta frequência, suportando condições de polarização DC PoE++.

1000mA Máx @ 57VDC (Contínuo)

Projetado para os requisitos de alta potência do PoE++.

1500Vrms

Fornece isolamento reforçado entre os circuitos primário e secundário.

-3.0 dB

Baixa perda de inserção suporta desempenho estável do diagrama de olho 10GBASE-T em faixas de frequência estendidas.

-6 dB a -12 dB

Garante o casamento de impedância adequado e minimiza a reflexão do sinal.

-25 dB

-20 dB

Supressão eficaz de EMI e ruído de modo comum em ambientes Ethernet de alta velocidade.

Datasheet do Módulo Transformador LP72431ANL 10GBASE-T PoE++

• Principais Vantagens de Engenharia do Transformador LP72431ANL 10G PoE++Otimizado para
• desempenho de alta frequência 10GBASE-TSuporta corrente DC contínua de 1000mA
• para PoE++
• Isolamento de 1500Vrms para segurança aprimorada
• Faixa de temperatura industrial (-40°C a +85°C)
• Pacote SMD compacto de 24 pinos

Projetado para montagem automatizada (Fita e Bobina)

Resumo do Transformador LAN SMT 10GO LP72431ANL é um módulo transformador 10GBASE-T PoE++

• que combina:
• Integridade de sinal de alta frequência (1–500MHz)
• Forte supressão de EMI
• Capacidade de manuseio de alta corrente
• Confiabilidade em temperatura industrial

Conformidade com IEEE 802.3bt

É ideal para switches Ethernet 10G de próxima geração, equipamentos industriais PoE++ e infraestrutura de rede de alto desempenho que requerem transmissão de dados estável e alta entrega de energia.

Perguntas Frequentes sobre Magnetismo LAN LP72431ANL 10G PoE++

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta: O LP72431ANL é um módulo transformador de magnetismo LAN 10GBASE-T PoE++ projetado para Ethernet de alta velocidade com entrega de energia aprimorada. Ele foi projetado para suportar aplicações IEEE 802.3bt (PoE++), onde transmissão de dados 10G e alta capacidade de corrente DC

são necessários. As aplicações típicas incluem switches corporativos, equipamentos de fornecimento de energia PoE++ (PSE), dispositivos alimentados (PD) e sistemas de rede de alto desempenho.

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta: O LP72431ANL possui alta capacidade de manuseio de corrente DC de 1000mA contínuos @57VDC, isolamento reforçado (1500 Vrms) e magnetismo otimizado de alta frequência. Essas características garantem que ele possa operar de forma confiável sob cargas de energia PoE++

enquanto mantém a integridade do sinal 10G estável em todo o link LAN.

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta: Sim. O LP72431ANL está totalmente em conformidade com IEEE 802.3bt, o padrão que define os requisitos PoE++ para entrega de energia e desempenho de sinalização Ethernet. Ele possui Certificação UL (Arquivo nº E484653) e atende à 250°C por 5 segundos

.

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta: O transformador LP72431ANL apresenta uma relação de espiras 1CT : 1CT ± 5% com center-tap para todos os canais. Essa configuração balanceada garante o casamento de impedância adequado entre o PHY Ethernet e o cabo, o que é crucial para manter o 250°C por 5 segundos

.

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta:

• O LP72431ANL é projetado para suporte de sinal de banda larga de 1 MHz a 500 MHz, incluindo baixa perda de inserção e perda de retorno controlada que ajudam a preservar a integridade do sinal para aplicações 10G:Perda de Inserção:
• até -3.0 dB (400–500 MHz)Perda de Retorno:
• ≥ -18 dB em faixas de frequência chaveDiafonia:
• típico -25 dBCMRR:

típico -20 dBEssas especificações suportam um desempenho robusto de transmissão 10GBASE-T

e baixa EMI.

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta: Sim. O LP72431ANL possui uma ampla faixa de temperatura de operação de -40°C a +85°C, tornando-o adequado para equipamentos de rede industrial, gabinetes externos e aplicações termicamente exigentes. O módulo também suporta condições padrão de refluxo de montagem em superfície de até 250°C por 5 segundos

.

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta: O LP72431ANL vem em um pacote Dispositivo de Montagem em Superfície (SMD) de 24 pinos, geralmente fornecido em Fita e Bobina

para montagem automatizada. O pacote compacto reduz mensuravelmente a pegada na placa, ao mesmo tempo que fornece estabilidade mecânica robusta.

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta: O LP72431ANL inclui magnetismo integrado otimizado para sinalização diferencial e rejeição de ruído de modo comum. Seu design oferece supressão eficaz de ruído de modo comum e diafonia, reduzindo EMI e melhorando o desempenho de erro de bit

em ambientes 10G de alta velocidade.

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta: Sim, o LP72431ANL é adequado para dispositivos SOHO (Small Office/Home Office), como modems ADSL ou portas LAN integradas. No entanto, sua capacidade de alta corrente e faixa de temperatura industrial o tornam especialmente valioso em sistemas PoE++ corporativos e industriais

onde desempenho e confiabilidade são críticos.

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta: Os engenheiros de projeto devem validar o LP72431ANL como parte de seu co-design de PHY Ethernet, magnetismo e layout

• . Verificações importantes incluem:
• Medições de integridade de sinal (diagrama de olho, S-parâmetros)
• Manuseio de polarização DC sob carga PoE++
• Perda de retorno e perda de inserção nas faixas de frequência chave

Testes de isolamento e suportabilidade dielétrica

A combinação dessas avaliações garante desempenho e conformidade ideais do sistema.

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta: A capacidade AutoMDX

simplifica a conectividade da interface de rede, detectando e configurando automaticamente os pares de transmissão/recepção apropriados. Isso evita fiação cruzada manual e aumenta a flexibilidade do sistema.

12. Onde posso encontrar o datasheet completo e a pegada de PCB?
Resposta: O datasheet completo com especificações elétricas, atribuições de pinos, layout de PCB recomendado e desenhos mecânicos está disponível no site oficial da LINK-PP
