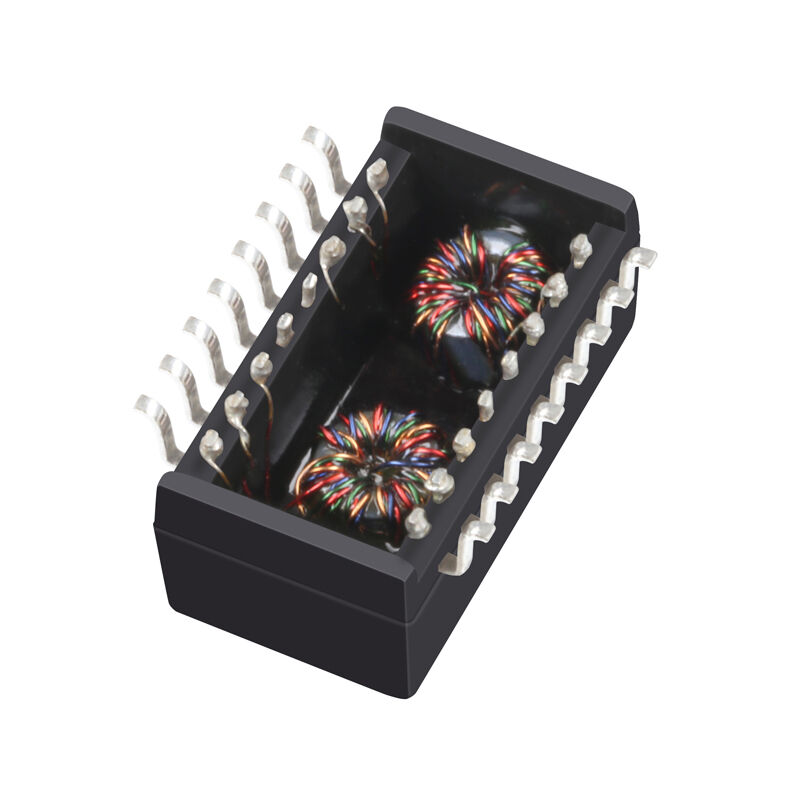

LP1197NL 10/100Base-TX PoE LAN Transformer Module Single-Port

LP1197NL Especificações de Magnetismo PoE

OLP1197NLé um10/100Módulo de transformador PoE LAN base-TX de porta únicaconcebidos para dispositivos Ethernet que exijamsuporte à transmissão de dados confiável e Power over Ethernet (PoE)Construído com umconstrução de estrutura abertae otimizado paraMontagem de superfície (SMT), LP1197NL integra transformadores de isolamento e componentes de filtragem para garantir a integridade do sinal, a supressão do EMI e a entrega segura de energia através de cabos Ethernet de par torcido.

Compatível com:Especificações IEEE 802.3 Ethernete apresentandoIsolamento de 1500 Vrms, LP1197NL é amplamente utilizado emEquipamentos de VoIP, dispositivos de rede SOHO, projetos LAN na placa-mãe (LOM), switches Ethernet e sistemas embutidos habilitados para PoE.

Especificações elétricas (@ 25 °C)

Principais características do transformador de energia por Ethernet

• 10/100Módulo magnético base-TX PoE LAN, porta única
• Concebido paraAplicações PoE Ethernet
• 1Relação de voltas:1para o transmissor e o receptor
• Construção de estrutura abertapara projetos compactos e rentáveis
• Excelente integridade do sinalcom baixa perda de inserção e alta perda de retorno
• AltoRejeição de ruído de modo comum (DCMR)para melhorar o desempenho do IME
• Tensão de isolamento de 1500 Vrmspara uma operação PoE segura
• Pacote de montagem na superfície, fita e bobina fornecidos
• Compatível com a RoHS, sem chumbo
• Certificado UL(Artigo n.°E484635)
• ApoioMontagem automática de refluxo SMT(até 250 °C de pico)

LP1197NL Vantagens do projeto do transformador PoE LAN

Ao contrário dos transformadores LAN padrão não PoE, o LP1197NL foi concebido paralidar com correntes de desvio de CC associadas à entrega de energia PoEA sua estrutura transformadora minimiza osaturação do núcleo, assegurando:

• Ligação Ethernet estável sob carga PoE
• Redução da perda de pacotes e distorção do sinal
• Melhoria da conformidade EMC/EMI nos sistemas PoE

Isto torna o LP1197NL adequado paraTelefones VoIP, câmeras IP, pontos de acesso e dispositivos Ethernet incorporados com PoE.

Layout e notas de montagem do PCB

• Coloque o LP1197NL perto do Ethernet PHY para minimizar o comprimento do traço.
• Pares diferenciais TX/RX de rotação com impedância controlada.
• Mantenha-se um deslizamento e uma franja adequados para preservar o desempenho do isolamento.
• Adequado paraSoldagem por refluxo sem chumbo, com umtemperatura máxima de refluxo de 250 °C durante 5 segundos.
• Assegurar um adequado desenho térmico para o manuseamento da corrente PoE.

Perguntas frequentes sobre LP1197NL PoE Magnetics

OLP1197NLÉ um sistema de informação e comunicação confiável e pronto para o PoE.10/100Módulo transformador LAN Base-TXconcebido para dispositivos Ethernet compactos e econômicos, com forte isolamento, excelente desempenho EMI e conformidade comprovada, é uma escolha ideal para VoIP, SOHO,e aplicações de rede PoE incorporadas.

P1: O LP1197NL é adequado para aplicações PoE?

R: Sim. LP1197NL foi projetado especificamente paraSistemas PoE Ethernet, suportando corrente de distorção de CC mantendo a integridade do sinal.

Q2: Que velocidades Ethernet são suportadas?

A: Apoio LP1197NL10 Base-T e 100 Base-TXAplicações Ethernet rápidas.

P3: Este módulo fornece isolamento suficiente para PoE?

A: Sim.Isolamento de 1500 Vrms, satisfazendo os requisitos comuns de segurança Ethernet e PoE.

P4: A peça é compatível com a montagem SMT automatizada?

R: Sim, o módulo é fornecido emEmbalagens de fita e bobinae suporta processos de refluxo SMT padrão.
