Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: SGS, UL,CE,ISO9001:2008,Reach
Número do modelo: RTC-1QDBAM1A
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.11-$12
Detalhes da embalagem: BANDEJA
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 208K/Month
Unid: |
RTC-1QDBAM1A |
categoria: |
1x4 porto rj45 com magnetics |
Velocidade: |
10/100/1000Base-T |
Montagem: |
Através-furo |
Indicador: |
Leds |
Arquivo: |
PDF/3D/ISG/Stp/Step/Folha de dados |
Unid: |
RTC-1QDBAM1A |
categoria: |
1x4 porto rj45 com magnetics |
Velocidade: |
10/100/1000Base-T |
Montagem: |
Através-furo |
Indicador: |
Leds |
Arquivo: |
PDF/3D/ISG/Stp/Step/Folha de dados |
ORTC-1QDBAM1Aé uma tomada modular RJ45 de alta densidade, de 4 portas (1x4) com magnéticos integrados 10/100/1000Base-T. Projetado para aplicações de rede de alto desempenho, combina blindagem EMI superior,LEDs de estado integradosÉ ideal para switches, roteadores e equipamentos de computação industrial que exigem várias portas Ethernet de alta velocidade.
| Categoria | Parâmetro | Especificação técnica / Valor |
|---|---|---|
| - Geral | Tipo de produto | Jack modular RJ45 de 1 × 4 portas com magnéticos integrados (Tab-Up) |
| Aplicação | 10/100/1000 Base-T (Gigabit Ethernet) | |
| Tipo de montagem | Tecnologia através de buracos (THT) | |

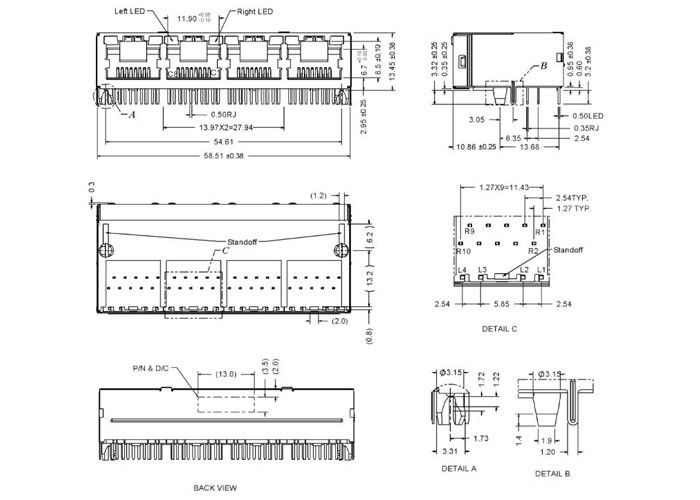

| Mecânico | Duração total | 58.51 ± 0,38 mm |
| Altura total | 130,45 ± 0,38 mm | |
| Lançamento de porto em porto | 13.97 mm | |
| Comprimento da cauda da solda | 3.2 ± 0,38 mm | |
| Proteção | Escudo de metal completo com guias de aterragem do EMI (Detail B) | |
| Eletrodomésticos | Relação de voltas | 11 para todos os 4 canais (Input para Output) |
| Voltagem de isolamento | Isolamento AC de 2 kV (pins de sinal para o escudo) | |
| Resistentes de terminação | Resistores integrados de 75Ω (supressão de ruído de modo comum) | |
| Configuração do pin | 10 pinos de sinal (R1 R10) + 4 pinos de LED (L1 L4) por porta | |
| Desacoplamento | Condensador de alta tensão de 1000 pF para proteger a terra | |
| Especificações dos LED | LED esquerda (L3L4) | Cor única: Verde (λp = 565 nm) |
| LED da direita (L1L2) | Bicolor: Laranja (λp = 610 nm) / Verde (λp = 565 nm) | |
| Voltagem para a frente (Vf) | 1.7 V 2.6 V (@ 20 mA) | |
| Corrente inversa (Ir) | 10 μA no máximo (@ Vr = 5 V) |
1Performance da transmissão:Suporta 10/100/1000Base-T (Gigabit Ethernet).
2- Gira Ratio:11 (Primário a Secundário) para os 4 canais.
3Isolamento de alta tensão:Isolamento AC de 2 kV entre o sinal e o escudo, com condensador de desacoplamento de 1000 pF para a terra do escudo.
4Terminar a operação internamente:Resistores integrados de 75 Ω para supressão de ruído de modo comum.
5. Características do LED:
