Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO

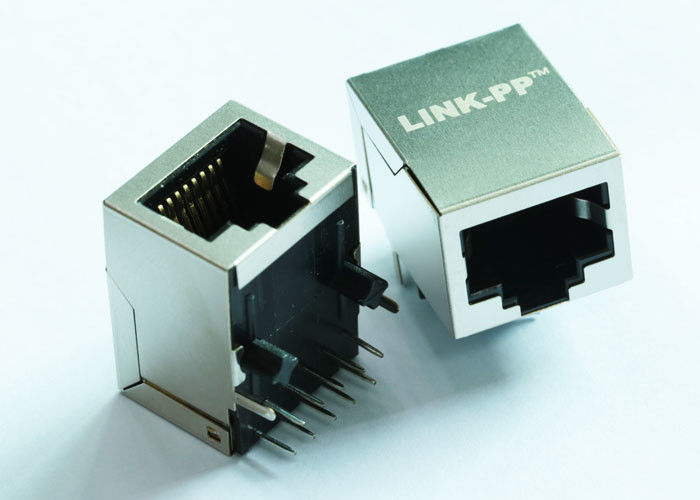

Número do modelo: RJ-246TA1
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.05-$1.28
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4200K-PCS/Month
número da peça: |
RJ-246TA1 |
Feito na cruz de China: |
LPJ4022DNL |
amostras: |
Disponível livre |
produção em massa: |
4-5 semanas |
Velocidade: |
Base-T 10 |
Orientação da montagem do PWB: |
Através do furo |
número da peça: |
RJ-246TA1 |
Feito na cruz de China: |
LPJ4022DNL |
amostras: |
Disponível livre |
produção em massa: |
4-5 semanas |
Velocidade: |
Base-T 10 |
Orientação da montagem do PWB: |
Através do furo |
|
1. Tipo de produto características:
|
|
|
1) Tipo de produto
|
Conector
|
|
2) Tipo de Jack
|
RJ45
|
|
3) Perfil
|
Padrão
|
|
4) Orientação da montagem do PWB
|
Através do furo
|
|
2. Acessório mecânico:
|
|
|
1) Configuração de Jack
|
1X1
|
|
3. Características elétricas:
|
|
|
1) Protegido
|
Sim
|
|
4. Características relacionadas da terminação:
|
|
|
1) Dedo do IEM
|
Sim
|
|
2) Método da terminação
|
Solda
|
|
5. Características relacionadas do corpo:
|
|
|
1) Configuração do porto
|
Stecked
|
|
2) Dedos do IEM - parte superior e lados
|
Com/sem
|
|
3) Orientação da trava
|
Padrão - aferrolhe
|
|
4) O PWB ata o comprimento
|
3.50±0.50mm
|
|
6. Características relacionadas do contato:
|
|
|
1) Preloaded
|
Sim
|
|
2) Tipo da terminação do contato
|
Através do furo
|
|
7. Abrigando características relacionadas:
|
|
|
1) Estilo do conector
|
Jack
|
|
8. Padrões do setor:
|
|
|
1) Conformidade de RoHS/ELV
|
RoHS complacente, ELV complacente
|
|
2) Processos sem chumbo da solda
|
Solda da onda capaz a 265°C
|
|
3) História da conformidade de RoHS/ELV
|
Era sempre RoHS complacente
|
|
9. Marcação de identificação:
|
|
|
1) Cor esquerda do diodo emissor de luz
|
Sem
|
|
2) Cor direita do diodo emissor de luz
|
Sem
|
|
10. Condições para o uso:
|
|
|
1) Aplica-se a
|
Placa de circuito impresso
|
|
2) Circunstâncias ambientais
|
Escritório/locais
|
|
3) Temperatura de funcionamento (°C)
|
-40 - +85
|
|
11. Características relacionadas da configuração
|
|
|
1) Circuito magnético
|
3D15
|
|
2) Indicador de estado
|
Conduzido
|
|
3) Decuplando o capacitor
|
Com/sem
|
|
4) Aba à terra traseira do PWB
|
Com/sem
|
|
5) Quantidade da ligação do sinal
|
4
|
|
12. Operação/aplicação:
|
|
|
1) Aplicação
|
Base-TX 10
|
NOTAS:
1. Projetou à aplicação de apoio, tal como SOHO (os modens de ADSL),
LAN-em-cartão-matriz (LOM), cubo e interruptores.
2. Especificação de IEEE 802,3 das reuniões
3. Materiais do conector:
Abrigo: UL94V-0 termoplástico
Contato/protetor: Liga do tanoeiro
Chapeamento do protetor: Níquel
Chapeamento de contato: Ouro 6 micropolegadas mínimo. Na área de contato.
4. Temperatura de ponta da solda da onda: 265℃ máximo
Tempo da temperatura de ponta da solda da onda: Segundo 5 máximo
