615008145121 45° 8P8C Jack modular com cauda de poste de metal invertida


Descubra o Conector Modular WR-MJ 615008145121 com 8P8C, design angular de 45°, estrutura blindada e pino de metal reverso para montagem segura em PCB. Ideal para aplicações Ethernet CAT3, redes industriais e sistemas embarcados.


Visão Geral do RJ45 8P8C Blindado de 45 Graus 615008145121

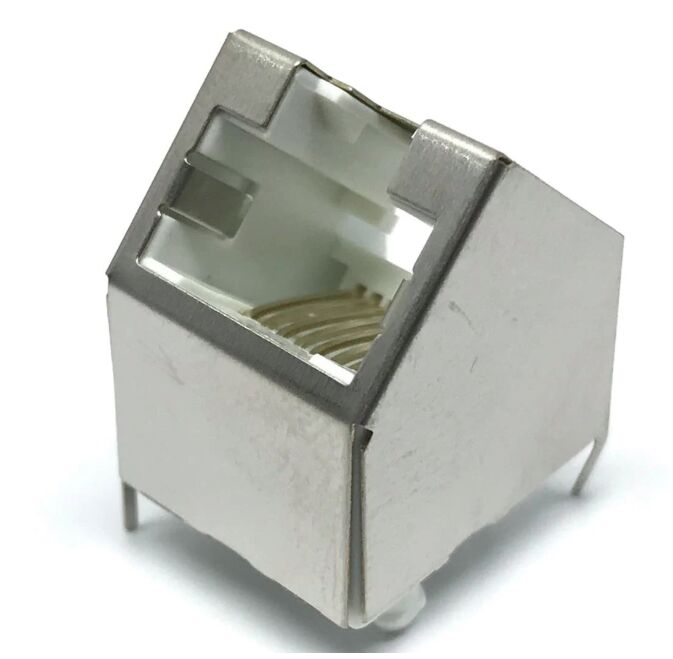

O Conector Modular WR-MJ 615008145121 é um conector RJ45 angular de 45° de alta confiabilidade, projetado para aplicações Ethernet montadas em PCB onde a otimização de espaço, estabilidade mecânica e blindagem EMI são críticas.

Projetado com um pino de metal reverso, este conector garante maior força de ancoragem na PCB, tornando-o ideal para equipamentos industriais, sistemas de comunicação e dispositivos de rede embarcados que operam em condições exigentes.

Principais Características do Conector Modular WR-MJ 615008145121

1. Design Angular de 45° para Layout Eficiente

• Otimiza a utilização do espaço na PCB
• Melhora o gerenciamento de cabos em gabinetes compactos
• Reduz a tensão nos cabos de conexão

2. Pino de Metal Reverso para Forte Retenção na PCB

• Ancoragem mecânica reforçada
• Maior resistência à vibração e estresse mecânico
• Melhor confiabilidade da junta de solda

3. Estrutura Blindada para Proteção EMI

• Blindagem de bronze niquelado
• Minimiza a interferência eletromagnética
• Garante transmissão de dados estável

4. Durabilidade de Grau Industrial

• Suporta 500 ciclos de conexão
• Ampla temperatura de operação: -40°C a +85°C
• Carcaça retardante de chamas UL94 V-0

Especificações Técnicas do Conector Modular 8P8C de 45° 615008145121

Datasheet 615008145121

Datasheet 615008145121 - Padrão de Furo Recomendado

Datasheet 615008145121 - Dimensões

Desempenho Elétrico do Conector RJ45 Industrial 615008145121


Estes parâmetros garantem transmissão Ethernet estável de baixa velocidade, tornando o conector adequado para sistemas de comunicação legados, redes de controle e interfaces industriais.



Detalhes Mecânicos e de Material

Por que isso importa:

• A galvanoplastia seletiva de ouro melhora a condutividade e a resistência à corrosão
• A carcaça de PBT garante estabilidade térmica e resistência à chama
• A blindagem de níquel melhora o desempenho EMI

Perguntas Frequentes sobre o Conector Modular CAT3 615008145121


O Conector Modular WR-MJ 615008145121 combina um design de 45° que economiza espaço, um robusto pino de metal reverso e um desempenho de blindagem confiável, tornando-o uma excelente escolha para aplicações Ethernet industriais e embarcadas.


• Ideal para sistemas Ethernet CAT3
• Forte montagem em PCB com pino de metal
• Operação confiável em ambientes hostis
• Otimizado para designs com restrição de espaço

1. Qual a vantagem de um conector RJ45 de 45°?

Um conector de 45° permite um roteamento de cabos mais flexível e reduz o estresse mecânico, especialmente em gabinetes compactos ou angulados.

2. O que significa 8P8C?

8P8C refere-se a 8 posições e 8 contatos, a configuração padrão para conectores RJ45 Ethernet.

3. Este conector é adequado para Ethernet de alta velocidade?

Não. Este modelo é projetado para aplicações CAT3, tipicamente usadas em sistemas de comunicação de menor velocidade.

4. Qual o benefício de um pino de metal reverso?

Ele aumenta a estabilidade mecânica, garantindo que o conector permaneça firmemente montado sob vibração ou uso repetido.

5. A blindagem realmente importa para conectores RJ45?

Sim. A blindagem reduz a EMI e melhora a integridade do sinal, especialmente em ambientes industriais ou ruidosos.
