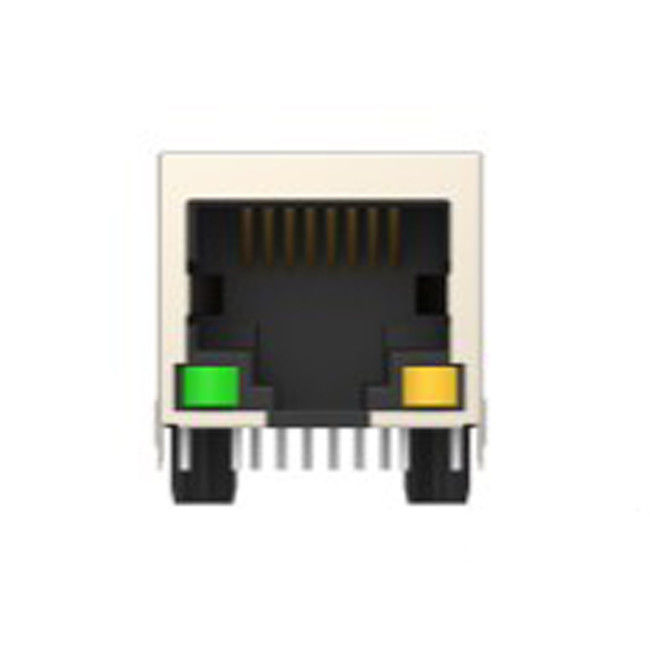

6-2337992-8 Jacks Ethernet com magnéticos integrados e POE

Características das tomadas Ethernet 6-2337992:

• Tipo de produto: RJ45 com magnéticos integrados
• Apoio a processos de solda por refluxo a 260 °C para simplificar a fabricação sem passo extra do processo
• Redução dos problemas eléctricos e da corrosão através de revestimento mais espesso
• Adequado para aplicações industriais: -40°C a +85°C
• Projeto compacto em PCB utilizando magnéticos integrados
• Alimentação remota suportada por PoE 802.3at
• EMI reforçada com estrangulamento de 3 fios
• Espessura de revestimento 0,76 μm [30 μm] Ouro superior a 1,27 μm [50 μm] Níquel

6-2337992-8 Parâmetros

Tipo de produto:
• Tipo de interface de tomada e ligação modular: RJ45 com magnéticos integrados
• Jacks & Plugs Modulares Produtos: Jacks & Plugs do tipo RJ
• Estilo de conector modular: Jack
• Opções de aterramento: aterramento de PCB
• Conectores e terminações de contato para: placa de circuito impresso

Eletricidade
• 10/100 Mbps Ethernet, 1 Gbps
• Dieléctrico com resistência a 2250 V de corrente contínua
• Suporta o modo de tensão ou corrente
Aplicações
• estrangulamento de três fios

Materiais
• Espessura de revestimento 0,76 μm [30 μm]
Ouro superior a 1,27 μm [50 μm] Níquel
• LCP de alta qualidade
• UL94-V0
• Capaz de refluxo a 260°C
• Nível de sensibilidade à umidade (MSL) 1

Características de contato
• Material de revestimento da área de terminação de contacto do PCB: estanho
• Material de revestimento de contacto: níquel
• Material de revestimento da área de terminação de contato do PCB
• Material de revestimento da área de acasalamento: ouro
• Material de base de contacto: liga de cobre
• Espessura do material de revestimento da área de acasalamento de contacto: 0,76 μm [ 30 μin ]

Mecânico
• -40°C a +85°C
• Min. 750 ciclos de acasalamento
• Disponível em diferentes configurações

Aplicações do RJ45 com magnéticos integrados:

Comutadores e roteadores industriais:apoiar a comunicação e o controlo de dados no âmbito de ambientes de produção industrial.

Controladores lógicos programáveis (PLC): 6-2337992-8 Conectores RJ45 permitem a transmissão de dados e sinais de controlo entre PLCs e outros dispositivos em rede.

Sensores e atuadores industriais:assegurar uma comunicação fiável entre sensores, atuadores e sistemas de controlo central.

Sistemas de fabricação automatizados:Otimizar os processos de produção e minimizar o tempo de inatividade.

Equipamento de ensaio e medição:Facilitar a transmissão de dados e as funcionalidades de controlo remoto.

Detalhes da embalagem e do transporte:

Embalagem Quantidade: 50
Método de embalagem: bandeja

Os conectores são cuidadosamente dispostos e fixados dentro de bandejas para evitar danos durante o transporte e manuseio.

A embalagem da bandeja garante um armazenamento conveniente e fácil acesso aos conectores quando necessário para a instalação ou montagem.
Todos os materiais de embalagem são concebidos para satisfazer os padrões da indústria em matéria de durabilidade e proteção.
A embalagem apresenta uma rotulagem e informações claras sobre o produto para uma rápida identificação e referência.
