Detalhes do produto
Lugar de origem: CHINA
Marca: LINK-PP
Certificação: ISO 9001,ISO 14001,UL,SGS,REACH168
Número do modelo: LPJG0926HENL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.85
Detalhes da embalagem: 50 pcs/1tray, 20 tray/1 caixa, 32*30*31cm, 8KGS (1000pcs)/1 caixa
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4200K-PCS/Month
Números: |
Conector de filtro LPJG0926HENL RJ45 |
Velocidade dos ethernet: |
1x10/100/1000Mbps |
Número de porto: |
1 Portão RJ45 |
Indicador do diodo emissor de luz: |
Esquerda verde, direita amarela |
Especificações: |
IEEE802.3at |
AutomDX: |
- Sim, sim. |
Números: |
Conector de filtro LPJG0926HENL RJ45 |
Velocidade dos ethernet: |
1x10/100/1000Mbps |
Número de porto: |
1 Portão RJ45 |
Indicador do diodo emissor de luz: |
Esquerda verde, direita amarela |
Especificações: |
IEEE802.3at |
AutomDX: |
- Sim, sim. |

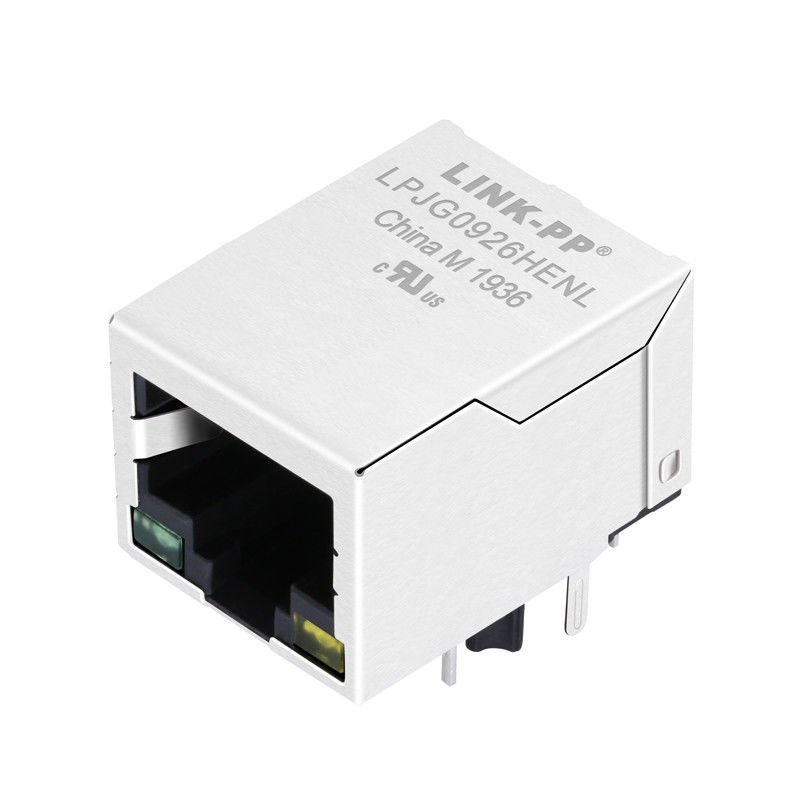

Conector RJ45 com transformador de 1000 MbpsVisão geral:
1000Base-TX Gigabit Ethernet Magnético Rj45
1X1 Configuração Tab-down fixa o conector no lugar
Escudo sem dedos EMI evita interferências indesejadas
Conectividade de alta velocidade para POE mais aplicação
Magnetismo integrado fornece filtragem e isolamento de sinal
Projeto de montagem de PCB em ângulo reto para poupança de espaço
Indicador LED para visualização do estado da ligação
Com uma temperatura máxima da ponta da solda de onda de 255 °C durante até 5 segundos
A opção rentável reduz o BOM e simplifica os processos de fabrico
|
Conector RJ45 de porta única com magnéticos integrados 1000 Base-T |
|
|
Número da parte |
LPJG0926HENL |
|
Aplicação |
PoE+ |
| Tipo de conector | Conector de filtro RJ45 |
|
Opção LED |
VERDE/AMARELO |
|
Fechadura |
Abaixo |
|
Número de portos |
1X1 |
|
Transformação |
Magnéticos integrados |
|
Ângulo de montagem do PCB |
Entrada lateral |
|
Altura do conector (mm) |
13.30 |
|
Comprimento do conector (mm) |
21.25 |
|
Largura do conector (mm) |
15.93 |
|
Certificação UL |
Número de processo E484635 |
|
Compatível com a RoHS |
A norma ISO/IEC 17015 é aplicável a todas as máquinas de ensaio de gases. |
| Material de habitação | Outros materiais |
| Outros materiais | UL94V-0 |
|
Tabs de EMI do escudo |
Sem |
|
Velocidade |
1000 BASE-T |
|
Temperatura |
0 a 70°C |
|
Relação de voltas |
1CT:1CT |
|
Indutividade OCL |
O sistema deve ser equipado com um sistema de transmissão automática de transmissão automática. |
| Teste de hipótese | 1500Vrms MIN |
| Aplicações | SOHO, LOM, Hubs, Switches |
A LINK-PP é uma empresa profissional de design e fabricação de componentes de redes magnéticas.
1Torção:Realizar a torção de precisão dos componentes internos para garantir a integridade óptima do sinal e o desempenho de transmissão de dados.
2. Soldar:Utilize técnicas avançadas de solda para conexões seguras e confiáveis.
3. Conjunção de caixa de plástico:Montar a caixa de plástico utilizando material termoplástico de alta qualidade, garantindo a durabilidade e a conformidade com as normas de segurança.
4. Montagem (LED):Integrar componentes LED em conectores RJ45 para fornecer indicação visual e melhorar a experiência do utilizador.
5Pin LED de cisalhamento:Trim e corte de pinos de LED para as especificações necessárias para manter a precisão.
6- Testes de hipótese:Realizar um ensaio de alto potencial (Hipot) para verificar o isolamento e a segurança elétrica.
7Impressora a laser:Imprimir rótulos utilizando a tecnologia de impressão a laser para fornecer informações sobre o produto e a rastreabilidade.
8. Conjunção de conchas metálicas:O invólucro metálico é montado com precisão para que a sua compatibilidade electromagnética e blindagem atendam às especificações da indústria.
9Inspecção final:Realizar uma inspeção final abrangente para avaliar a qualidade do produto e a conformidade com as normas de projeto e desempenho.
10. PIN Trim:Trim os pinos dos conectores para especificações precisas para uma perfeita compatibilidade.
11. Ensaios integrados:Os ensaios de integração são realizados para avaliar a funcionalidade geral e o desempenho dos conectores RJ45 de porta única antes da embalagem.
