Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: 000-7333-30R-LF1
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Número da peça: |
000-7333-30R-LF1 |
Tipo do transformador: |
TRANSFORMADOR DO DATACOM |
Relação das voltas - preliminar: Secundário: |
1: 1 transmissor, 1: 1 receptor |
Montando o tipo: |
montagem de superfície |
Tamanho/dimensão: |
12,95 milímetros |
Altura - assentada (máximo): |
5,23 mmx7.11 milímetro |
Aplicação: |
10/100 de BASE-T; AUTOMDIX |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Número da peça: |
000-7333-30R-LF1 |
Tipo do transformador: |
TRANSFORMADOR DO DATACOM |
Relação das voltas - preliminar: Secundário: |
1: 1 transmissor, 1: 1 receptor |
Montando o tipo: |
montagem de superfície |
Tamanho/dimensão: |
12,95 milímetros |
Altura - assentada (máximo): |
5,23 mmx7.11 milímetro |
Aplicação: |
10/100 de BASE-T; AUTOMDIX |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
000-7333-30R-LF1 | Transformador do ponto de entrada | transformador 10/100Base-T | Transformador isolado |
1. Projeto para o poder 10/100Base-T sobre aplicações dos ethernet.
2. montagem de superfície do perfil baixo que empacota o processo projetado do Reflow (pico 250°C).
3. complacente com padrões de esboço de IEEE 802ab para 1000Base-T.
4. apoios 4 pares de cabo de UTP da categoria 5.
5. Para a peça de RoHS adicione o sufixo G.
6. Número da peça do projeto: 】 Do 【000-7333-30R-LF1

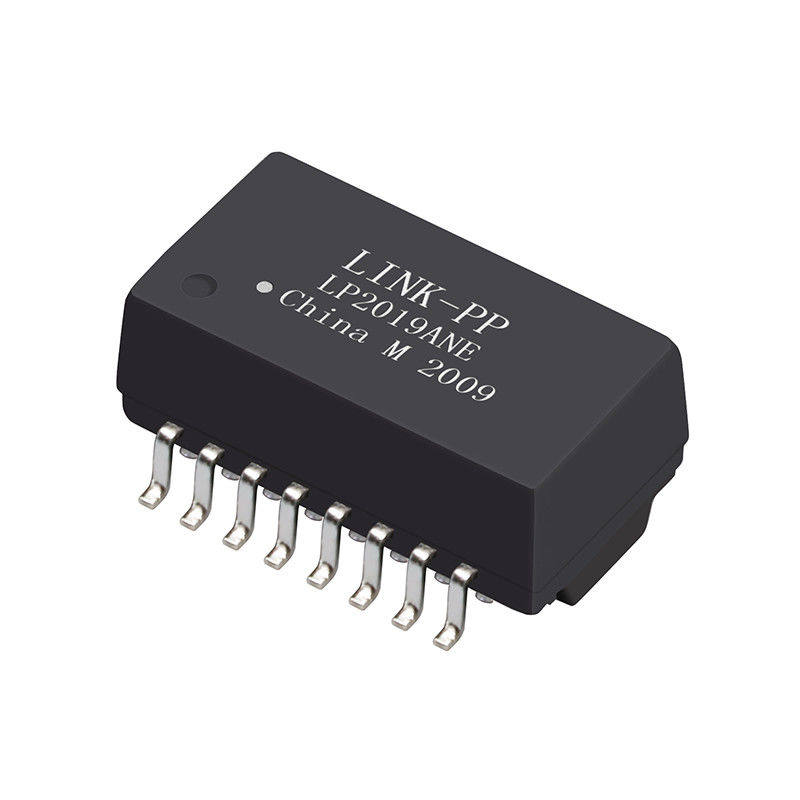

7. 】 do 【LP2019ANL da número da peça da produção em massa
Módulos do transformador do transformador 10/100Base-T do ponto de entrada 000-7333-30R-LF1
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Retorno Loss1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
Pedidos para o usuário terminal
Projetou às aplicações de apoio, tais como modens de ADSL, LAN-em-cartão-matriz. Os equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, complexo ajustaram caixas superiores, instalação das entradas de VOIP, Border Gateway Protocol, interruptor rápido dos ethernet…
Vantagens competitivas
18 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
Cliente principal
Projeto para o si, Intel, Samsung, solha, Jabil, Flextronics, Cypress, Freescale, EKF .......
Aplicação do EMS
Conjunto flexível incorporado do PWB; Conjunto Rígido-flexível do PWB; Microeletrónico, Flip Chip; Microeletrónico, Chip On Board; Conjunto Optoelectronic; RF/conjunto sem fio; Através do conjunto do furo; Conjunto de montagem de superfície; Conjunto de sistema; Conjunto da placa de circuito impresso
