Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,REACH,ISO
Número do modelo: ETH1-460L
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
tipo do transformador: |
ETH1-460L Transformadores de caminho de sinal |
Relação das voltas: |
Transmissor 1, receptor 1. |
Padrão: |
IEEE 802.3at2009 e IEEE 802.3.bt |
Indutividade de circuito aberto: |
350µH |
Intervalo de temperatura ambiente: |
-40°C a +85°C |
Desloque a corrente: |
35 mA a 25°C |
Isolamento de enrolamento em enrolamento: |
1500 VRMS |
Voltagem de isolamento: |
1.5 kV |
tipo do transformador: |
ETH1-460L Transformadores de caminho de sinal |
Relação das voltas: |
Transmissor 1, receptor 1. |
Padrão: |
IEEE 802.3at2009 e IEEE 802.3.bt |
Indutividade de circuito aberto: |
350µH |
Intervalo de temperatura ambiente: |
-40°C a +85°C |
Desloque a corrente: |
35 mA a 25°C |
Isolamento de enrolamento em enrolamento: |
1500 VRMS |
Voltagem de isolamento: |
1.5 kV |
O transformador LAN ETH1-460L foi projetado para atender às demandas de aplicações PoE plus.Estes transformadores aumentam a eficiência dos projetos de redes modernas.
1. Projeto de alta potência para instalações de cablagem 4P em60/120 watts, assegurando uma distribuição de energia robusta nas aplicações de rede.
2ExcedentesGigabit EthernetRequisitos de perda de retorno para a transmissão de dados de alta velocidade.
3. ConformeIEEE 802.3at-2009eIEEE 802.3.btNormas industriais de tipo 4 para aplicações PoE+ e PoE++
4Pode suportar um deslocamento de corrente contínua mínimo de 22,5 mA a 85 °C, com um aumento de temperatura típico de 7 °C com 800 mA e 10 °C com 1000 mA de corrente contínua aplicada, mantendo a estabilidade em condições ambientais variadas.
5Esta solução de um único componente pode ser utilizada em vez de duas partes ETH1-230, poupando espaço valioso no quadro.
6. Ampla gama de temperatura ambiente de-40°C a +85°Cadequado para várias condições ambientais.
7Com a participaçãoferritamaterial de base para melhorar o desempenho eTerminais compatíveis com a RoHSpara a sustentabilidade ambiental.
8Resiste a até três refluxos de 40 segundos a+260°C, garantindo a durabilidade e a fiabilidade durante a montagem.
9. Cumprir802.3af especificaçõescom perdas mínimas de inserção e excelentes perdas de retorno em toda a gama de frequências.
|

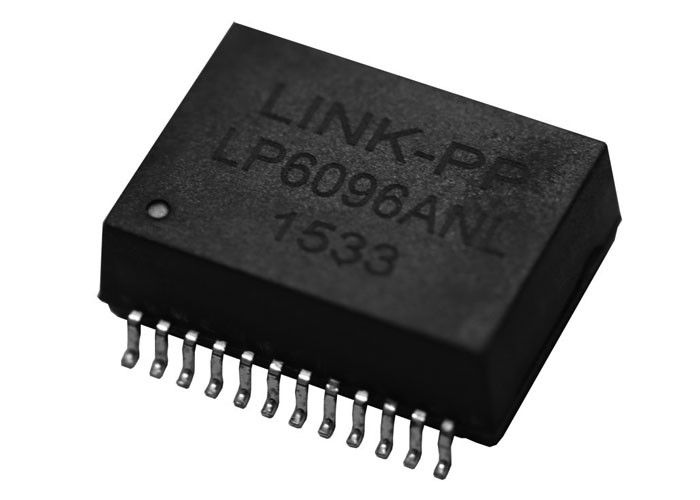

LINK-PP LP6096ANL é igual a ETH1-460L |
|
|
Número da parte LINK-PP |
LP6096ANL |
|
Número da peça do coilcraft |
ETH1-460L |
|
Velocidade |
1000BASE-T |
|
Aplicação - LAN |
ETHERNET (PoE+) |
|
Materiais essenciais |
Ferrita |
| Torna-se Ratio RX | 1CT:1CT |
| Transformação Ratio TX | 1CT:1CT |
| Perda de inserção |
1.0 min dB de 0,1 MHz a 100 MHz 1.2 min dB a 125 MHz |
| Perda de retorno | 18 dB min de 1 MHz a 40 MHz 16 dB min a 50 MHz 12 dB min a 80 MHz 10 dB min a 100 MHz |
| Indutividade | 350 uH |
| Isolamento de enrolamento para enrolamento | 1500 Vrs |
| Rescisão | Compatível com a RoHS, compatível a 260°C, com terminações estanho-prata-cobre, estanho-níquel, fos-bronce |
|
Temperatura de funcionamento |
-40°C a +85°C |
| Nível de sensibilidade à humidade (MSL) | 1 |
|
Peso |
3.6 g |
|
Pacote |
Rolo de 50/13 "; fita plástica: 32 mm de largura, 0,5 mm de espessura, 24 mm de espaçamento entre os bolsos, 10,6 mm de profundidade dos bolsos |
