Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: ISO9001,SGS,UL,CE,REACH
Número do modelo: HFJ11-RP26E-L12RL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.85
Detalhes da embalagem: pacote: 60 PCes em 1 bandeja, bandeja 22 em 1 caixa, que é 37*30*30 cm, 10 QUILOGRAMAS (1320 PCes) d
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
número da peça: |
HFJ11-RP26E-L12RL |
Especificação: |
HFJ11-RP26E-L12RL |
Cross&Datasheet: |
LPJ0104GENL |
Apllication: |
10/100Base-T Rj45 |
Munafactuer original: |
LINK-PP |
Aplicação do projeto: |
projeto da placa do PWB |
número da peça: |
HFJ11-RP26E-L12RL |
Especificação: |
HFJ11-RP26E-L12RL |
Cross&Datasheet: |
LPJ0104GENL |
Apllication: |
10/100Base-T Rj45 |
Munafactuer original: |
LINK-PP |
Aplicação do projeto: |
projeto da placa do PWB |

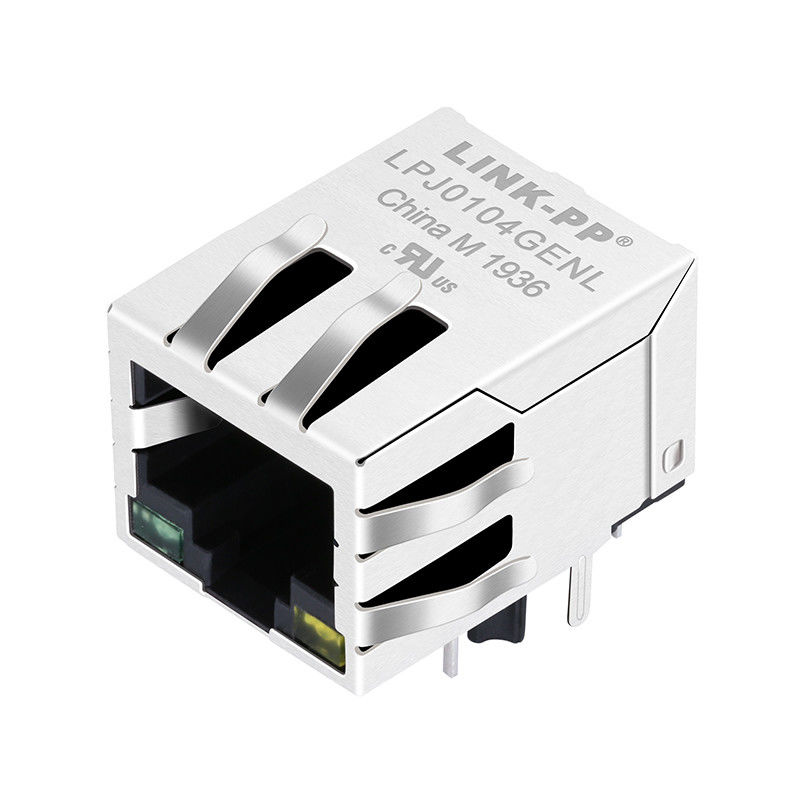

O único conector do porto RJ45 com 10/100 de base-T integrou o Magnetics & o ponto de entrada, diodo emissor de luz do verde/amarelo, aba para baixo, RoHS | |
Número da peça de LINK-PP | LPJ0104GENL |
Número da peça do halo | HFJ11-RP26E-L12RL |
Aplicação-Lan | ETHERNET (ponto de entrada) |
AutomDX | SIM |
Circuito do Bst | SIM |
Configuração RX | T, C |
Configuração TX | T, C |
Chapeamento de acoplamento da área do contato | ””/15u/30u” do OURO 6u |
Núcleos pelo porto | 4 |
Diodos | NENHUNS DIODOS |
Opção do diodo emissor de luz | GREEN/YELLOW |
Trava | ABA PARA BAIXO |
Número de portos | 1X1 |
PWB | FR4 |
Ângulo da montagem do PWB | ENTRADA LATERAL |
PWB que retém o cargo | CARGO DE T |
Altura do pacote (polegadas) | 0,531 |
Altura do pacote (milímetro) | 13,50 |
Comprimento do pacote (polegadas) | 0,839 |
Comprimento do pacote (milímetro) | 21,30 |
Largura do pacote (polegadas) | 0,626 |
Largura do pacote (milímetro) | 15,90 |
Tipo do Pin | SOLDA DE THT |
RoHS complacente | YES-RoHS-5 COM LIGAÇÃO na ISENÇÃO da SOLDA |
Busca | SIM |
Abas do IEM do protetor | COM |
Velocidade | 10/100 de BASE-T |
Temperatura | 0 A 70℃ |
Relação RX das voltas | 1CT: 1CT |
Relação TX das voltas | 1CT: 1CT |
CCTV do conector LPJ0104GENL 10 do ponto de entrada RJ45 de HFJ11-RP26E-L12RL/100Base-T FastJack
Exigências gerais
1 qualificação:
Os conectores fornecidos sob esta especificação serão capazes de encontrar o teste de qualificação
exigências especificadas nisto.
Material 2:
2,1 alojamentos plásticos: UL94V-0
2,2 contatos: Liga de cobre
2,3 protetor: Liga de cobre
Revestimento 3:
3,1 contatos: Ouro chapeado seletivamente
3,2 contatos: Folheado a níquel All Over
3,3 desenho do cliente da referência para as caudas da solda do contato
3,4 protetor: Lata ou folheado a níquel All Over
Projeto 4 e construção:
Os conectores serão do projeto, da construção e das dimensões físicas como especificados no
desenho aplicável do produto e TIA 1096. Em caso do conflito entre esta especificação e
os desenhos do produto, os desenhos tomarão a precedência. ouro de 50 minch (1,27 milímetros) chapeado
conectores complacentes com especificações de TIA 1096.
Exame 5 do produto:
Os conectores encontrarão todas as dimensões especificadas de desenhos do produto e da obra interna
padrões. Não haverá nenhuma evidência do rachamento, de lascar-se, de contaminação ou de peças fracas quando
inspecionado, sem ampliação, ao olho sem ajuda.
6 avaliações:
6,1 corrente: 1,5 ampères máximo em 25°C
6,2 tensão: Um máximo de 150 VAC
Número 7 mínimo de operações do acoplamento/Unmating:
7,1 nível de desempenho 1: 750 ciclos
7,2 nível de desempenho 2: 2500 ciclos
Número 8 mínimo de Re-terminações do cabo:
8,1 refira desenhos da aplicação
