Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: RoHS,Reach,SGS, UL,ISO9001
Número do modelo: LPJ0009GDNL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.85
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
Especificação: |
11A053-5722-00 |
Parte não: |
LPJ0009GDNL |
Ethernet: |
10/100 de Base-T |
LEDs: |
Amarelo/verde |
Apllication: |
Power Over Ethernet |
amostras: |
Disponível |
Especificação: |
11A053-5722-00 |
Parte não: |
LPJ0009GDNL |
Ethernet: |
10/100 de Base-T |
LEDs: |
Amarelo/verde |
Apllication: |
Power Over Ethernet |
amostras: |
Disponível |

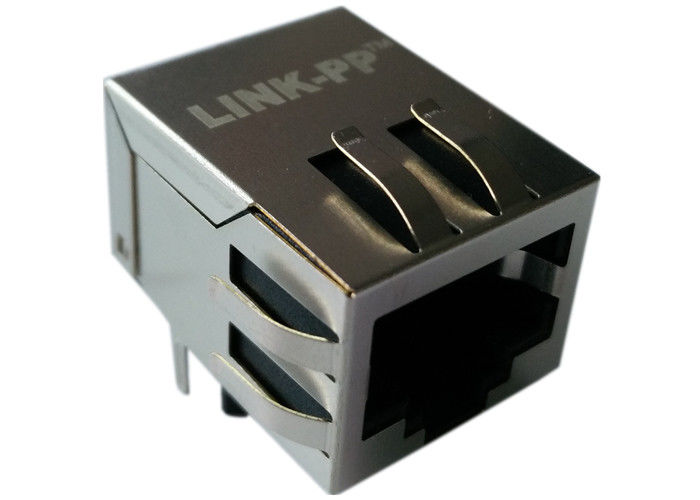

| O único conector do porto RJ45 com 10/100 de base-T integrou o Magnetics, diodo emissor de luz do amarelo/verde, aba para baixo, RoHS | |
| Número da peça de LINK-PP | LPJ0009GDNL |
| A outra número da peça | 11A053-5722-00 |
| Aplicação-Lan | ETHERNET (não ponto de entrada) |
| AutomDX | SIM |
| Circuito do Bst | SIM |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Chapeamento de acoplamento da área do contato | ””/15u/30u” do OURO 6u |
| Núcleos pelo porto | 4 |
| Diodos | NENHUNS DIODOS |
| Opção do diodo emissor de luz | YELLOW/GREEN |
| Trava | ABA PARA BAIXO |
| Número de portos | 1X1 |
| PWB | FR4 |
| Ângulo da montagem do PWB | ENTRADA LATERAL |
| PWB que retém o cargo | CARGO DE T |
| Altura do pacote (polegadas) | 0,528 |
| Altura do pacote (milímetro) | 13,40 |
| Comprimento do pacote (polegadas) | 0,839 |
| Comprimento do pacote (milímetro) | 21,30 |
| Largura do pacote (polegadas) | 0,626 |
| Largura do pacote (milímetro) | 15,90 |
| Tipo do Pin | SOLDA DE THT |
| RoHS complacente | YES-RoHS-5 COM LIGAÇÃO na ISENÇÃO da SOLDA |
| Busca | SIM |
| Abas do IEM do protetor | SEM |
| Velocidade | 10/100 de BASE-T |
| Temperatura | 0 A 70℃ |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
SPECFICATIONS BONDE @25℃
relação 1.Turn: 1CT: 1CT
2.OCL (100KHz, 0.1Vrms, 8mA): minuto 350uH
perda 3.Insertion:
0.1-100MHz: -1.1dB máximo
perda 4.Return:
0.5-30MHz: Minuto de -18dB
40MHz: Minuto de -15.5dB
50MHz: Minuto de -13.6dB
60-80MHz: Minuto de -12dB
conversa 5.Cross:
0.1-100MHz: Tipo de -40dB
rejeção do modo 6.Common:
0.1-30MHz: Tipo de -50dB
30-60MHz: Tipo de -40dB
60-100MHz: Tipo de -35dB
7.Isolation: 1500Vrms
temperatura 8.Operating: 0℃ A 70℃.
Exigências gerais
1 qualificação:
Os conectores fornecidos sob esta especificação serão capazes de encontrar o teste de qualificação
exigências especificadas nisto.
Material 2:
2,1 alojamentos plásticos: UL94V-0
2,2 contatos: Liga de cobre
2,3 protetor: Liga de cobre
Revestimento 3:
3,1 contatos: Ouro chapeado seletivamente
3,2 contatos: Folheado a níquel All Over
3,3 desenho do cliente da referência para as caudas da solda do contato
3,4 protetor: Lata ou folheado a níquel All Over
Projeto 4 e construção:
Os conectores serão do projeto, da construção e das dimensões físicas como especificados no
desenho aplicável do produto e TIA 1096. Em caso do conflito entre esta especificação e
os desenhos do produto, os desenhos tomarão a precedência. ouro de 50 minch (1,27 milímetros) chapeado
conectores complacentes com especificações de TIA 1096.
Exame 5 do produto:
Os conectores encontrarão todas as dimensões especificadas de desenhos do produto e da obra interna
padrões. Não haverá nenhuma evidência do rachamento, de lascar-se, de contaminação ou de peças fracas quando
inspecionado, sem ampliação, ao olho sem ajuda.
6 avaliações:
6,1 corrente: 1,5 ampères máximo em 25°C
6,2 tensão: Um máximo de 150 VAC
Número 7 mínimo de operações do acoplamento/Unmating:
7,1 nível de desempenho 1: 750 ciclos
7,2 nível de desempenho 2: 2500 ciclos
Número 8 mínimo de Re-terminações do cabo:
8,1 refira desenhos da aplicação
Cliente principal
Projete para o si, Intel, Samsung, solha, Jabil, Flextronics, Cypress, Freescale, EKF .......
Pedidos para o usuário terminal
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, a placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comuta…
Vantagens competitivas
18 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
Aplicação do EMS
Conjunto flexível incorporado do PWB; Conjunto Rígido-flexível do PWB; Micro-eletrónico, microplaqueta de aleta; Micro-eletrónico, microplaqueta a bordo; Conjunto Optoelectronic; RF/conjunto sem fio; Através do conjunto do furo; Conjunto de montagem de superfície; Conjunto de sistema; Conjunto da placa de circuito impresso
