Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: ISO9001,SGS,UL,CE,REACH
Número do modelo: JK0-0161NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.85
Detalhes da embalagem: Opcional
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
Especificações: |
JK0-0161NL |
P.N: |
LPJK2064CNL |
Ethernet: |
Gigabit do ponto de entrada |
amostras: |
Disponível |
Arquivo: |
PDF/3D/ISG/Stp/Step/Datasheet |
Porta: |
1x1 |
Especificações: |
JK0-0161NL |
P.N: |
LPJK2064CNL |
Ethernet: |
Gigabit do ponto de entrada |
amostras: |
Disponível |
Arquivo: |
PDF/3D/ISG/Stp/Step/Datasheet |
Porta: |
1x1 |

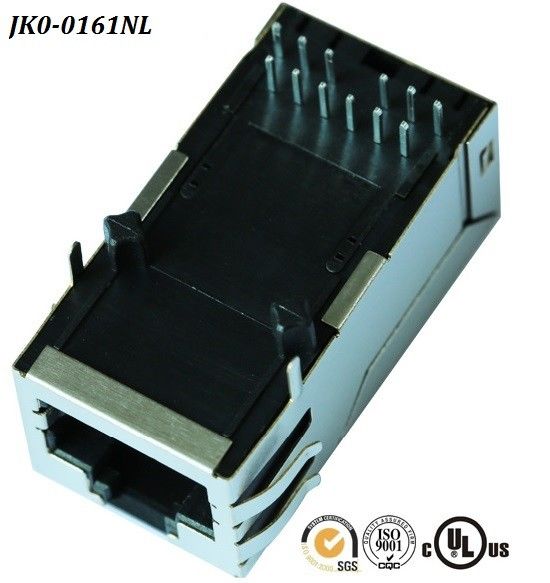

| Único conector do porto RJ45 com Magnetics & ponto de entrada integrados base-T 1000, sem diodo emissor de luz, aba acima, RoHS | |
| Número da peça de LINK-PP | LPJK2064CNL |
| Número da peça do pulso | JK0-0161NL |
| Aplicação-Lan | ETHERNET (ponto de entrada) |
| AutomDX | SIM |
| Circuito do Bst | SIM |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Chapeamento de acoplamento da área do contato | ””/15u/30u” do OURO 6u |
| Núcleos pelo porto | 8 |
| Diodos | NENHUNS DIODOS |
| Opção do diodo emissor de luz | SEM DIODO EMISSOR DE LUZ |
| Trava | ABA ACIMA |
| Número de portos | 1X1 |
| PWB | FR4 |
| Ângulo da montagem do PWB | ENTRADA LATERAL |
| PWB que retém o cargo | CARGO DE T |
| Altura do pacote (polegadas) | 0,531 |
| Altura do pacote (milímetro) | 13,50 |
| Comprimento do pacote (polegadas) | 1,30 |
| Comprimento do pacote (milímetro) | 33,02 |
| Largura do pacote (polegadas) | 0,654 |
| Largura do pacote (milímetro) | 16,60 |
| Tipo do Pin | SOLDA DE THT |
| RoHS complacente | YES-RoHS-5 COM LIGAÇÃO na ISENÇÃO da SOLDA |
| Busca | SIM |
| Abas do IEM do protetor | COM |
| Velocidade | 1000 BASE-T |
| Temperatura | 0 A 70℃ |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
|
Características
|
ponto de entrada RJ45 do porto da base-T 1x 10/100/1000 único com Magnetics integrado
|
|
2)SMD, THT e THT com USB
|
|
|
3)350μH minuto, OCL com 8mA de viés
|
|
|
4)Cumpre com o IEEE 802,3
|
|
|
5)Variação da temperatura prolongada 0°c~70°c (ou -40°c~+85°c)
disponível
|
|
|
6)Ponto de entrada/PoE+ (350mA~720mA)
|
|
|
Operação/aplicação
|
Modens de ×DSL
|
|
PC encaixado
|
|
|
Aplicações do LAN
|
|
|
Cubo, router, interruptores
|
|
|
AVR, DVR
|
|
|
Características elétricas
|
|
|
Protegido
|
com/sem
|
|
Características da terminação
|
|
|
Dedo do IEM
|
com/sem
|
|
Método da terminação
|
Solda
|
|
Características do corpo
|
|
|
Diodo emissor de luz
|
com/sem
|
|
Dedos do IEM - parte superior e lados
|
com/sem
|
|
Orientação da trava
|
Grave UP/Down
|
|
O PWB ata o comprimento
|
3.5±0.5mm
|
|
Altura acima da placa
|
0,536" (11.15~13.61mm)
|
|
Características do contato
|
|
|
Preloaded
|
SIM
|
|
Tipo da terminação do contato
|
Através do furo
|
|
Estilo do conector
|
Jack
|
|
Número dos núcleos
|
8
|
|
Padrões do setor
|
|
|
EoHS/ELV Copliance
|
RoHS complacente, ELV complacente
|
|
Processo sem chumbo da solda
|
Solda da onda capaz a 265°c
|
|
História da conformidade de RoHS/elv
|
Era sempre RoHS complacente
|
|
Condições para o uso
|
|
|
Aplica-se a
|
Placa de circuito impresso
|
|
Circunstâncias ambientais
|
Escritório/locais
|
|
Temperatura de funcionamento (°c)
|
0°c~70°c/-40°c~+85°c
|
|
Outras características
|
|
|
Circuito magnético
|
3D15
|
|
Indicador de estado
|
Diodo emissor de luz
|
|
Cor esquerda do diodo emissor de luz
|
Opcional
|
|
Cor direita do diodo emissor de luz
|
Opcional
|
|
Decuplando o capacitor
|
com/sem
|
|
Aba à terra traseira do PWB
|
com/sem
|
|
Quantidade da ligação de Singal
|
8
|
Porque nos escolha
Fornecedor do líder de mundo do conector RJ45 integrado e de transformadores magnéticos discretos
Certificação profissional
•9001:2008 do ISO
•Certificação do UL
•Alcance Cetitifaction
•Conformidade de RoHS
•Política ambiental ativa
Qualidade da garantia de 100%
•Fabricado sob controles restritos.
•100% testado (não apenas grupo testado)
•LINK-PP é OEM de TE (Tyco) por 9 anos
•Cliente bem sucedido: Texas Instruments Samsung Cisco Siemens e Intel…
•LINK-PP é o fornecedor preferido do SI (Texas Instruments)
•Garantia de qualidade: 6 anos
Preço competitivo e serviço
•Mais preço competitivo do que o halo e o Amphenol de Tyco do pulso
•Prazo de entrega: 2-3 semanas após ordens
•As amostras grátis estão disponíveis
•Forneça o projeto novo para exigências de cliente
•90% fora dos custos de envio por DHL UPS DEDEX ou TNT
Política incorporada de LINK-PP
•O objetivo incorporado é conseguir o mais de nível elevado da satisfação do cliente
Com os aprimoramentos contínuos na qualidade, na entrega e no serviço
• LINK-PP é cometido a e espera o desempenho da qualidade de cada empregado
• O padrão de empresa é defeito - produtos e serviço livres
