Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: LPJG16314A4NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.05-$1.28
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4200K-PCS/Month
Aplicação: |
PCB |
Tipo: |
RJ45 Usado em PCB |
Gênero: |
fêmea |
Olá!-potenciômetro: |
C.C. 1500V |
Fase: |
Solteiro |
Estrutura da bobina: |
Toroidal |
Aplicação: |
PCB |
Tipo: |
RJ45 Usado em PCB |
Gênero: |
fêmea |
Olá!-potenciômetro: |
C.C. 1500V |
Fase: |
Solteiro |
Estrutura da bobina: |
Toroidal |
|
|

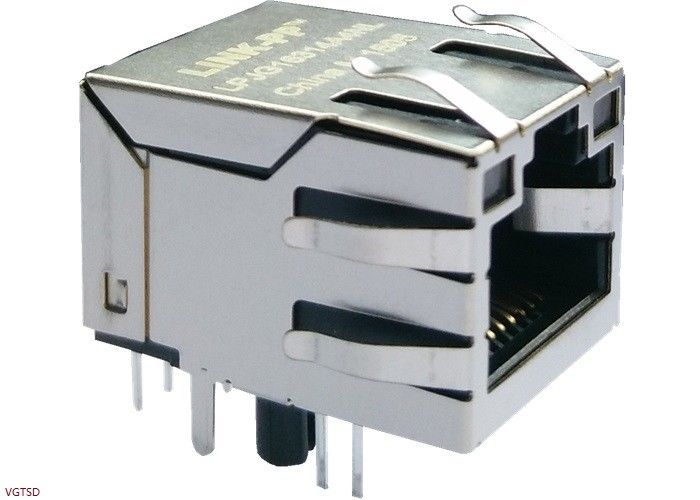

1) 100/1000 Base-T LPJG16314A4NL Conector RJ45 de porta única com magnéticos integrados |
|
2) Tipo de montagem THT |
|
|
3) 350 uH Min OCL @ 100 KHz,0.1Vrms,8mADC BIAS |
|
|
4) Conforme a especificação IEEE 802.3 |
|
|
5) Faixa de temperatura de funcionamento 0°C ~ 70°C |
|
|
6) Impedância: 100 ohms |
|
|
Aplicação |
× Modems DSL |
|
PC incorporado |
|
|
Aplicações LAN |
|
|
Hub, Roteador, Comutadores |
|
|
AVR, DVR |
|
|
Características elétricas |
|
|
Escondido |
- Sim, sim. |
|
Características de terminação |
|
|
Dedo EMI |
Com |
|
Método de terminação |
Soldagem |
|
Características do corpo |
|
|
LED |
Com |
|
Orientação do fecho |
Acerte. |
|
Comprimento da cauda do PCB |
3.5±0,5 mm |
|
Altura acima do tabuleiro |
Opcional |
|
Características de contato |
|
|
Precarregado |
- Sim, sim. |
|
Tipo de terminação de contacto |
Através do Buraco |
|
Normas do sector |
|
|
Processo de solda sem chumbo |
Soldagem por ondulação capaz de atingir 260 °C |
|
Conformidade com a RoHS |
Conformidade com a RoHS |
|
Condições de utilização |
|
|
Aplica-se a: |
Placas de circuito impresso |
|
Condições ambientais |
Escritório / Local |
|
Temperatura de funcionamento ((° c) |
0°C ~ 70°C |
|
Outras características |
|
|
Indicador de estado |
LED |
|
Cor LED esquerda |
VERDE&AMARELHO |
|
Cor LED direita |
VERDE&AMARELHO |
|
Quantidade de chumbo |
8 |
|
Fichas de dados |
1Impedância: 100 ohms
2. OCL: 350 uH Min @100KHz,0.1Vrms,8mADC BIAS
3- Figura 1.1
4Perda de inserção: 0,5-100 MHz: -1,1 dB Max
5Perda de retorno (dB Min):
0.5-40MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6. Transmissão (dB Min):
0.5-40MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7Relação de rejeição do modo comum: 0,5-100 MHz: -30 dB Min
8Voltagem de isolamento: 1500 Vrms Min
1. Projetado para suportar aplicações, tais como SOHO ((ADSLmodems), LAN-on-Motherboard ((LOM), hub e switches.
2. Cumprir a especificação IEEE 802.3
3Materiais de ligação:
Revestimento: PBT termoplástico + 30%G.F UL94V-0
Contacto: Bronze de fósforo C5210R-EH Espessura=0,35 mm
Pins: latão C2680R-H espessura = 0,35 mm f
Escudo: SUS 201-1/2H Espessura = 0,2 mm
Revestimento de contacto: ouro 6 micro- polegadas min. na área de contacto.
4Temperatura da ponta da solda em onda: 255°C Max,5 Sec Max.
