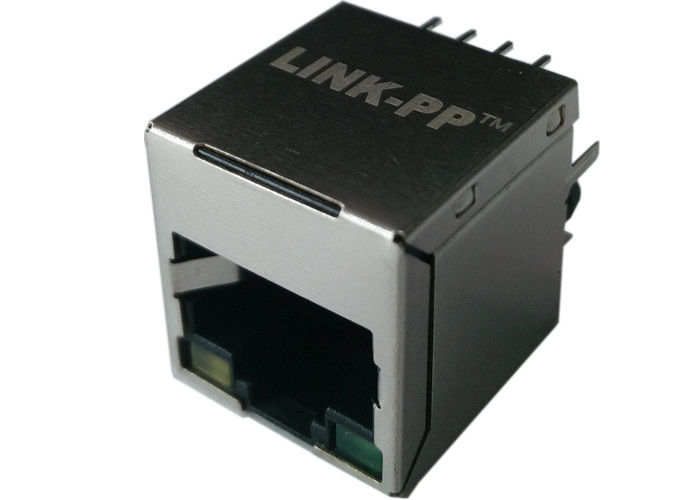

Cruz vertical 51F-1203GYD2NL do conector da entrada 10/100BT 180° da parte superior de LPJD0012BENL RJ45 Jack

Cruz vertical 51F-1203GYD2NL do conector da entrada 10/100BT 180° da parte superior de LPJD0012BENL RJ45 Jack


51F-1203GYD2NL Cross/PDF/datasheet/Price/3D/Crosslink-PP LPJD0012BENL


• Projetos magnéticos para apoiar cada PHY
• Encontre ou exceda padrões de IEEE 802,3 e de ANSI X3.263
• Incluindo 350uH o minuto OCL com 8mA de viés
• Isolamento 1500Vrms mínimo pela exigência de IEEE 802,3

TESTE AS NOTAS (25±5℃)
1.TR: (100KHz, 0.1V);
  TX=1CT: 1CT ±2% RX=1CT: 1CT ±2%P2.LX: (polarização de 100KHz, de 100mV, de 8mA, de C.C.)
  PINOS: (R1-R3), (R4-R6) MINUTO DE =350UH
filtro 3.Transmitter & de filtro do receptor tipo:
  Impedância 100Ω de passe baixo do equilíbrio
4.HIPOT:
  Entrada (R1-R3) à saída (C1-C2): 1500VAC 60sec
  Entrada (R4-R6) à saída (C3-C6): 1500VAC 60sec
PERDA 5.INSERTION:
  -1.0dB MAX @ 1.0MHz A 100MHz
PERDA 6.RETURN:
  MINUTO @ 1.0MHz de -18dB A 30MHz
  MINUTO @ 30MHz de -16dB A 60MHz
  MINUTO @ 60MHz de -12dB A 80MHz
CONVERSA 7.CROSS:
  MINUTO @1.0MHz de -30dB A 100MHz
REJEÇÃO do MODO 8.COMMON:
  MINUTO @1.0MHz de -30dB A 100MHz
TEMPERATURA 9.OPERATING: 0℃~70℃.
    NOTAS:
1.Designed à aplicação de apoio, tal como SOHO (ADSL
  modens), LAN-em-cartão-matriz (LOM), cubo e interruptores.
especificação de 2.Meets IEEE 802,3
materiais 3.Connector:
  Abrigo: UL94V-0 termoplástico
  Contato/protetor: Liga de cobre
  Chapeamento do protetor: Níquel
  Chapeamento de contato: Ouro 6 micropolegadas mínimo. Na área de contato.
temperatura de ponta da solda 4.Wave: 265℃ máximo
  Tempo da temperatura de ponta da solda da onda: Segundo 5 máximo


51F-1203GYD2NL 180 módulo magnético vertical LPJD0012BENL do ° RJ45 Jack 10/100BT
