2-1761889-2 o perfil baixo JackGigabit do Multi-porto RJ45 do quadrilátero protegeu 2-1761889-3

2-1761889-2 o perfil baixo JackGigabit do Multi-porto RJ45 do quadrilátero protegeu 2-1761889-3

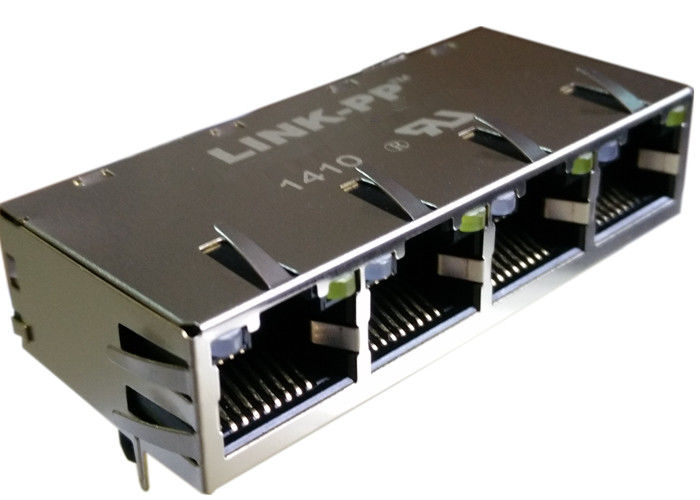

1761889-8 gigabit do perfil baixo de MAG45 Jack modular 1X4 protegido/diodo emissor de luz 6-1761889-8

• 2-1761889-2 jaque do porto do quadrilátero Rj45/Rj45 do porto do quadrilátero
• jaque 2-1761889-1 do conector/quadrilátero Rj45 de 1x4 Rj45
• Rj45 o multi conector/1 x Rj45 protegeu 2-1761889-3
• 1x o Lan Rj45/1x10/100/1000Base-Tx jejua os ethernet Rj45
• Rj45 1x/1xRj45 1GB
• Conector dos ethernet de Rj45 1x4
• 1 Lan Jack de x Rj45 para a inserção do Lan
• Compatível com uma variedade de transceptor CI de 10/100
• Temperatura de funcionamento 0° a +70° C
• Temperatura de armazenamento -40° a +85° C
• Cumpre com os padrões de IEEE e todas as especificações dos ethernet de 10/100 que incluem 350µH com polarização da C.C. 8mA
• O projeto integrado conserva o espaço valioso da placa
• Tensão de divisão interwinding do mínimo de Vrms 1500
• O projeto adaptável, modular fornece uma confiança mais alta
• Contagem de pino reduzida para o roteamento melhorado do traço da interferência e do PWB da situação ótima

TRAVA DE MAG.REVERSE,

Diodo emissor de luz opcional; IEM-dedo opcional.

Descrição

2-1761889-2 o perfil baixo JackGigabit do Multi-porto RJ45 do quadrilátero protegeu 2-1761889-3

1. Tipo de produto características:

  1) Tipo = conector de produto
  2) Tipo de Jack = RJ45
  3) Perfil = padrão
  4) Orientação da montagem do PWB = entrada da entrada do lado (ângulo direito) /Top (vertical)

2. Acessório mecânico:
  1) Configuração de Jack = 1 x 1

3. Características elétricas:
  1) Protegido = sim

4. Características relacionadas da terminação:
  1) Dedo do IEM - parte inferior = sem
  2) Método = solda da terminação

5. Características relacionadas do corpo:
  1) A configuração do porto = escolhe/multi
  2) Dedos do IEM - parte superior e lados = com sem
  3) Orientação = padrão da trava - aferrolhe
  4) O PWB ata o comprimento

6. Características relacionadas do contato:
  1) Preloaded = sim
  2) Tipo da terminação do contato = através da montagem do furo/superfície

7. Abrigando características relacionadas:
  1) Estilo = Jack do conector

8. Padrões do setor:
  1) Conformidade de RoHS/ELV = RoHS complacente, ELV complacente
  2) Solda sem chumbo dos processos = da onda da solda capaz a 240°C,

      Solda capaz a 260°C, solda da onda da onda capaz a 265°C

      Reflow-solda opcional;
  3) A história da conformidade de RoHS/ELV = era sempre RoHS complacente

9. Marcação de identificação:
  1) Cor esquerda do diodo emissor de luz (posição #1) = verde - resistor de 250 ohms
  2) Cor direita do diodo emissor de luz (posição #2) = verde - resistor de 250 ohms

10. Condições para o uso:
  1) Aplica-se a = placa de circuito impresso
  2) Circunstâncias ambientais = escritório/locais
  3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTO 1500Vrms

Pedidos para o usuário terminal

Projetou às aplicações de apoio, tais como modens de ADSL, LAN-em-cartão-matriz. Os equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comutam…

Vantagens competitivas

2-1761889-2 MAG45 Jack modular 1X4

 Gigabit 2-1761889-3 do perfil baixo

18 anos de experiência da produção,

pessoal 2600,

teste de 100%

Prazo de entrega flexível

Cliente principal

Projete para o si, Intel, Samsung, solha, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplicação do EMS

Conjunto flexível incorporado do PWB; Conjunto Rígido-flexível do PWB; Micro-eletrónico, microplaqueta de aleta; Micro-eletrónico, microplaqueta a bordo; Conjunto Optoelectronic; RF/conjunto sem fio; Através do conjunto do furo; Conjunto de montagem de superfície; Conjunto de sistema; Conjunto da placa de circuito impresso
