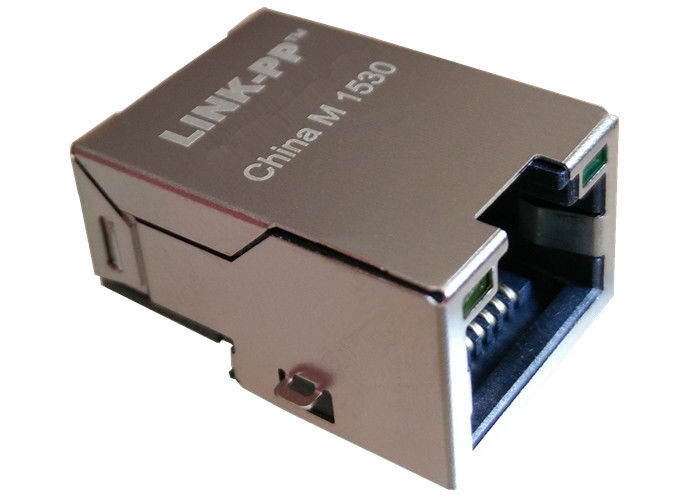

Conector de MIC24120-5301W-LF3 SMT RJ45/perfil baixo MIC24121-5301W-LF3

Conector de MIC24120-5301W-LF3 SMT RJ45/perfil baixo MIC24121-5301W-LF3

Detalhes rápidos

Montagem integrada & perfil baixo da superfície RJ45

1.RJ-45 precisa de ser padrão combinado do FCC.
2.Complies com exigência de padrões de IEEE802.3u.
O conector 3.RJ-45 integrou com transformador/resistor da impedância/capacitor de alta tensão.
4.Size mesmos como conector RJ-45 para salvar o espaço da placa do PWB.
radiação do IEM 5.Reduced para melhorar o desempenho do IEM.
6.Design para 10/100 de transmissão BAIXA sobre o cabo UTP-5.
7.Compliance com exigências de ROHS.
variação da temperatura 8.Operating: 0℃ a +70℃/-40℃ a +85℃
variação da temperatura 9.Storage: -25℃ a +85℃.

modelo 10.Designing: 】 DO 【MIC24120-5301W-LF3/MIC24121-5301W-LF3

modelo da produção 11.Mass: 】 Do 【

TRAVA DE MAG.REVERSE,

Diodo emissor de luz opcional; IEM-dedo opcional.

Descrição


Transformador 10 do LAN-Übertrager WE-RJ45LAN/100/1000Mbps

1. Tipo de produto características:

  1) Tipo = conector de produto
  2) Tipo de Jack = RJ45
  3) Perfil = padrão
  4) Orientação da montagem do PWB = entrada da entrada do lado (ângulo direito) /Top (vertical)

2. Acessório mecânico:
  1) Configuração de Jack = 1 x 1

3. Características elétricas:
  1) Protegido = sim

4. Características relacionadas da terminação:
  1) Dedo do IEM - parte inferior = sem
  2) Método = solda da terminação

5. Características relacionadas do corpo:
  1) A configuração do porto = escolhe/multi
  2) Dedos do IEM - parte superior e lados = com sem
  3) Orientação = padrão da trava - aferrolhe
  4) O PWB ata o comprimento

6. Características relacionadas do contato:
  1) Preloaded = sim
  2) Tipo da terminação do contato = através da montagem do furo/superfície

7. Abrigando características relacionadas:
  1) Estilo = Jack do conector

8. Padrões do setor:
  1) Conformidade de RoHS/ELV = RoHS complacente, ELV complacente
  2) Solda sem chumbo dos processos = da onda da solda capaz a 240°C,

      Solda capaz a 260°C, solda da onda da onda capaz a 265°C

      Reflow-solda opcional;
  3) A história da conformidade de RoHS/ELV = era sempre RoHS complacente

9. Marcação de identificação:
  1) Cor esquerda do diodo emissor de luz (posição #1) = verde - resistor de 250 ohms
  2) Cor direita do diodo emissor de luz (posição #2) = verde - resistor de 250 ohms

10. Condições para o uso:
  1) Aplica-se a = placa de circuito impresso
  2) Circunstâncias ambientais = escritório/locais
  3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTO 1500Vrms

Pedidos para o usuário terminal

Projetou às aplicações de apoio, tais como modens de ADSL, LAN-em-cartão-matriz. Os equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comutam…
