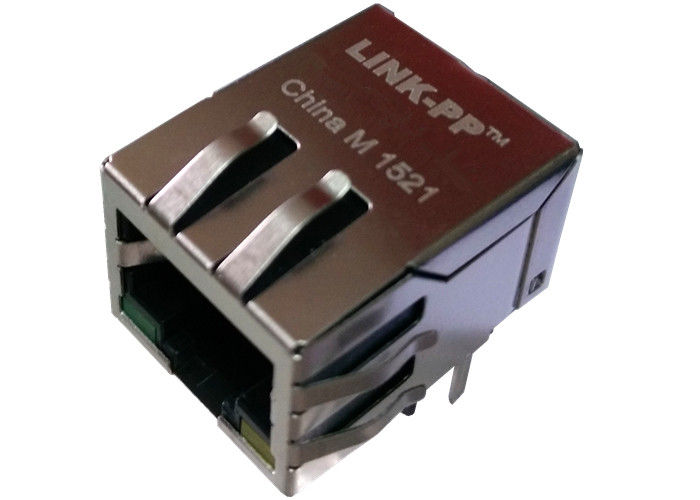

RDA-115BDS1A RJ45 com PWB integrado Jack LPJ0147AENL do Magnetics

RDA-115BDS1A RJ45 com PWB integrado Jack LPJ0147AENL do Magnetics

Detalhes rápidos

1.10/100 base-T com diodo emissor de luz, com IEM-dedo

2.1x1 aba-PARA BAIXo RJ45

3.Through jaque modular do furo RJ45

comprimento RJ45 Magjack de 4.21.3mm

【5.RDA-115BDS1A que projeta modelo o】

6.LPJ0147AENL】 do modelo da produção em massa do 【

Características e benefícios

1. Temperatura da solda da onda do pico de RoHS que avalia 260°C
2. apropriado para CAT 5 & cabo ethernet 6 rápido ou melhor UTP
3. encontra a especificação de IEEE 802,3
4. 350µH o mínimo OCL com 8mA inclina a corrente
5. elevado desempenho para a supressão do IEM do max para aplicações conscientes dos custos

Descrição:

10/100 de pino da aba-PARA BAIXo 8 da base-TX RJ45 1x1 integrou o conector do Magnetics, projetado apoiar aplicações conscientes dos custos do consumidor do volume alto como: Modens, modens por cabo, STB e vídeo de ADSL por encomenda.

1. Tipo de produto características:

  1) Tipo = conector de produto
  2) Tipo de Jack = RJ45
  3) Perfil = padrão
  4) Orientação da montagem do PWB = entrada da entrada do lado (ângulo direito) /Top (vertical)

2. Acessório mecânico:
  1) Configuração de Jack = 1 x 1

3. Características elétricas:
  1) Protegido = sim

4. Características relacionadas da terminação:
  1) Dedo do IEM - parte inferior = sem
  2) Método = solda da terminação

5. Características relacionadas do corpo:
  1) A configuração do porto = escolhe/multi
  2) Dedos do IEM - parte superior e lados = com sem
  3) Orientação = padrão da trava - aferrolhe
  4) O PWB ata o comprimento

6. Características relacionadas do contato:
  1) Preloaded = sim
  2) Tipo da terminação do contato = através da montagem do furo/superfície

7. Abrigando características relacionadas:
  1) Estilo = Jack do conector

8. Padrões do setor:
  1) Conformidade de RoHS/ELV = RoHS complacente, ELV complacente
  2) Solda sem chumbo dos processos = da onda da solda capaz a 240°C,

      Solda capaz a 260°C, solda da onda da onda capaz a 265°C
  3) A história da conformidade de RoHS/ELV = era sempre RoHS complacente

9. Marcação de identificação:
  1) Cor esquerda do diodo emissor de luz (posição #1) = verde - resistor de 250 ohms
  2) Cor direita do diodo emissor de luz (posição #2) = verde - resistor de 250 ohms

10. Condições para o uso:
  1) Aplica-se a = placa de circuito impresso
  2) Circunstâncias ambientais = escritório/locais
  3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85

Aplicações:

Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, a placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comuta…

Vantagens competitivas:

18 anos de experiência da produção,

pessoal 2600,

teste de 100%

Prazo de entrega flexível

Cliente principal:

Si, Intel, Samsung, solha, Jabil, Flextronics, Cypress, Freescale .......
