Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: ISO9001,SGS,UL,CE,REACH
Número do modelo: J0C-0006NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 500 PCes
Preço: 0.5~10 USD/PCS
Detalhes da embalagem: Opcional
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
Detalhes rápidos
Único porto, Multi-porto e configurações empilháveis (Através-furo)
Reduz o número de componentes a ser colocados na placa
Livra acima o espaço da placa e oferece a proteção do sinal
Redução de ruído no sistema do analisador da rede Ethernet
Confiança melhorada e desempenho do sistema ótimo
Benefícios de ter trajetos do sinal mais curtos e os ganhos da confiança dos sistemas que contêm menos componentes
Os fabricantes das ajudas alcançam seus objetivos da redução de custo
Especificações
|
Características
|

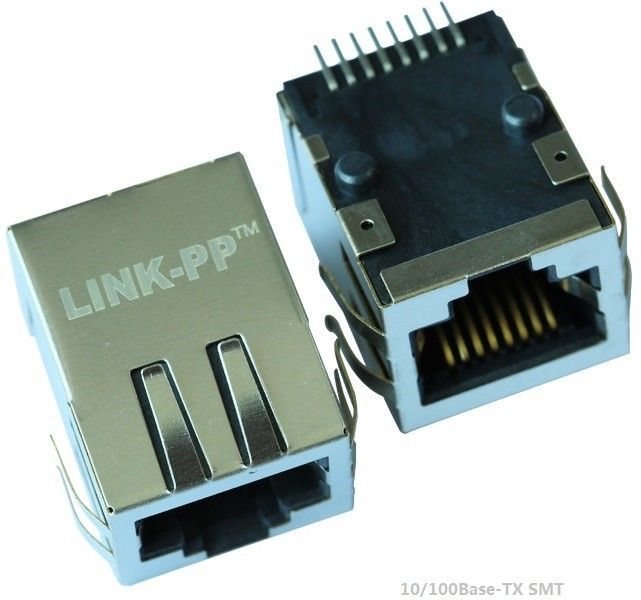

O conector de J0C-0006NL 10/100Base-TX SMT RJ45 integrou o Magnetics LPJ19111CNL |
| 2)SMD, THT e THT com USB | |
| 3)350μH minuto, OCL com 8mA de viés | |
| 4)Cumpre com o IEEE 802,3 | |
|
5)Variação da temperatura prolongada 0°c~70°c (ou -40°c~+85°c) disponível |
|
| 6)Ponto de entrada/PoE+ (350mA~720mA) | |
| Operação/aplicação | Modens de ×DSL |
| PC encaixado | |
| Aplicações do LAN | |
| Cubo, router, interruptores | |
| AVR, DVR | |
| Características elétricas | |
| Protegido | com/sem |
| Características da terminação | |
| Dedo do IEM | com/sem |
| Método da terminação |
Solda |
| Características do corpo | |
| Diodo emissor de luz | com/sem |
| Dedos do IEM - parte superior e lados | com/sem |
| Orientação da trava | Grave UP/Down |
| O PWB ata o comprimento | 3.5±0.5mm |
|
Altura acima da placa |
Opcional |
| Características do contato | |
| Preloaded | SIM |
| Tipo da terminação do contato | Através do furo |
| Estilo do conector | Jack |
|
Número dos núcleos |
8 |
| Padrões do setor | |
| Processo sem chumbo da solda | Solda da onda capaz a 265°c |
| História da conformidade de RoHS/elv | Era sempre RoHS complacente |
| Condições para o uso | |
| Aplica-se a | Placa de circuito impresso |
| Circunstâncias ambientais | Escritório/locais |
| Temperatura de funcionamento (°c) | 0°c~70°c/-40°c~+85°c |
| Outras características | |
| Circuito magnético | 3D15 |
| Indicador de estado | Diodo emissor de luz |
| Cor esquerda do diodo emissor de luz | Opcional |
| Cor direita do diodo emissor de luz | Opcional |
| Decuplando o capacitor | com/sem |
| Aba à terra traseira do PWB | com/sem |
| Quantidade da ligação de Singal | 8 |
|
Folha de dados |
Inquérito do e-mail a Summer@link-PP.com |
| Outro nomeiam | LPJ19111CNL |
LINK-PP RJ45 projetado para o preto de BeagleBone do instrumento de Texas
http://www.ti.com/tool/beaglebk#0
um barato, um open source, uma plataforma comunidade-apoiada do desenvolvimento para colaboradores do processador de ARM® Cortex™-A8 e uns hobbyists.
LINK-PP ------------ O fornecedor e o suporte apontados do sistema encaixado para o si
| O conector de J0C-0006NL 10/100Base-TX SMT RJ45 integrou o Magnetics LPJ19111CNL | |
| Datilografe a montagem do PWB | Através-furo (THT) |
| Número de portos | 1, 2, e 4 portos e 2x1 empilhável, 2x2, 2x4, 2x6 e 2x8 |
| Protetor e Unshield | Disponível no protetor e no Unshield |
| Tipo do conector | RJ45 |
| Ponto de entrada | Poder sobre os ethernet integrados ou sem |
| Magnetics | Magnético integrado |
| Velocidade do Magnetics | Magnetics 10/100Mbps ou 1000Mbps |
| Empacotamento | Opções da bandeja |
| Lugar da aba | Aba ascendente e da aba opções para baixo |
| Cor do diodo emissor de luz | Opcional |
| Número de posições | 8 e 10 posições ou outro |
| Número de contatos | 8 e 10 contatos ou outro |
| RoHS complacente | Sim |
| Temperatura da solda | Degr 230 A 240. C 5-10 SEGUNDOS |
| Opção de alta temperatura da solda | degr 260. C 5-10 SEGUNDOS |
| Opção de alta temperatura | -40 a +85 graus de F |
| Temperatura de funcionamento | -0 a 70 graus de C |
