Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: PM48-2064K/PM48-2030K
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN1: |
PM48-2064K |
PN2: |
PM48-2030K |
Montagem: |
Através-Furo |
OCL: |
350 |
Porta: |
2 |
Aplicação: |
10/100B |
PN1: |
PM48-2064K |
PN2: |
PM48-2030K |
Montagem: |
Através-Furo |
OCL: |
350 |
Porta: |
2 |
Aplicação: |
10/100B |

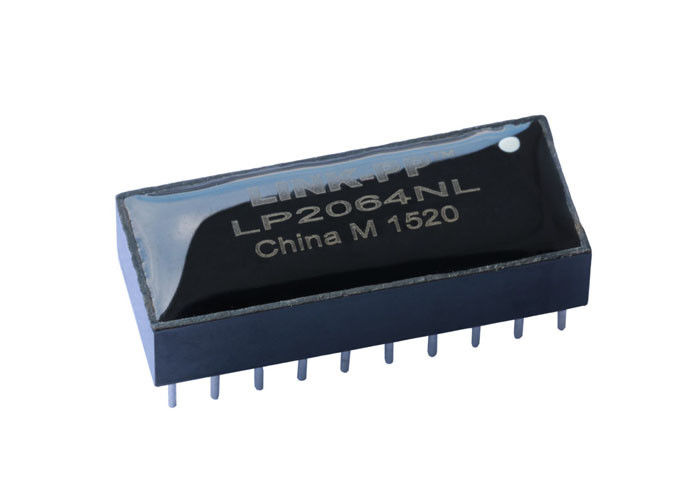

| PM48-2064K | Cruz LP2064NL | porto 10/100B duplo | PM48-2030K PDF/Price |
transformador do Lan do porto 1.Dual
2.ColiStructure: Toroidal
transformador 3.100base-t
4.PHT, 20pins
Magnetics PM48-2030K do porto duplo do transformador PM48-2064K 10/100Base-T do Lan
|
Aplicação |
ETHERNET do LAN (ponto de entrada de PoE&NON) |
|
AutomDX |
SIM |
|
Comentário |
RoHS LP2064NL complacente |
|
Configuração RX |
T, C |
|
Configuração TX |
T, C |
|
Construção |
MOLDE DE TRANSFERÊNCIA |
|
Núcleos pelo porto |
4 |
|
Número de portos |
Único |
|
PWB |
NENHUM PWB |
|
Pacote |
SMT |
|
Altura do pacote (polegadas) |
0,225 ou outro |
|
Altura do pacote (milímetros) |
5,715 ou outro |
|
Comprimento do pacote (polegadas) |
1,12 ou outro |
|
Comprimento do pacote (milímetros) |
28,448 ou outro |
|
Largura do pacote (polegadas) |
0,63 ou outro |
|
Largura do pacote (milímetros) |
16,002 ou outro |
|
RoHS complacente |
YES-RoHS-6 |
|
Velocidade |
10/100/1000BASE-TX |
|
Temperatura |
0 A 70/-40 a +85 |
|
Relação RX das voltas |
1CT: 1CT |
|
Relação TX das voltas |
1CT: 1CT |
|
P/N principal |
LP2064NL, etc. |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Vantagens competitivas:
16 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
| Magnetics PM48-2030K do porto duplo do transformador PM48-2064K 10/100Base-T do Lan | ||||
|---|---|---|---|---|
| HX5008NL | HX5008NLT | HX5008NL | H1174FNL | H1174FNLT |
| H5009NL | H5009NLT | H5009NL | H1190FNL | H1190FNLT |
| H5012NL | H5012NLT | H5012NL | H1197FNL | H1197FNLT |
| H5014NL | H5014NLT | H5014NL | H1197NL | H1197NLT |
| HX5014NL | HX5014NLT | HX5014NL | H1199FNL | H1199FNLT |
| H5015NL | H5015NLT | H5015NL | H1260FNL | H1260FNLT |
| H5020NL | H5020NLT | H5020NL | H1263NL | H1263NLT |
| HX5020NL | HX5020NLT | HX5020NL | PE-68515LNL | HX6080NLT |
| H5089NL | H5089NLT | H5089NL | H7018FNL | H7018FNLT |
| H2055FNL | H2055FNLT | 100M SMT | H1300FNL | H1300FNLT |
| H2075FNL | H2075FNLT | ponto de entrada de 1000M | H1302FNL | H1302FNLT |
| HX6062NL | HX6062NLT | ponto de entrada de 1000M | H1664FNL | H1664FNLT |
