Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: TG110-LC50N2RL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
TG110-LC50N2RL |
LINK-PP P/N: |
LP1183NL |
Número de portos: |
Único |
Ethernet: |
10/100 de Base-T |
Aplicação: |
Ethernet do Lan |
Número de Pin: |
16 |
temperatura: |
0℃ a + 70℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
TG110-LC50N2RL |
LINK-PP P/N: |
LP1183NL |
Número de portos: |
Único |
Ethernet: |
10/100 de Base-T |
Aplicação: |
Ethernet do Lan |
Número de Pin: |
16 |
temperatura: |
0℃ a + 70℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Detalhes rápidos
transformador do Lan do porto 1.Single
2.ColiStructure: Toroidal
transformador 3.100base-t
4.SMD, 16 pinos

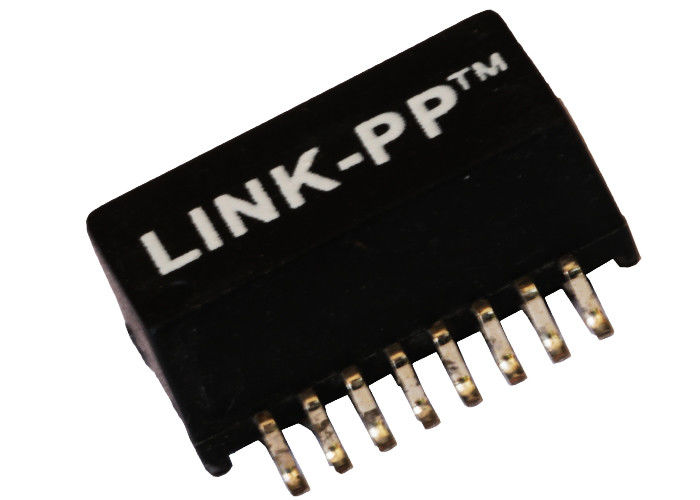

10 / 100 BASE-TX escolhem o transformador do Lan do porto com 16 pinos
Descrição:
Transformadores magnéticos dos únicos ethernet da base-t do porto 100
Aplicação | ETHERNET do LAN (ponto de entrada de PoE&NON) |
AutomDX | SIM |
Comentário | RoHS TG110-LC50N2RL==> complacente LP1183NL |
Configuração RX | T, C |
Configuração TX | T, C |
Construção | MOLDE DE TRANSFERÊNCIA |
Núcleos pelo porto | 4 |
Número de portos | Único |
PWB | NENHUM PWB |
Pacote | SMT |
Altura do pacote (polegadas) | 0,225 ou outro |
Altura do pacote (milímetro) | 5,715 ou outro |
Comprimento do pacote (polegadas) | 1,12 ou outro |
Comprimento do pacote (milímetro) | 28,448 ou outro |
Largura do pacote (polegadas) | 0,63 ou outro |
Largura do pacote (milímetro) | 16,002 ou outro |
RoHS complacente | YES-RoHS-6 |
Velocidade | 10/100/1000BASE-TX |
Temperatura | 0 A 70/-40 a +85 |
Relação RX das voltas | 1CT: 1CT |
Relação TX das voltas | 1CT: 1CT |
P/N principal | LP1183NL, etc. |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Aplicações:
Equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL.
Vantagens competitivas:
Desenhista e fabricante do ☛ por 18 anos.
trabalhos do ☛ 2500, 4 plantas
Do ☛ analisador de rede do solha da passagem definidamente
Estoque do ☛ ou 4 semanas.
Projeto flexível do ☛ de acordo com a informações necessárias dos clientes sem alguma taxa exral.
