Módulo magnético do transformador do LAN do gigabit, multi Pin para PHY 15T-4001HANL

Gigabit LAN magnetic Transformer Module , Multi Pin For PHY 15T-4001HANL
Gigabit LAN magnetic Transformer Module , Multi Pin For PHY 15T-4001HANL

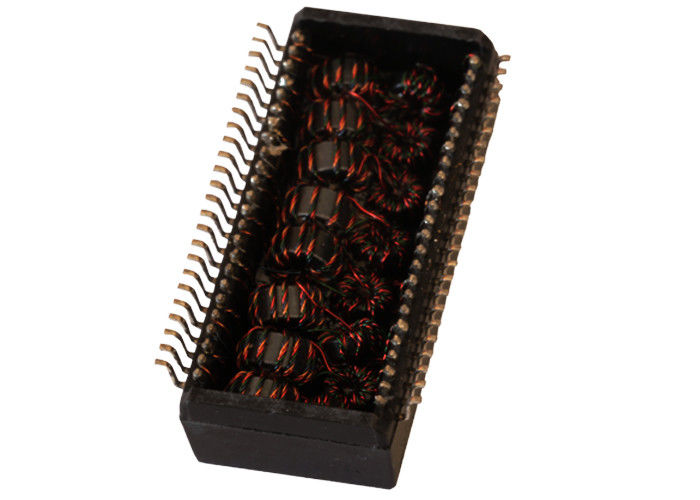

Imagem Grande :  Módulo magnético do transformador do LAN do gigabit, multi Pin para PHY 15T-4001HANL

Detalhes do produto:

Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: ISO,UL,Reach,SGS,RoHS
Número do modelo: 15T-4001HANL

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 500pcs
Preço: Supportive
Detalhes da embalagem: Pacote do carretel
Tempo de entrega: Estoque ou 3 semanas
Termos de pagamento: TT, paypal, União Ocidental
Habilidade da fonte: 3000K/month
Descrição de produto detalhada
Especificações: 15T-4001HANL Velocidade: 1000 BASE-T
Número de portos: Único Aplicação: Ethernet (NÃO ponto de entrada)
Pacote: SMD temperatura: 0℃ a +70℃
Disponibili de Archivi: PDF/3D/ISG/Stp/Step/Datasheet
Realçar:

100/1000base-t filter

,

100base-t transformer

Módulo magnético do transformador do LAN do gigabit, multi Pin para PHY 15T-4001HANL

Detalhes rápidos

transformador do Lan do porto 1.Single

2.ColiStructure: Toroidal

transformador 3.1000base-t

4.SMD, 24 pinos


10 / 100/1000BASE-TX escolhem o transformador do Lan do porto com 24 pinos


Descrição:

TRANSFORMADORES MAGNÉTICOS de Gigabit Ethernet do único porto

Aplicação ETHERNET do LAN (ponto de entrada de PoE&NON)
AutomDX SIM
Comentário RoHS complacente
Configuração RX T, C
Configuração TX T, C
Construção MOLDE DE TRANSFERÊNCIA
Núcleos pelo porto 4
Número de portos QUADRILÁTERO
PWB NENHUM PWB
Pacote SMT
Altura do pacote (polegadas) 0,225 ou outro
Altura do pacote (milímetro) 5,715 ou outro
Comprimento do pacote (polegadas) 1,12 ou outro
Comprimento do pacote (milímetro) 28,448 ou outro
Largura do pacote (polegadas) 0,63 ou outro
Largura do pacote (milímetro) 16,002 ou outro
RoHS complacente YES-RoHS-6
Velocidade 10/100/1000BASE-TX
Temperatura 0 A 70/-40 a +85
Relação RX das voltas 1CT: 1CT
Relação TX das voltas 1CT: 1CT
P/N principal LP1102NL, etc.


Especificações elétricas (25):

1. Voltas Ratio50KHz, 0.5V

      Lado da microplaqueta: Linha side=1CT: 1CT+_2%

2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:

Lado da microplaqueta: minuto 350uH

3. Inserção Loss1-100MHz: -1.4dB máximo

4. Loss1-30MHz do retorno: Minuto de -16dB

            40MHz: Minuto de -14.4dB

            50MHz: Minuto de -13.1dB

            60-80MHz: Minuto de -12dB

            100MHz: Minuto de -10dB

5. Diferencial à rejeção de modo comum:

            30MHz: Minuto de -45dB

            60MHz: Minuto de -40dB

            100MHz: Minuto de -35dB

6. Crosstalk30MHz: Minuto de -40dB

            60MHz: Minuto de -35dB

            100MHz: Minuto de -30dB

7. Olá!-potenciômetro: minuto 1500Vrms



Aplicações:



Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL



Vantagens competitivas:



16 anos de experiência da produção,

pessoal 2600,

teste de 100%

Prazo de entrega flexível

Módulo magnético do transformador do LAN do gigabit, multi Pin para PHY 15T-4001HANL
