Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO

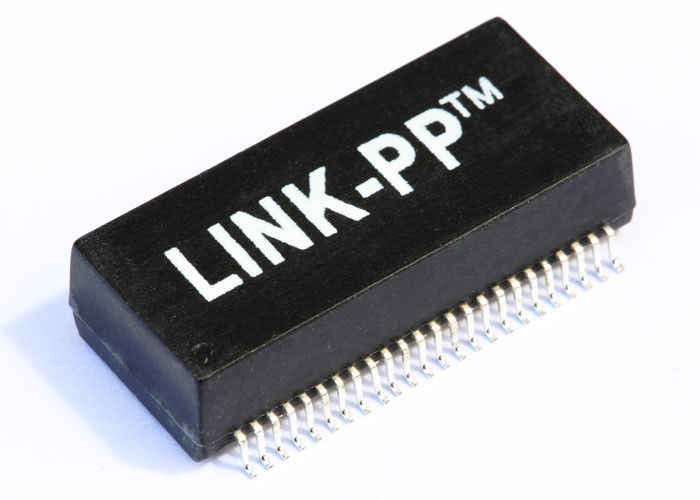

Número do modelo: HST-48005SR HST-48027SCR HST-48047SCR
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
HST-48005SR HST-48027SCR HST-48047SCR |
Montagem: |
SMT |
Ethernet: |
1x 10/100/1000Mbps |
Amostras: |
Disponível |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
HST-48005SR HST-48027SCR HST-48047SCR |
Montagem: |
SMT |
Ethernet: |
1x 10/100/1000Mbps |
Amostras: |
Disponível |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
●Complacente com IEEE 802,3 for1000Base-T padrão.
●Indutância preliminar (Lp) 350uH min.@100KHz, 0.1Vrms, C.C. 8mA.
●Capacidade entre os enrolamentos (Cww) 30pF máximos (em 100kHz, em 0.1V).
●Máximo máximo da indutância do escapamento (LL) 0.5uH (em 100kHz, em 0.1V) .DCR 1.2Ω.
●Máximo do Pri 0.9Ω Max Sec 1.2Ω do RCI.
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Retorno Loss1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router,
PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
