Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: ISO 9001,ISO 14001,UL,SGS,REACH168
Número do modelo: 2274784-1
Termos do pagamento & do transporte
Quantidade de ordem mínima: 10/100/25K
Preço: $0.11-$35
Detalhes da embalagem: 20/Tray
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 350K/Month
Especificações: |
2274784-1 |
Tipo da fibra: |
Vidro Singlemode |
Tensão: |
3.3V |
Aplicações: |
Uso geral |
Conector: |
LC |
Montagem: |
Pluggable, CXP |
Ambiente: |
Sem chumbo/RoHS complacente |
MSL: |
1 (ilimitado) |
Especificações: |
2274784-1 |
Tipo da fibra: |
Vidro Singlemode |
Tensão: |
3.3V |
Aplicações: |
Uso geral |
Conector: |
LC |
Montagem: |
Pluggable, CXP |
Ambiente: |
Sem chumbo/RoHS complacente |
MSL: |
1 (ilimitado) |

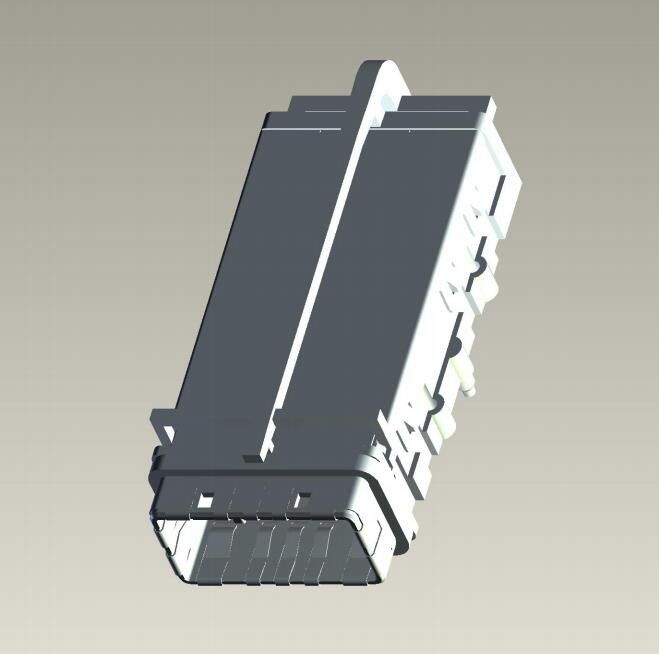

| Estado da parte | Ativo | |
|---|---|---|
| Estilo do conector | Receptáculo com gaiola | |
| Tipo do conector | CXP | |
| Número de posições | 84 | |
| Montando o tipo | Através do furo, ângulo direito | |
| Terminação | Imprensa-ajuste | |
| Características | Guia da placa, EMI Shielded, tubulação leve |
1.MATERIALS:
ABRIGO - LIGA DE ZINCO.
GAXETA DO IEM - VEJA A TABELA.
ALOJAMENTO DO RECEPTÁCULO - LCP, PRETO, UL 94V-O AVALIOU.
CHICKLET - LCP, PRETO, UL 94V-O AVALIOU.
CONTACTE - O BRONZE DE FÓSFORO.
MOLA DO IEM - LIGA DE COBRE.
TAMPA DO ALOJAMENTO - DE AÇO INOXIDÁVEL.
TUBULAÇÃO LEVE - POLICARBONATO, ESPAÇO LIVRE.
2.FINISH:
CONTATO - CONFORMA-SE ÀS EXIGÊNCIAS DE TE
ESPECIFICAÇÃO DE PRODUTO 108-2426, COM BASE EM EIA/ECA-364-1000.01A,
(APLICAÇÕES DO AMBIENTE CONTROLADO) NA RELAÇÃO DE ACOPLAMENTO,
UNDERPLATE EXCEDENTE DO NÍQUEL DA PLACA DE MATTE TIN NO PIN COMPLACENTE.
ALOJAMENTO - PLACA DE NÍQUEL.
ESPESSURA 3.PCB = MINUTO 1,57
O TAMANHO E OS REVESTIMENTOS DO FURO 4.FOR, CONSIDERAM ESPECS. 114-13283 DA APLICAÇÃO
ÁREA 5.THE INTEIRA DA PEGADA DO CONECTOR, INDICADA HACHURANDO, A SER CONSIDERADO A ÁREA DE KEEPOUT PARA COMPONENTES E TRAÇOS DO SINAL, LADO SUPERIOR SOMENTE, TRAÇOS LATERAIS SUPERIORES PERMITIDOS DENTRO DO TESTE PADRÃO DE FURO DO CONECTOR, HACHURANDO PARA SER CONDUTOR.
6. MONTANDO HARDWARE EXIGIDO:
M2x0.4 (4)
COMPRIMENTO do PARAFUSO de MONTAGEM = ESPESSURA da PLACA MAIS 4mm MAX
7.RECEPTACLE QUE ABRIGA O CONJUNTO E A TUBULAÇÃO LEVE EMPACOTOU UNASSEMBLED, INDIVIDUALMENTE NAS BANDEJAS.
8.RECEPTACLE QUE ABRIGA O CONJUNTO E A TUBULAÇÃO LEVE EMPACOTADOS MONTOU
