Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: LPJK8001AGNL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.08-$1.79
Detalhes da embalagem: 60pcs/tray, ou pacote do carretel
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 2800K-PCS/Month
número da peça: |
LPJK8001AGNL |
Tipo de conector: |
Perfil baixo |
Aplicações: |
10/100 de Lan |
Tipo da montagem: |
Através do furo |
Terminação: |
Solda |
Blindagem: |
Protegido, dedo do IEM |
número da peça: |
LPJK8001AGNL |
Tipo de conector: |
Perfil baixo |
Aplicações: |
10/100 de Lan |
Tipo da montagem: |
Através do furo |
Terminação: |
Solda |
Blindagem: |
Protegido, dedo do IEM |
Projetando o modelo: 】 Do 【LPJK8001AGNL

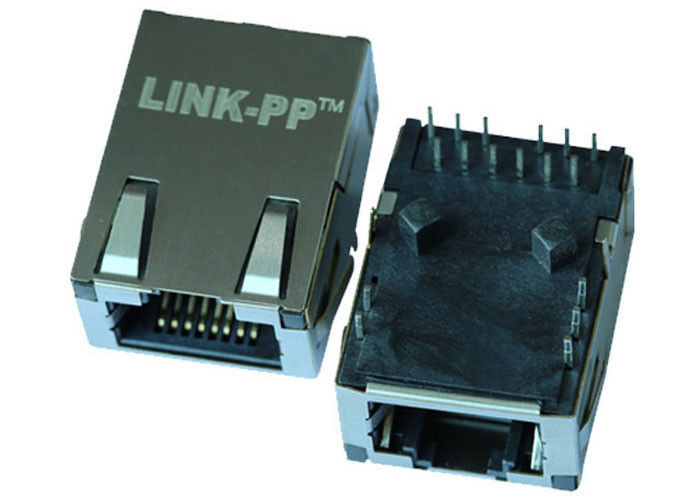

Perfil baixo Rj45 do ♦ LPJK8001AGNL 10/100M
Tomada LPJK8001AGNL do perfil baixo Rj45 do ♦
perfil baixo Rj45 de ♦10/100Base-T com Magnetics
PWB do perfil baixo Rj45 do ♦
Perfil baixo Rj45 10/100 do ♦ com Magnetics
conector do perfil baixo Rj45 do ♦
♦ projetado para a aplicação da placa de interface de rede.
O ♦ projetou cumprir a exigência de IEEE802.3u.
♦ disponível em todas as relações da volta usadas por LAN ICmanufactures.
Torneiras do centro preliminar do ♦ disponíveis para EMIreduction adicional.
O componente magnético o mais simples do ♦ a colocar e distribuir no PWB.
♦ Conserves que minimiza o espaço do PWB.
TRAVA DE MAG.REVERSE,
Diodo emissor de luz opcional; IEM-dedo opcional.
| O único perfil baixo RJ45 Jack do porto com 10/100 de base-T integrou o Magnetics, diodo emissor de luz do amarelo/verde, aba para baixo, RoHS | |
| Número da peça de LINK-PP | LPJK8001AGNL |
| Aplicação-Lan | ETHERNET (não ponto de entrada) |
| AutomDX | SIM |
| Circuito do Bst | SIM |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Chapeamento de acoplamento da área do contato | ””/15u/30u” do OURO 6u |
| Núcleos pelo porto | 4 |
| Diodos | NENHUNS DIODOS |
| Opção do diodo emissor de luz | YELLOW/GREEN |
| Trava | ABA PARA BAIXO |
| Número de portos | 1X1 |
| PWB | FR4 |
| Ângulo da montagem do PWB | ENTRADA LATERAL |
| PWB que retém o cargo | CARGO DE T |
| Altura do pacote (milímetros) | 11,30 |
| Comprimento do pacote (milímetro) | 23,85 |
| Largura do pacote (milímetros) | 17,78 |
| Tipo do Pin | SOLDA DE THT |
| RoHS complacente | YES-RoHS-5 COM LIGAÇÃO na ISENÇÃO da SOLDA |
| Busca | SIM |
| Abas do IEM do protetor | COM |
| Velocidade | 10/100 de BASE-T |
| Temperatura | 0 A 70℃ |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
Projetou às aplicações de apoio, tais como modens de ADSL, LAN-em-cartão-matriz. Os equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comutam…
Projete para o si, Intel, Samsung, solha, Jabil, Flextronics, Cypress, Freescale, EKF .......
