Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP5019NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
LP5019NL |
P/N: |
LP5019NL |
Dimensão: |
19.81x19.56x2.54mm |
Montagem: |
SMT |
Posição: |
24 pinos |
amostras: |
livre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
LP5019NL |
P/N: |
LP5019NL |
Dimensão: |
19.81x19.56x2.54mm |
Montagem: |
SMT |
Posição: |
24 pinos |
amostras: |
livre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

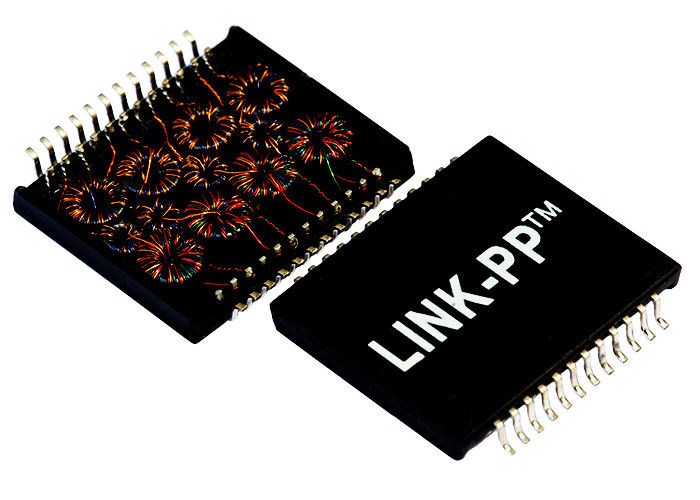

| Porto duplo, 1000 módulos do transformador dos ethernet do perfil baixo de BASE-T, SMD, Rohs | |
| Número da peça de LINK-PP | LP5019NL |
| Número da peça do pulso | H5019NL |
| Velocidade | 1000BASE-T |
| Número de portos | DUPLO |
| Aplicação - LAN | ETHERNET (NÃO ponto de entrada) |
| Pacote | SMD |
| Temperatura | 0 A 70 |
| AutomDX | SIM |
| Comentário | MESMOS QUE A VERSÃO DOS NL |
| Configuração RX | T, C, S |
| Configuração TX | T, C, S |
| Construção | QUADRO ABERTO |
| Núcleos pelo porto | 12 |
| Altura do pacote (polegadas) | 0,100 |
| Altura do pacote (milímetro) | 2,54 |
| Comprimento do pacote (polegadas) | 0,780 |
| Comprimento do pacote (milímetro) | 19,81 |
| Largura do pacote (polegadas) | 0,770 |
| Largura do pacote (milímetro) | 19,56 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
Aplicações
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC,
Interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
