Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO

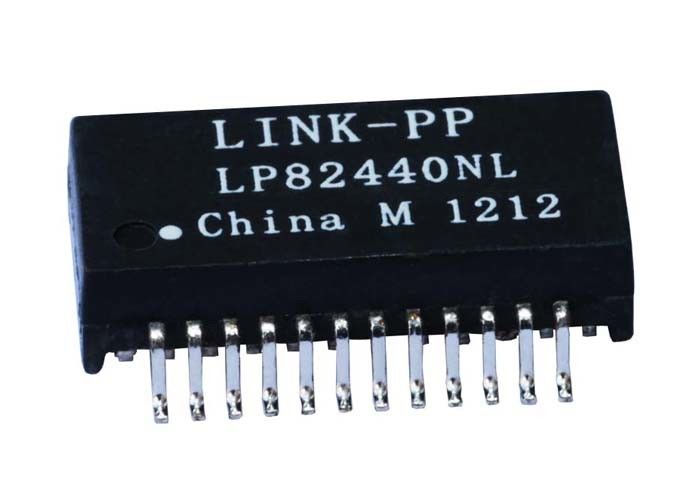

Número do modelo: LP82440NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificação: |
LP82440NL |
PN actualizado: |
LP82440NL |
Velocidade: |
10/100/1000Base-T |
Número de portos: |
Único |
Aplicação: |
Ethernet do Lan (não ponto de entrada) |
Pacote: |
SMD |
Número de Pin: |
24 |
temperatura: |
0°C - 70°C |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificação: |
LP82440NL |
PN actualizado: |
LP82440NL |
Velocidade: |
10/100/1000Base-T |
Número de portos: |
Único |
Aplicação: |
Ethernet do Lan (não ponto de entrada) |
Pacote: |
SMD |
Número de Pin: |
24 |
temperatura: |
0°C - 70°C |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações elétricas @25℃
relação 1.Turn (TX/RX):
Pri: Sec=1CT: 1CT ±5%
2.Inductance OCL: minuto 350uH
C.C. BLAS de @100KHz/0.1V 8mA
perda 3.Insertion:
1-100MHz: - 1.0dB máximo
perda 4.Return:
1-30MHz: - minuto 18dB
40MHz: - minuto 14.4dB
50MHz: - minuto 13.1dB
60-80MHz: - minuto 12dB
5.Crosstalk:
30MHz: - minuto 45dB
60MHz: - minuto 40dB
100MHz: - minuto 35dB
6.DCMR:
30MHz: - minuto 40dB
60MHz: - minuto 35dB
100MHz: - minuto 30dB
tensão 7.Isolation: 1500Vrms
temperatura 8.Operating: 0℃~70℃
NOTAS
1.DESIGNED PARA TRANSCEPTORES do GIGABIT
TEMPERATURA do REFLOW 2.PEAK que AVALIA 260℃
3.MAGNETICS, PROJETADO PARA O GIGABIT PHY USADO
NA PLACA TRASEIRA
4.COMPLIANT COM PADRÃO de IEEE 802.3AB
Informações detalhadas:
| 7490200143 | Magnetics do transformador 1000Base-T de LP5084ANL Gigabit Ethernet | |
| Número da peça de LINK-PP | LP82440NL |
| Especificação | LP82440NL |
| Velocidade | 1x10/100/1000Base-T |
| Número de portos | Único 1x1 |
| Aplicação - LAN | ETHERNET (não ponto de entrada) |
| Pacote | SMD |
| Temperatura | 0℃ A 70℃ |
| AutomDX | SIM |
| Comentário | MESMOS QUE A VERSÃO DOS NL |
| Configuração RX | T, C, S |
| Configuração TX | T, C, S |
| Construção | QUADRO ABERTO |
| Núcleos pelo porto | 8 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
